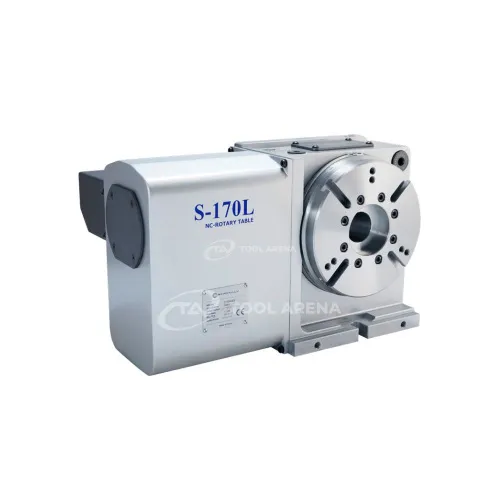

Программно управляемый поворотный стол S-170LY2

Программно управляемый поворотный стол S-170LY2 – высокая точность повторяемости 4 секунды

Поворотный стол S-170LY2 предназначен для позиционирования заготовок при обработке на фрезерных и сверлильных станках с ЧПУ. Устройство обеспечивает дискретное вращение с фиксацией пневматическим зажимом, что подходит для автоматизированных циклов.

Конструкция и особенности

• Диаметр стола 175 мм – позволяет размещать детали среднего размера в компактной рабочей зоне.
• Пневматический зажим 5–7 кгс/см² – даёт быстрое и надёжное стопорение поворотной оси, управляемое от пневмолинии.
• Момент зажима 380 Н·м – достаточен для удержания заготовок при типовых операциях фрезерования и сверления.
• Точность индексации 20 угловых секунд – обеспечивает повторяемость установки угла с высокой стабильностью.
• Точность повторяемости 4 угловые секунды – позволяет выполнять серийную обработку с минимальным разбросом позиционирования.
• Высота центров 140 мм – учитывается при компоновке станочной оснастки и выборе зажимных приспособлений.
• Допустимая нагрузка: горизонтальная 160 кг, вертикальная 80 кг – стол выдерживает как массивные, так и наклонно расположенные детали.
• Вес 52 кг – конструкция обладает достаточной жёсткостью без излишней массы.

Применение

Стол S-170LY2 применяется в многоосевых обрабатывающих центрах для фрезерования и сверления по контуру, гравировки, а также для последовательной обработки нескольких плоскостей детали. Комбинация пневматического зажима и программного управления позволяет интегрировать стол в автоматизированные линии и станки с ЧПУ.

Устройство подходит для серийного производства, где важна стабильность позиционирования (повторяемость 4″) и надёжная фиксация в заданном угле. Диаметр 175 мм и высота центров 140 мм делают стол совместимым с распространёнными типоразмерами станочных приспособлений.
