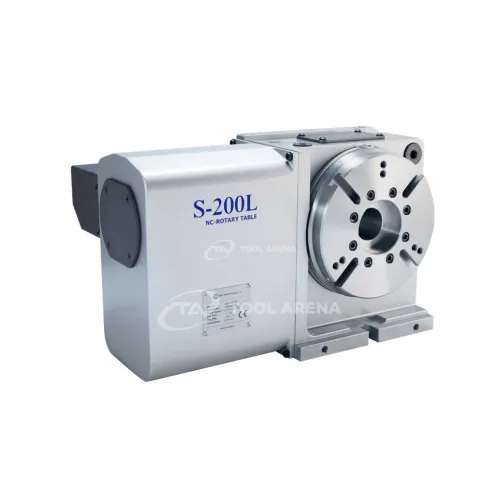

Программно управляемый поворотный стол S-200LY2

Программно управляемый поворотный стол S-200LY2 – высокая точность и грузоподъемность для автоматизированной обработки

Поворотный стол S-200LY2 предназначен для оснащения фрезерных, токарных и многоцелевых станков с ЧПУ, обеспечивая позиционирование заготовки по одной или двум осям. Диаметр стола 200 мм и высота центров 170 мм позволяют обрабатывать детали среднего размера с высокой точностью благодаря пневматическому зажиму и большому моменту зажима.

Конструкция и особенности

• Диаметр стола 200 мм – подходит для установки заготовок среднего размера, оснастки и патронов.
• Высота центров 170 мм – определяет максимальную высоту обрабатываемой детали при наклонной установке.
• Допустимая нагрузка: 200 кг в горизонтальном положении и 100 кг в вертикальном – позволяет обрабатывать массивные детали.
• Пневматический зажим (рабочее давление 5–7 кгс/см²) – обеспечивает надежную фиксацию поворотной оси, удобен для автоматизированных циклов.
• Точность индексации 20 угловых секунд – высокая точность позиционирования для сложных деталей.
• Точность повторяемости 4 угловые секунды – гарантирует стабильность обработки при повторных операциях.
• Момент зажима 480 Н·м – обеспечивает жесткую фиксацию оси во время резания, предотвращая смещение заготовки.

Применение

Стол S-200LY2 используется в автоматизированном производстве для многокоординатной обработки – фрезерования, сверления, растачивания. Высокая грузоподъемность и точность делают его подходящим для изготовления сложных корпусных деталей, пресс-форм и штампов. Пневматический зажим сокращает время смены положения, повышая производительность в серийном производстве. Вертикальная нагрузка 100 кг позволяет работать в наклонном положении для 5-осевой обработки.

Поворотный стол S-200LY2 сочетает значительную допустимую нагрузку с высокой точностью позиционирования (20 угловых секунд) и повторяемостью (4 угловые секунды), а пневматический зажим с моментом 480 Н·м обеспечивает надежную фиксацию. Это эффективное решение для задач, требующих точной многоосевой обработки средних и крупных деталей.
