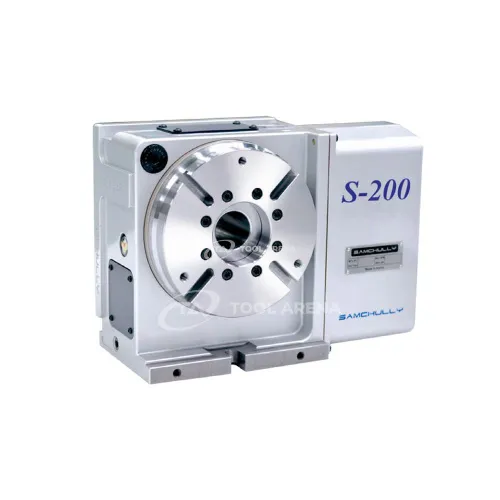

Программно управляемый поворотный стол S-200Y4

Программно управляемый поворотный стол S-200Y4: пневматический зажим и точность повторяемости 4 угловые секунды

Поворотный стол S-200Y4 предназначен для точного позиционирования заготовок в автоматизированных системах с программным управлением. Конструкция обеспечивает фиксацию детали с помощью пневматического зажима и позволяет выполнять индексацию с высокой повторяемостью. Диаметр стола 200 мм подходит для обработки компактных деталей на станках с ЧПУ.

Конструкция и особенности

• Диаметр стола 200 мм – оптимален для установки заготовок среднего размера при фрезеровании, сверлении и гравировке.
• Пневматический зажим с рабочим давлением 5–7 кгс/см² обеспечивает надёжную фиксацию и быструю смену деталей.
• Момент зажима 480 Н·м – позволяет удерживать заготовки при обработке с умеренными нагрузками.
• Высота центров 170 мм – даёт возможность использовать стол в комплексе с различной оснасткой и захватами.
• Допустимая нагрузка: 200 кг в горизонтальной плоскости и 100 кг в вертикальной – стол подходит для тяжёлых деталей при правильной ориентации.
• Точность индексации 20 угловых секунд – обеспечивает стабильное позиционирование при рабочих операциях.
• Точность повторяемости 4 угловые секунды – гарантирует высокую воспроизводимость результатов при многократных циклах.
• Вес 79 кг – конструкция достаточно массивна для гашения вибраций и сохранения жёсткости.

Применение

Стол S-200Y4 применяется в многоосевых обрабатывающих центрах и автоматизированных линиях, где требуется точная угловая индексация заготовки. Благодаря пневматическому зажиму и возможности интеграции с ЧПУ, он подходит для повторяющихся операций – фрезерования пазов, сверления отверстий по окружности, гравировки. Высокая нагрузочная способность позволяет обрабатывать как лёгкие, так и массивные детали в пределах указанных ограничений.

Поворотный стол S-200Y4 с программным управлением, диаметром 200 мм и точностью повторяемости 4 угловые секунды – решение для ответственных задач позиционирования, сочетающее пневматическую фиксацию и прецизионные характеристики, вытекающие из указанных параметров.
