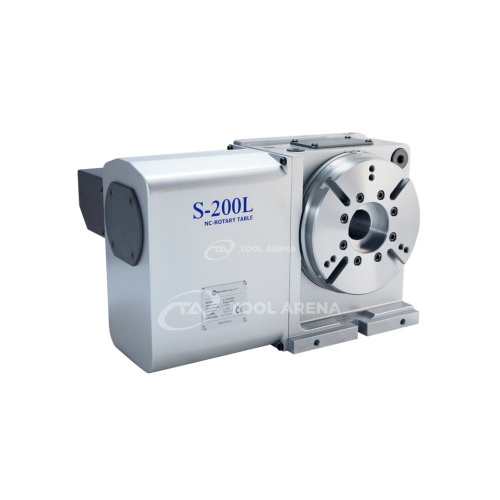

Программно управляемый поворотный стол S-200LY4

Программно управляемый поворотный стол S-200LY4 - высокая точность и пневматический зажим

Поворотный стол S-200LY4 предназначен для установки на фрезерные, сверлильные и расточные станки с числовым программным управлением. Модель обеспечивает точное позиционирование заготовки при многоосевой обработке, что позволяет выполнять сложные переходы без переустановки детали. Пневматический зажим и компактные габариты делают стол удобным для автоматизированных линий и единичного производства.

Конструкция и особенности

• Диаметр стола 200 мм - подходит для обработки средних по размеру заготовок, обеспечивая устойчивую опорную поверхность.
• Допустимая нагрузка: 200 кг в горизонтальном положении и 100 кг в вертикальном, что позволяет устанавливать детали весом до 200 кг при плоской установке и до 100 кг при наклонной ориентации.
• Пневматический способ зажима (рабочее давление 5-7 кгс/см²) - обеспечивает быструю фиксацию стола и освобождение заготовки без участия оператора. Момент зажима 480 Н·м гарантирует надёжное удержание при обработке.
• Высота центров 170 мм - расстояние от опорной поверхности стола до оси вращения, что важно для расчёта привязки инструмента и предотвращения столкновений.
• Точность индексации 20 угловых секунд - высокая точность позиционирования по заданному углу, позволяющая выдерживать допуски при многоинструментальной обработке.
• Точность повторяемости 4 угловые секунды - стабильность выхода в одну и ту же позицию при многократных циклах, критичная для серийного производства.
• Вес 79 кг - стол достаточно массивен для гашения вибраций, но пригоден для установки на станки среднего размера.

Применение

Программно управляемый поворотный стол S-200LY4 используется для одновременной обработки нескольких граней детали на одном станке. Благодаря точности повторяемости 4 сек и моменту зажима 480 Н·м стол подходит для фрезерования, сверления, растачивания и нарезания резьбы в заготовках из стали, чугуна, алюминия и других материалов. Пневматический запуск зажима упрощает интеграцию в автоматизированные линии с роботизированной загрузкой. Высота центров 170 мм позволяет работать с заготовками высотой до 150-200 мм без риска задевания инструмента.

Поворотный стол S-200LY4 - это точное оснащение для станков с ЧПУ, сочетающее пневматическую фиксацию, высокую повторяемость и нагрузочную способность до 200 кг. Модель подходит для операций, требующих многопозиционной обработки с минимальным участием оператора.
