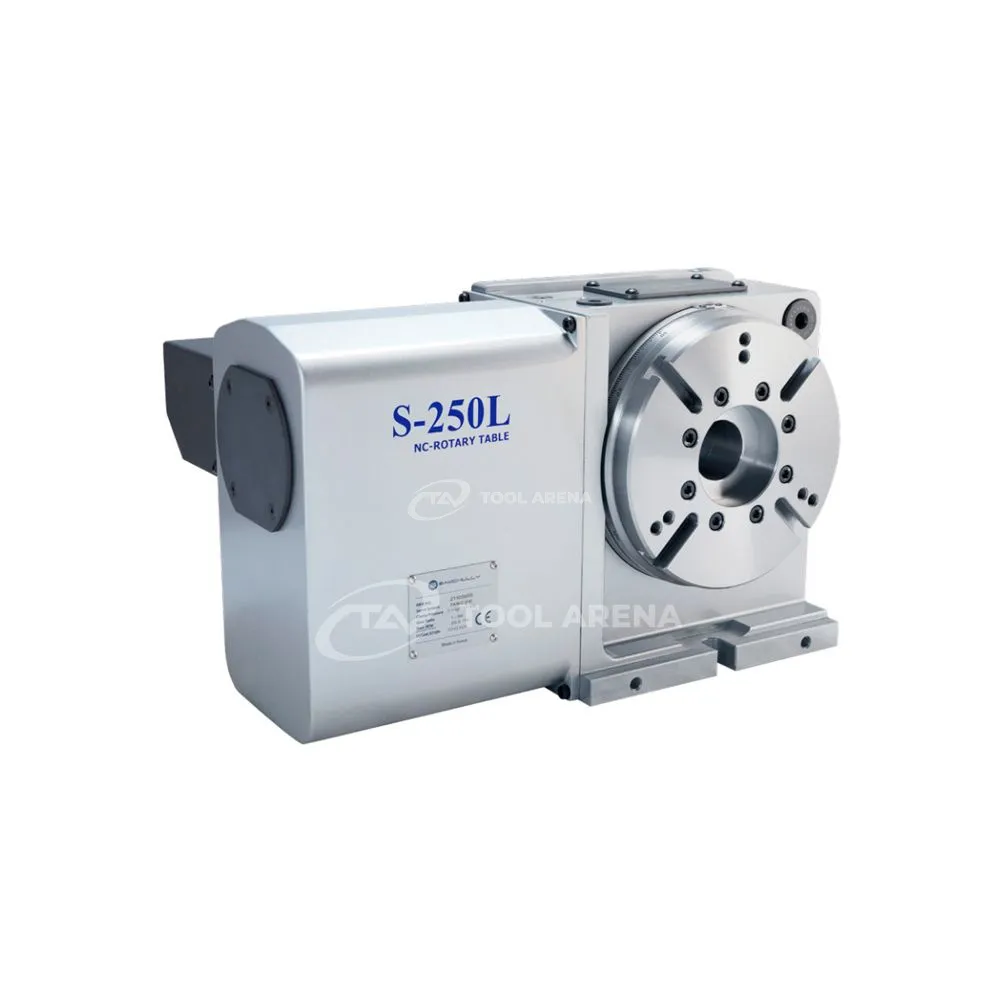

Программно управляемый поворотный стол S-250LY4

Программно управляемый поворотный стол S-250LY4 — прецизионная позиционирующая головка для 5-осевой обработки

Поворотный стол S-250LY4 предназначен для установки на фрезерные и расточные станки с ЧПУ. Он позволяет выполнять многопозиционную обработку деталей с высокой точностью индексации и повторяемости, что повышает производительность и сокращает количество переустановок заготовки.

Конструкция и особенности

• Диаметр стола 240 мм обеспечивает устойчивую базу для закрепления заготовок средних размеров.
• Нагрузка горизонтальная до 250 кг и вертикальная до 125 кг позволяют обрабатывать детали как в горизонтальной, так и в наклонной плоскостях без потери жёсткости.
• Пневматический зажим стола (5–7 кгс/см²) с моментом зажима 750 Н·м фиксирует заготовку при обработке, исключая смещение под нагрузкой.
• Высота центров 185 мм — этот параметр учитывается при установке стола на станок и определяет доступную рабочую зону.
• Точность индексации 20 угловых секунд и точность повторяемости 4 угловые секунды гарантируют стабильное позиционирование при многоцикловой обработке, что важно для деталей с жёсткими допусками.
• Вес 100 кг — массивная конструкция снижает вибрации и повышает общую жёсткость системы.

Применение

Благодаря сочетанию грузоподъёмности и точности стол S-250LY4 подходит для обработки корпусных деталей, кронштейнов, элементов пресс-форм и штампов в условиях серийного производства. Пневматический зажим позволяет быстро переключаться между операциями, а высокая повторяемость сокращает время контроля качества. Вертикальная нагрузка 125 кг даёт возможность использовать стол для наклонной обработки сложных поверхностей под произвольными углами.

Программно управляемый поворотный стол S-250LY4 — решение для металлообработки, где требуется надёжная фиксация заготовки и точное позиционирование в автоматическом цикле без дополнительных настроек.
