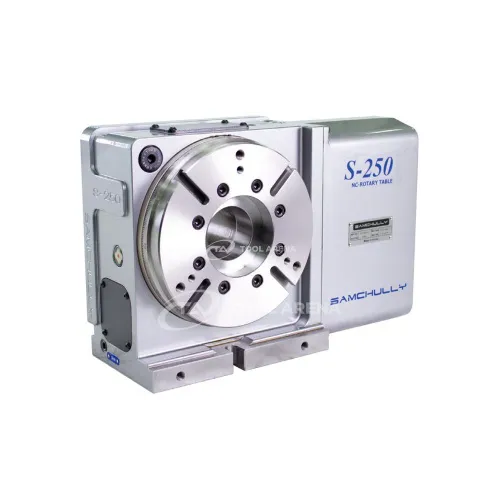

Программно управляемый поворотный стол S-250Y8

Артикул: S-250Y8

Характеристики

Диаметр стола, мм

240

Тип стола

Поворотный (4-я ось)

Допустимая нагрузка горизонтальная, кг

250

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Программно управляемый поворотный стол S-250Y8 - высокая грузоподъемность и точность позиционирования

Программно управляемый поворотный стол S-250Y8 предназначен для точного позиционирования заготовок на станках с ЧПУ. Диаметр рабочей поверхности 240 мм, допустимая нагрузка до 250 кг в горизонтальном положении и до 125 кг в вертикальном. Точность индексации составляет 20 угловых секунд, точность повторяемости - 4 угловых секунды, что подходит для операций, требующих стабильного положения детали.

Конструкция и особенности

Диаметр стола: 240 мм
Допустимая нагрузка (горизонтальная/вертикальная): 250/125 кг
Точность индексации: 20 угловых секунд
Точность повторяемости: 4 угловых секунды
Способ зажима: пневматический, с рабочим давлением 5-7 кгс/см²
Момент зажима: 750 Н·м
Высота центров: 185 мм
Вес: 105 кг

Пневматический зажим обеспечивает надежную фиксацию заготовки с моментом 750 Н·м. Высота центров 185 мм соответствует стандартным делительным приспособлениям, что упрощает интеграцию стола в станочную оснастку.

Применение

Стол S-250Y8 применяется для фрезерования, сверления и растачивания на станках с ЧПУ, где требуется точное позиционирование крупных и тяжелых заготовок. Сочетание грузоподъемности до 250 кг и точности индексации 20 угловых секунд делает его подходящим для обработки деталей в условиях серийного производства. Программное управление позволяет автоматизировать процесс позиционирования при многоосевой обработке.

Программно управляемый поворотный стол S-250Y8 с пневматическим зажимом, высокой точностью и нагрузочной способностью рассчитан на установку тяжелых заготовок на станках с ЧПУ.

Характеристики

Диаметр стола, мм	240
Тип стола	Поворотный (4-я ось)
Допустимая нагрузка горизонтальная, кг	250
Допустимая нагрузка вертикальная, кг	125
Способ зажима	Пневматический 5~7 кгс/см²
Высота центров, мм	185
Точность индексации поворотной оси, сек	-
Точность индексации наклонной оси, сек	-
Точность повторяемости, сек	4
Точность повторения наклонной оси, сек	-
Момент зажима поворотной оси, Н-м	-
Момент зажима наклонной оси, Н-м	-
Момент зажима, Н-м	750

Габариты и вес
Вес, кг	105
