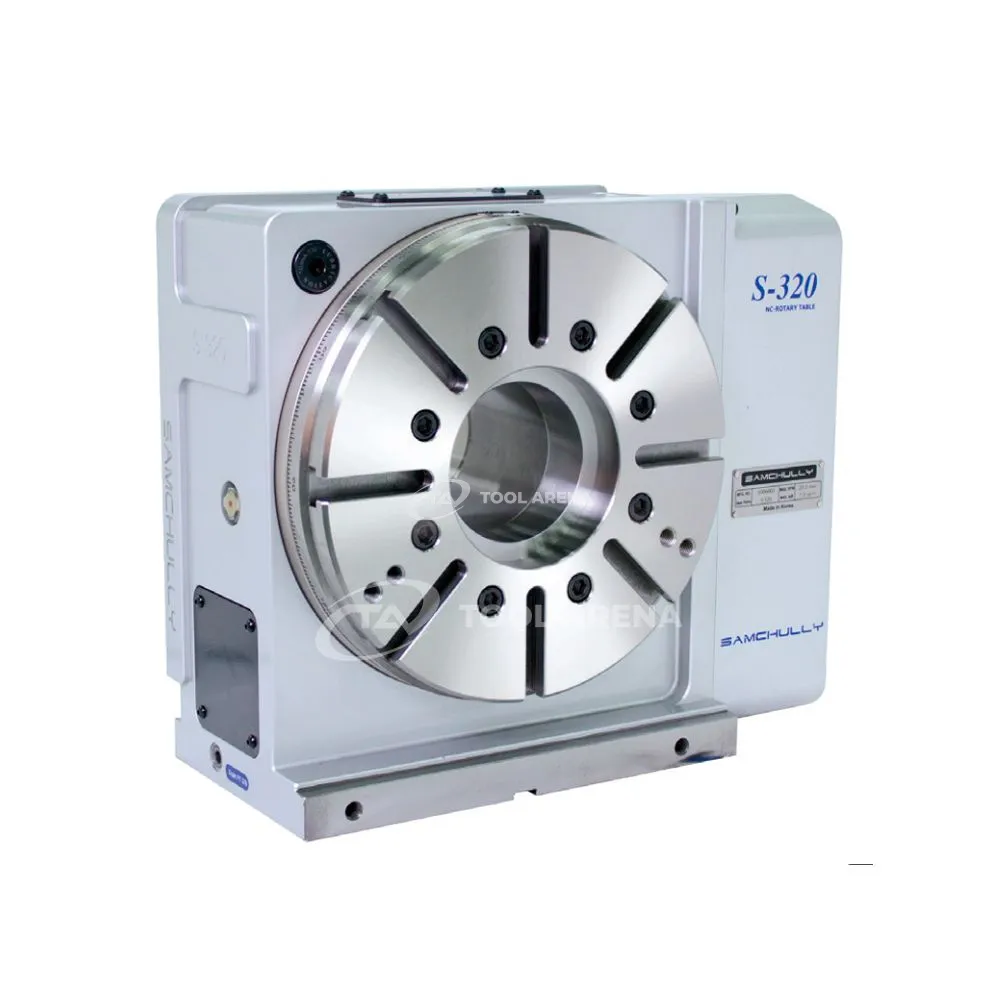

Программно управляемый поворотный стол S-320Y4

Программно управляемый поворотный стол S-320Y4 – точность повторяемости 4″ и усилие зажима 1440 Н·м

Поворотный стол S-320Y4 предназначен для оснащения металлорежущих станков с ЧПУ. Он обеспечивает автоматизированное позиционирование и фиксацию заготовок с точностью повторяемости 4 угловые секунды и точностью индексации 20 угловых секунд. Пневматический зажим развивает момент 1440 Н·м, что позволяет надёжно фиксировать тяжёлые детали весом до 350 кг в горизонтальном положении и до 180 кг в вертикальном.

Конструкция и особенности

• Диаметр стола 310 мм – достаточная площадь для установки крупногабаритных заготовок и оснастки.
• Высота центров 225 мм – определяет положение оси вращения относительно плоскости стола, что важно при настройке инструмента.
• Пневматический зажим – работает от сжатого воздуха давлением 5–7 кгс/см² и создаёт момент зажима 1440 Н·м для жёсткой фиксации стола в заданном угловом положении.
• Точность индексации 20″ – высокая точность позиционирования для операций, требующих строгого углового шага.
• Точность повторяемости 4″ – стабильность результатов при многократном перепозиционировании.
• Допустимая горизонтальная нагрузка 350 кг – позволяет обрабатывать массивные детали с высокой жёсткостью закрепления.
• Допустимая вертикальная нагрузка 180 кг – подходит для работы с заготовками при вертикальной установке стола.
• Вес 170 кг – массивная конструкция снижает вибрации и повышает общую жёсткость узла.

Применение

Стол S-320Y4 подходит для фрезерных, расточных и многоцелевых станков с ЧПУ. Используется при обработке корпусных деталей, пресс-форм, штампов и других изделий, требующих точного углового позиционирования. Благодаря высокой допустимой нагрузке и большому моменту зажима, стол способен фиксировать тяжёлые заготовки при интенсивных режимах резания. Высокая повторяемость позиционирования обеспечивает совпадение осей при многократной переустановке детали, что особенно важно при многооперационной обработке.

Программно управляемый поворотный стол S-320Y4 сочетает пневматический зажим с моментом 1440 Н·м и высокую точность позиционирования, что делает его эффективным выбором для тяжёлых прецизионных работ в промышленных условиях.
