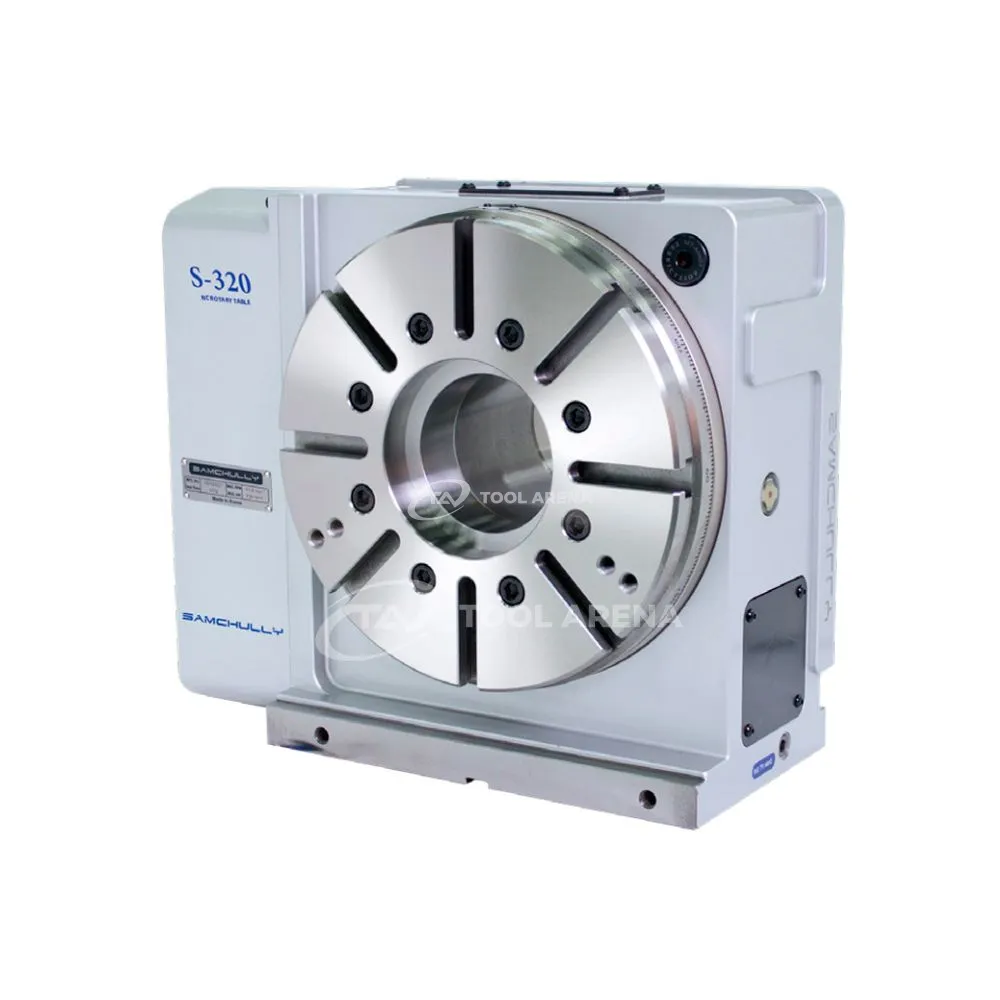

Программно управляемый поворотный стол S-320LY4

Программно управляемый поворотный стол S-320LY4 – пневматический зажим с моментом 1440 Н-м

Поворотный стол S-320LY4 предназначен для установки на фрезерные и многоцелевые станки с ЧПУ. Он обеспечивает позиционирование заготовки по четвёртой оси с высокой точностью и последующую фиксацию пневматическим зажимом. Модель подходит для ответственных операций, где требуется точность индексации до 20 угловых секунд.

Конструкция и особенности

• Диаметр стола 310 мм – позволяет размещать заготовки среднего размера, например, корпусные детали или фланцы.
• Допустимая нагрузка: 350 кг в горизонтальном положении и 180 кг в вертикальном – стол выдерживает массивные детали при разных схемах установки.
• Пневматический зажим (5–7 кгс/см²) – обеспечивает надёжную фиксацию заготовки во время обработки. Момент зажима составляет 1440 Н-м, что подходит для операций с интенсивным съёмом материала.
• Точность индексации 20 угловых секунд – гарантирует заданное угловое положение без дополнительного корректирующего прохода.
• Точность повторяемости 4 угловые секунды – позволяет серийно изготавливать детали с одинаковым расположением обрабатываемых элементов.
• Высота центров 225 мм – учитывается при компоновке рабочей зоны станка и выборе инструмента.
• Вес 170 кг – стол является жёсткой конструкцией, устойчивой к вибрациям при черновой обработке.

Применение

Благодаря высокой точности индексации и пневматическому зажиму с моментом 1440 Н-м стол S-320LY4 применяется для обработки деталей, требующих позиционирования по оси C. Подходит для фрезерования, сверления и расточки на станках с ЧПУ. Горизонтальная нагрузка до 350 кг и вертикальная до 180 кг позволяют обрабатывать как плоские заготовки, так и детали, устанавливаемые на планшайбу в вертикальной ориентации.

Поворотный стол S-320LY4 с диаметром планшайбы 310 мм, высокой точностью позиционирования и пневматическим зажимом рекомендуется для оснащения 4-осевых обрабатывающих центров. Он совместим с системами ЧПУ распространённых производителей и обеспечивает фиксацию заготовки с моментом 1440 Н-м.
