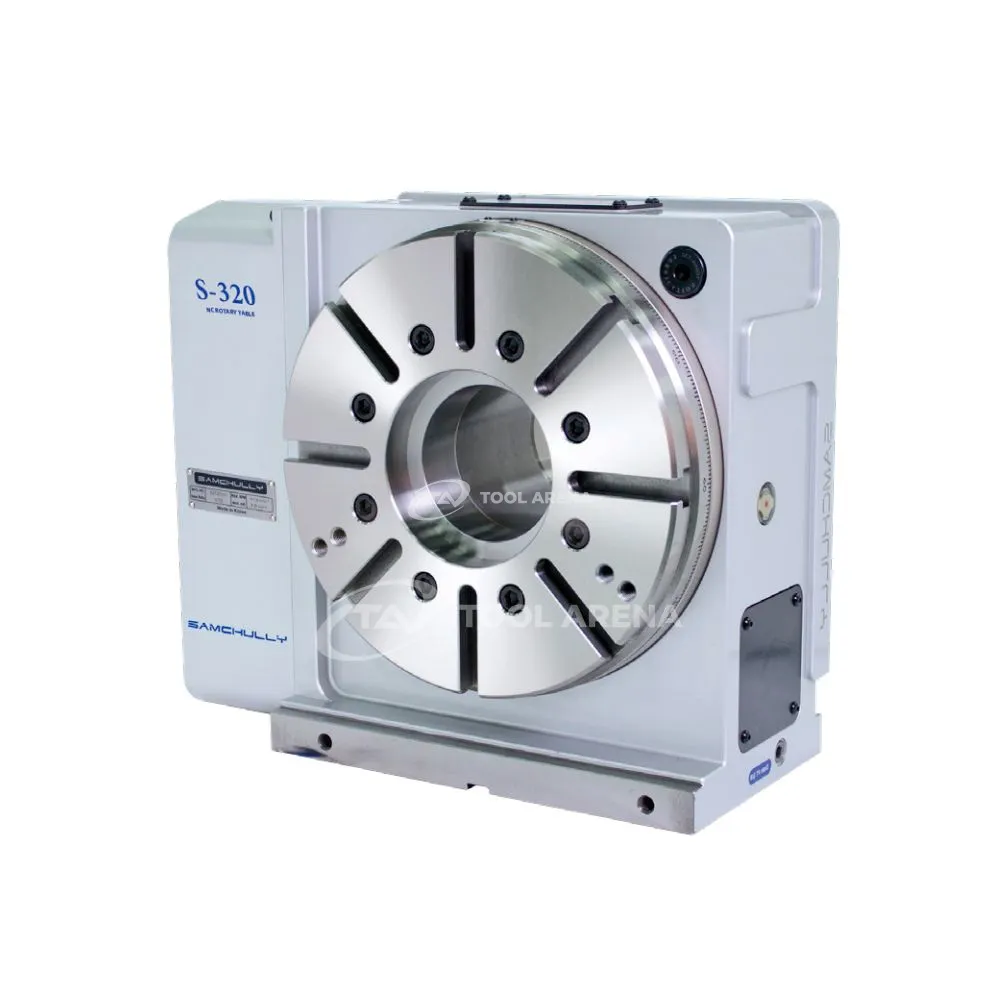

Программно управляемый поворотный стол S-320LY8

Артикул: S-320LY8

Характеристики

Диаметр стола, мм

310

Тип стола

Поворотный (4-я ось)

Допустимая нагрузка горизонтальная, кг

350

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Программно управляемый поворотный стол S-320LY8 – высокая точность индексации и грузоподъемность

Поворотный стол S-320LY8 предназначен для использования в качестве 4-й или 5-й оси на станках с ЧПУ. Обеспечивает точное позиционирование заготовок при фрезеровании, сверлении и других операциях. Диаметр стола 310 мм, пневматический зажим, высокая точность индексации 20 угловых секунд и повторяемость 4 угловые секунды.

Конструкция и особенности

Диаметр стола 310 мм – подходит для установки заготовок среднего размера.
Допустимая нагрузка: горизонтальная до 350 кг, вертикальная до 180 кг – позволяет обрабатывать массивные детали в различных ориентациях.
Пневматический зажим (5–7 кгс/см²) – обеспечивает надежную фиксацию стола.
Высота центров 225 мм – определяет габариты установки.
Точность индексации 20 угловых секунд и точность повторяемости 4 угловые секунды – гарантирует стабильное позиционирование.
Момент зажима 1440 Н·м – удерживает стол при обработке.
Вес 175 кг – массивная конструкция для жесткости.

Применение

Стол S-320LY8 применяется в многоосевой обработке на фрезерных и сверлильно-фрезерных станках. Используется для позиционирования деталей при изготовлении корпусных изделий, штампов, пресс-форм и других ответственных деталей. Благодаря высокой точности подходит для операций, требующих повторяемости позиционирования.

Программно управляемый поворотный стол S-320LY8 сочетает высокую точность (20") и грузоподъемность (до 350 кг) с пневматическим зажимом. Подходит для оснащения станков с ЧПУ, обеспечивая надежную фиксацию и точное позиционирование заготовок.

Характеристики

Диаметр стола, мм	310
Тип стола	Поворотный (4-я ось)
Допустимая нагрузка горизонтальная, кг	350
Допустимая нагрузка вертикальная, кг	180
Способ зажима	Пневматический 5~7 кгс/см²
Высота центров, мм	225
Точность индексации поворотной оси, сек	-
Точность индексации наклонной оси, сек	-
Точность повторяемости, сек	4
Точность повторения наклонной оси, сек	-
Момент зажима поворотной оси, Н-м	-
Момент зажима наклонной оси, Н-м	-
Момент зажима, Н-м	1440

Габариты и вес
Вес, кг	175
