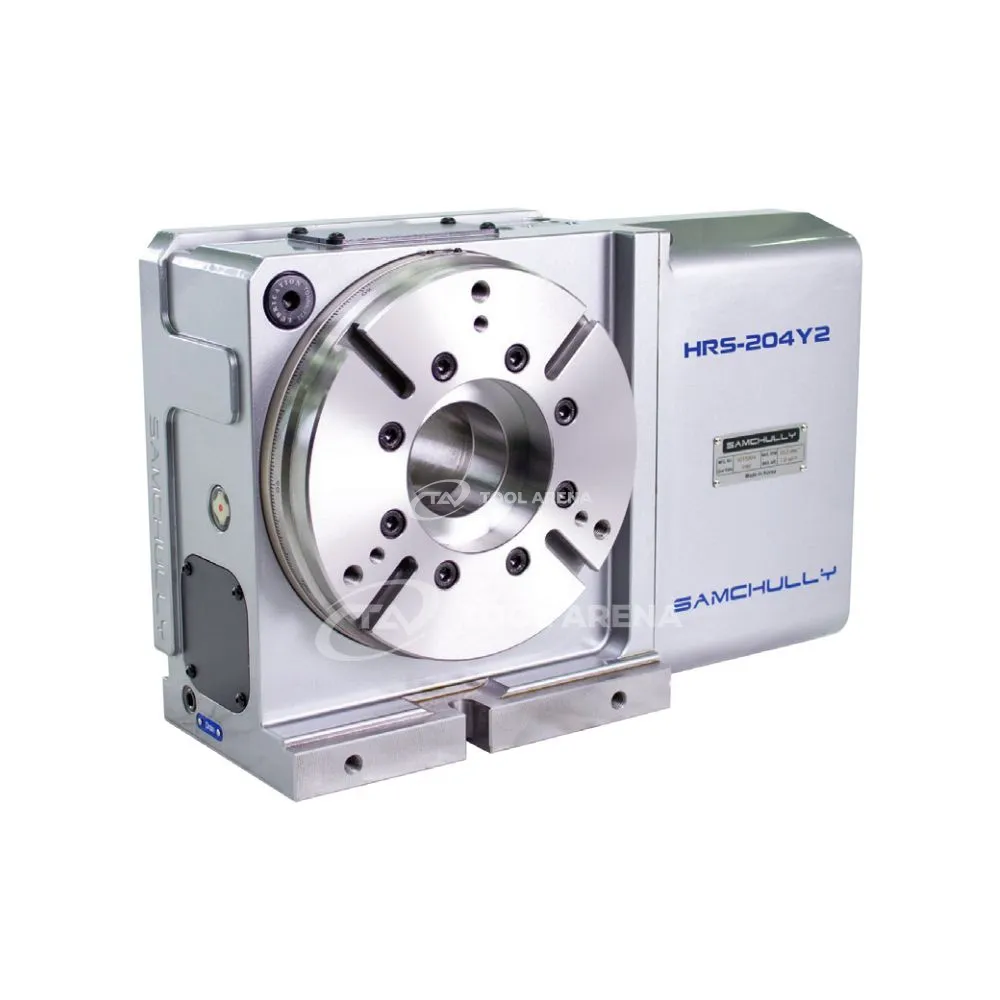

Программно управляемый поворотный стол с гидравлическим зажимом HRS-204Y4

Программно управляемый поворотный стол с гидравлическим зажимом HRS-204Y4 — высокая точность индексации и нагрузка до 200 кг

Поворотный стол HRS-204Y4 предназначен для использования в качестве четвертой оси на станках с ЧПУ. Он обеспечивает автоматическое угловое позиционирование деталей при фрезерной и другой механической обработке, позволяя выполнять сложные многокоординатные операции. Конструкция рассчитана на работу с заготовками значительной массы и гарантирует надежную фиксацию в заданном положении.

Конструкция и особенности

• Диаметр стола 200 мм — определяет размер базовой плоскости для установки заготовок средней величины.
• Высота центров 170 мм — расстояние от оси вращения до поверхности стола, влияет на габариты обрабатываемых деталей и доступ инструмента.
• Гидравлический зажим (рабочее давление 25–35 кгс/см²) — обеспечивает прижим стола с моментом зажима 720 Н·м, что позволяет надежно фиксировать заготовки при механической обработке без смещения.
• Точность индексации 20 угловых секунд — гарантирует высокую точность поворота на заданный угол, необходимую при обработке ответственных поверхностей.
• Точность повторяемости 4 угловые секунды — обеспечивает стабильное позиционирование при многократных переходах, что важно для серийной обработки.
• Допустимая нагрузка:
  • горизонтальная — 200 кг;
  • вертикальная — 100 кг.
  Эти значения определяют максимальную массу заготовки при различных схемах установки (в горизонтальном или вертикальном положении стола).
• Вес 79 кг — масса стола учитывается при монтаже на станок и выборе поддерживающей конструкции.

Применение

Стол HRS-204Y4 подходит для фрезерной обработки деталей, требующих точного углового позиционирования, например, при изготовлении корпусных деталей, штампов, пресс-форм и элементов оснастки. Благодаря высокой нагрузочной способности (горизонтальная нагрузка до 200 кг) возможно использование тяжелых заготовок. Гидравлический зажим с моментом 720 Н·м гарантирует неподвижность стола во время резания, а точность повторяемости 4 угловые секунды делает его пригодным для многопроходной обработки, где требуется совпадение положений в разных установках.

Поворотный стол HRS-204Y4 с гидравлической фиксацией и точностью индексации 20 угловых секунд — оснастка для оснащения ЧПУ-станков, обеспечивающая надежное базирование и точное позиционирование заготовок массой до 200 кг.
