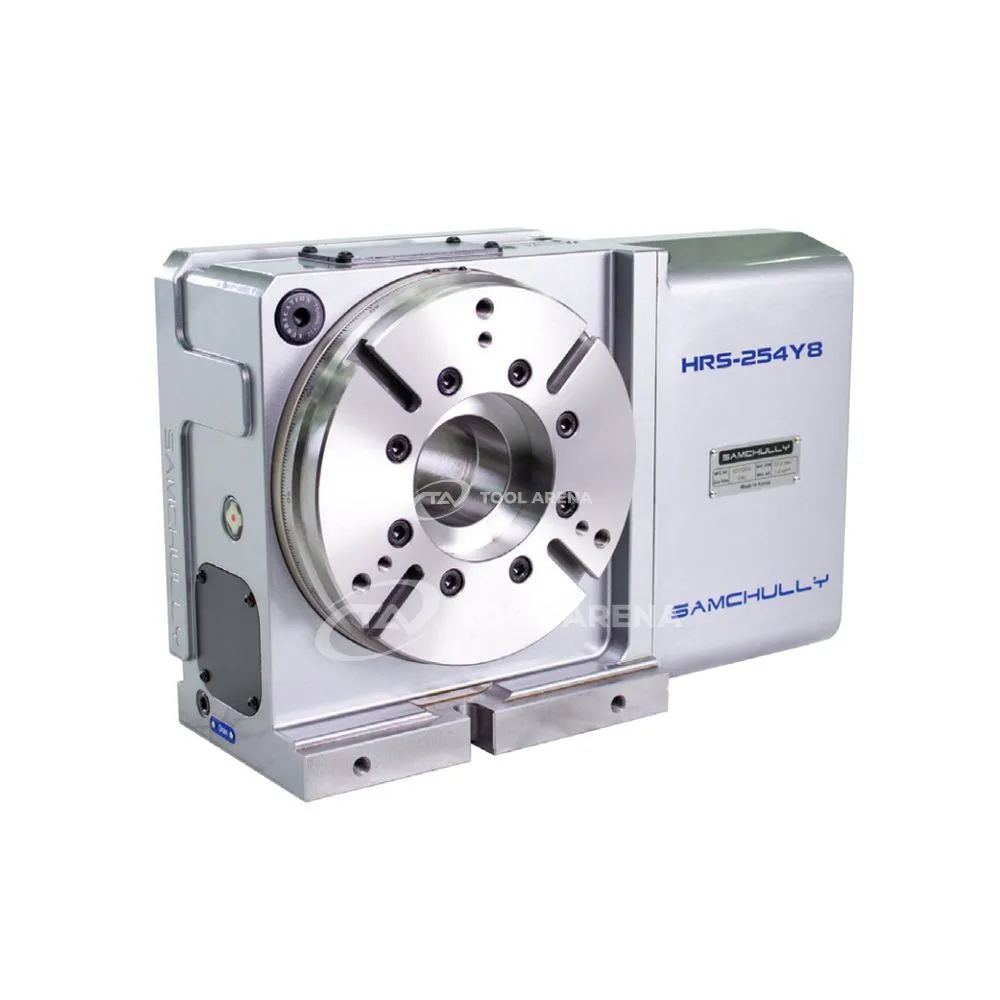

Программно управляемый поворотный стол с гидравлическим зажимом HRS-254Y8

Программно управляемый поворотный стол с гидравлическим зажимом HRS-254Y8 – высокая точность и надёжный зажим для тяжёлых заготовок

Поворотный стол HRS-254Y8 предназначен для использования в составе фрезерных и обрабатывающих центров с ЧПУ. Модель обеспечивает программное управление угловым позиционированием и оснащена гидравлическим зажимом, что позволяет надёжно фиксировать заготовку при обработке. Благодаря сочетанию высокой точности индексации и значительного момента зажима стол подходит для выполнения ответственных операций с крупными и тяжёлыми деталями.

Конструкция и особенности

• Диаметр стола 240 мм – рабочая поверхность достаточна для установки заготовок среднего и крупного размера.
• Допустимая нагрузка: горизонтальная – 250 кг, вертикальная – 125 кг. Это позволяет обрабатывать массивные детали без потери устойчивости.
• Гидравлический зажим (25–35 кгс/см²) – обеспечивает надёжную фиксацию поворотной оси с моментом зажима 1500 Н·м. Высокий момент зажима предотвращает смещение заготовки под действием сил резания.
• Точность индексации 20 угловых секунд – гарантирует точное позиционирование стола при многоосевой обработке.
• Точность повторяемости 4 угловые секунды – позволяет стабильно возвращать стол в заданное положение при повторных установках, что важно для серийного производства.
• Высота центров 185 мм – учитывается при компоновке рабочей зоны станка и выборе оснастки.
• Вес 116 кг – стол обладает достаточной массой для гашения вибраций, что положительно сказывается на качестве обработки.

Применение

Стол HRS-254Y8 применяется в 4-осевой и многоосевой обработке на станках с ЧПУ. Высокая грузоподъёмность и точность позиционирования делают его подходящим для фрезерования, сверления и растачивания крупных корпусных деталей, штампов, пресс-форм и других изделий, требующих поворота заготовки с высокой повторяемостью. Гидравлический зажим обеспечивает жёсткую фиксацию при черновой и чистовой обработке, а программное управление позволяет интегрировать стол в автоматизированные циклы.

Поворотный стол HRS-254Y8 сочетает точность индексации 20″ и повторяемость 4″ с гидравлическим зажимом 1500 Н·м, что делает его надёжным решением для позиционирования и фиксации тяжёлых заготовок при многоосевой обработке на станках с ЧПУ.
