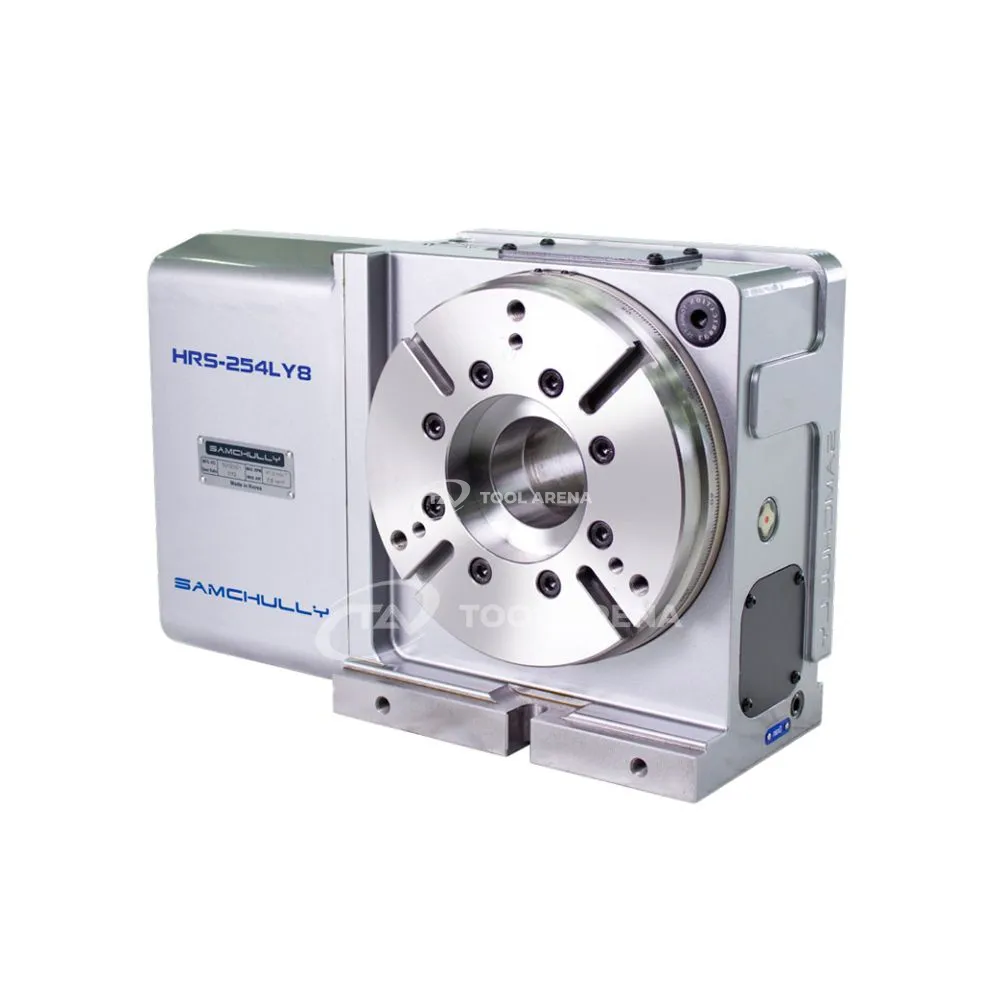

Программно управляемый поворотный стол с гидравлическим зажимом HRS-254LY8

Программно управляемый поворотный стол с гидравлическим зажимом HRS-254LY8 – высокая точность и надёжная фиксация

Поворотный стол HRS-254LY8 предназначен для автоматизации многоосевой обработки на фрезерных, расточных и сверлильных станках. Благодаря программируемому управлению и гидравлическому зажиму он позволяет выполнять позиционирование заготовки с высокой повторяемостью и удерживать её под нагрузкой в процессе резания.

Конструкция и особенности

• Диаметр стола 240 мм – достаточная площадь для установки заготовок средней величины.
• Высота центров 185 мм – определяет расположение оси вращения относительно станины станка, что важно при проектировании оснастки.
• Гидравлический зажим (25–35 кгс/см²) – обеспечивает жёсткую фиксацию поворотной оси с моментом 1500 Н·м. Это позволяет обрабатывать детали без смещения под действием сил резания.
• Допустимая нагрузка: горизонтальная – 250 кг, вертикальная – 125 кг. Стол рассчитан на работу с тяжёлыми заготовками и узлами.
• Точность индексации 20 угловых секунд и точность повторяемости 4 угловые секунды – гарантирует стабильное позиционирование при многооперационной обработке и замене инструмента.
• Вес 116 кг – массивная конструкция, повышающая жёсткость системы.

Применение

Стол HRS-254LY8 используется в автоматизированных станочных комплексах, где требуется точное угловое позиционирование и надёжная фиксация заготовки. Гидравлический зажим с моментом 1500 Н·м подходит для операций черновой и чистовой обработки на фрезерных и расточных станках. Высокая повторяемость (4″) делает его пригодным для изготовления деталей с жёсткими допусками, а программируемое управление позволяет интегрировать стол в системы ЧПУ.

Поворотный стол HRS-254LY8 сочетает крупный рабочий стол, высокий момент зажима и точность позиционирования до угловых секунд, что делает его эффективным оснащением для металлообрабатывающего оборудования.
