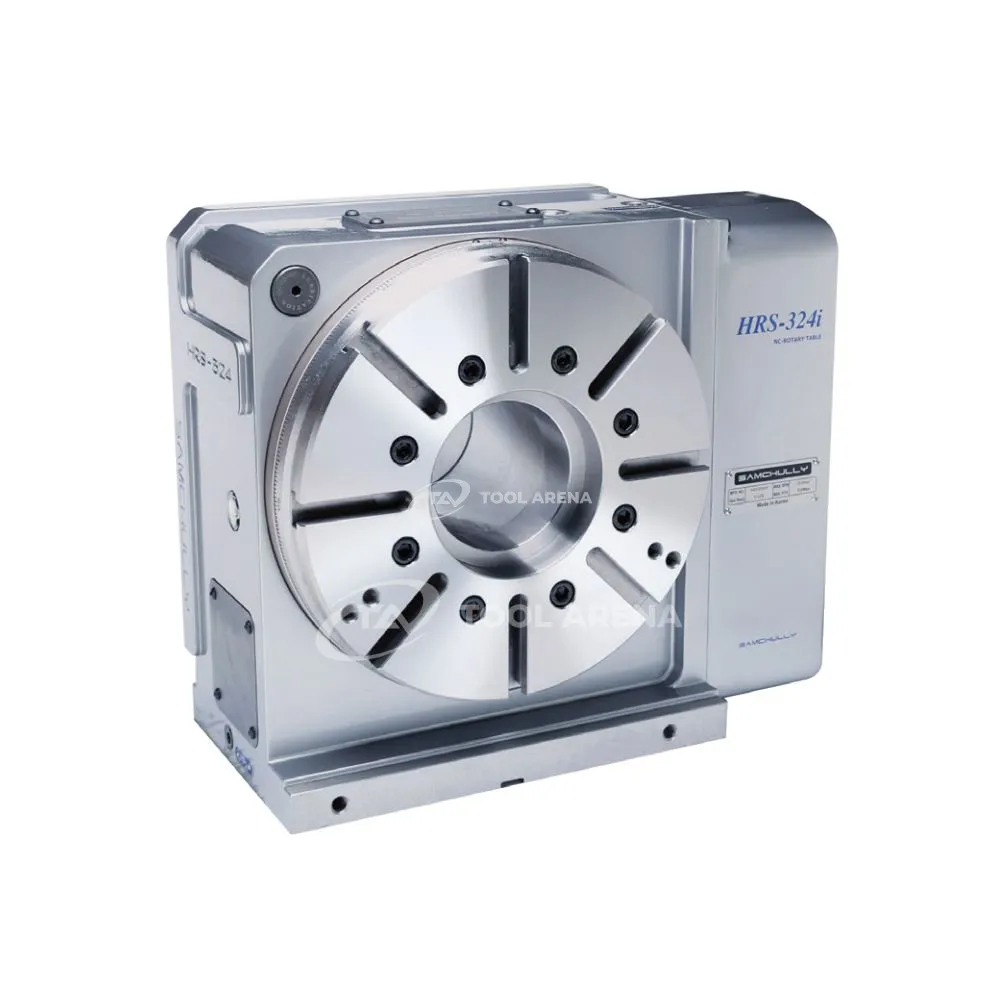

Программно управляемый поворотный стол с гидравлическим зажимом HRS-324Y4

Программно управляемый поворотный стол с гидравлическим зажимом HRS-324Y4 – прецизионное позиционирование с моментом зажима 2300 Н·м

Поворотный стол HRS-324Y4 предназначен для точного позиционирования и фиксации заготовок в обрабатывающих центрах с ЧПУ. Гидравлический зажим и высокая точность индексации позволяют выполнять многооперационную обработку крупных деталей без переустановки.

Конструкция и особенности

Основные характеристики стола, определяющие его применение:

• Диаметр стола 310 мм – подходит для заготовок среднего размера, обеспечивает устойчивую опору.
• Допустимая нагрузка: горизонтальная 350 кг, вертикальная 180 кг – позволяет обрабатывать массивные детали в различных положениях.
• Высота центров 225 мм – определяет расстояние от плоскости стола до оси вращения, что важно при настройке инструмента.
• Способ зажима: гидравлический, рабочее давление 25–35 кгс/см² – обеспечивает надёжную фиксацию заготовки во время обработки.
• Момент зажима 2300 Н·м – достаточен для удержания тяжёлых деталей при высоких нагрузках резания.
• Точность индексации 20 угловых секунд – позволяет задавать точные угловые положения для многосторонней обработки.
• Точность повторяемости 4 угловые секунды – гарантирует стабильное возвращение в заданную позицию при повторных операциях.
• Программное управление – стол интегрируется в системы ЧПУ, что обеспечивает автоматизацию процесса позиционирования.
• Вес 180 кг – высокая жёсткость конструкции для минимизации вибраций.

Применение

Стол HRS-324Y4 эффективен в операциях, требующих поворота заготовки на заданный угол с высокой точностью. Благодаря сочетанию грузоподъёмности (до 350 кг по горизонтали) и точности индексации (20") его применяют для фрезерования, сверления и растачивания корпусных деталей, кронштейнов, плит и других изделий из металла. Гидравлический зажим с моментом 2300 Н·м надёжно фиксирует деталь даже при черновой обработке, а программное управление позволяет встраивать стол в автоматизированные производственные линии. Высота центров 225 мм и диаметр стола 310 мм подходят для типовых обрабатывающих центров.

Программно управляемый поворотный стол HRS-324Y4 с гидравлическим зажимом сочетает высокую точность позиционирования (20"), повторяемость (4") и значительный момент зажима (2300 Н·м), что делает его надёжным решением для прецизионной обработки крупных заготовок в автоматизированном производстве.
