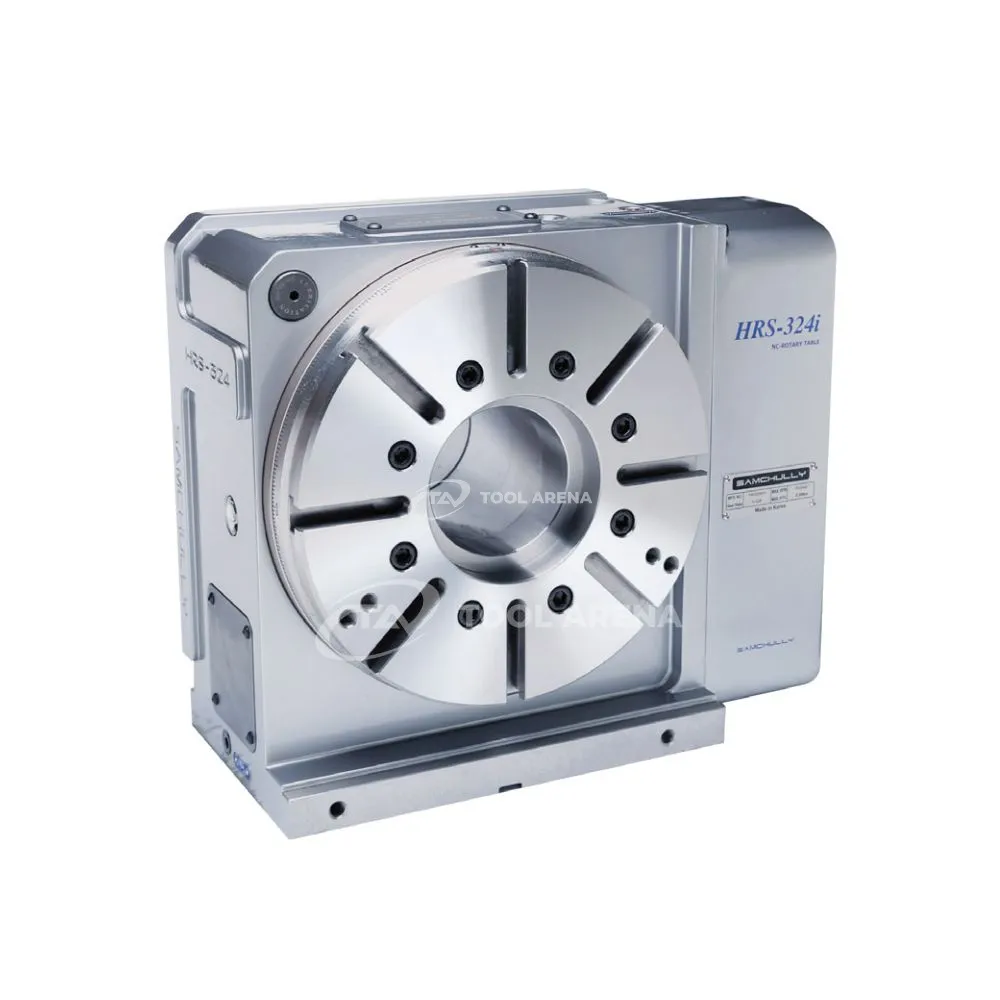

Программно управляемый поворотный стол с гидравлическим зажимом HRS-324Y8

Поворотный стол с гидравлическим зажимом HRS-324Y8 — высокая точность позиционирования и надёжный зажим

Стол поворотный HRS-324Y8 предназначен для использования в составе многоосевых обрабатывающих центров и станков с ЧПУ. Оборудование обеспечивает точное позиционирование деталей и их фиксацию с помощью гидравлического зажима, что позволяет выполнять обработку сложных поверхностей без переустановки заготовки.

Конструкция и особенности

• Диаметр стола 310 мм — подходит для установки заготовок среднего размера и позволяет выполнять обработку в нескольких плоскостях.
• Высота центров 225 мм — определяет оптимальное расположение оси вращения относительно станины станка.
• Гидравлический зажим с усилием 2300 Н·м при давлении 25-35 кгс/см² — фиксирует обрабатываемую деталь с большим моментом, исключая смещение под нагрузкой.
• Точность индексации 20 угловых секунд — обеспечивает позиционирование с высокой дискретностью для чистовой обработки и ответственных операций.
• Точность повторяемости 4 угловые секунды — гарантирует стабильное совпадение координат при многократной смене позиций.
• Допустимая нагрузка:
  • горизонтальная — 350 кг;
  • вертикальная — 180 кг.

Применение

Поворотный стол HRS-324Y8 применяется в многоосевой фрезерной, расточной и сверлильной обработке. Высокая точность индексации (20 угловых секунд) и повторяемости (4 угловые секунды) делают его пригодным для изготовления деталей с жесткими допусками. Гидравлический зажим с моментом 2300 Н·м подходит для фиксации крупных заготовок при черновой обработке с большим съёмом металла.

Стол совместим с ЧПУ-системами, поддерживающими программное управление поворотной осью, и позволяет вести обработку по четырём и пяти координатам (при установке на наклонную ось).
