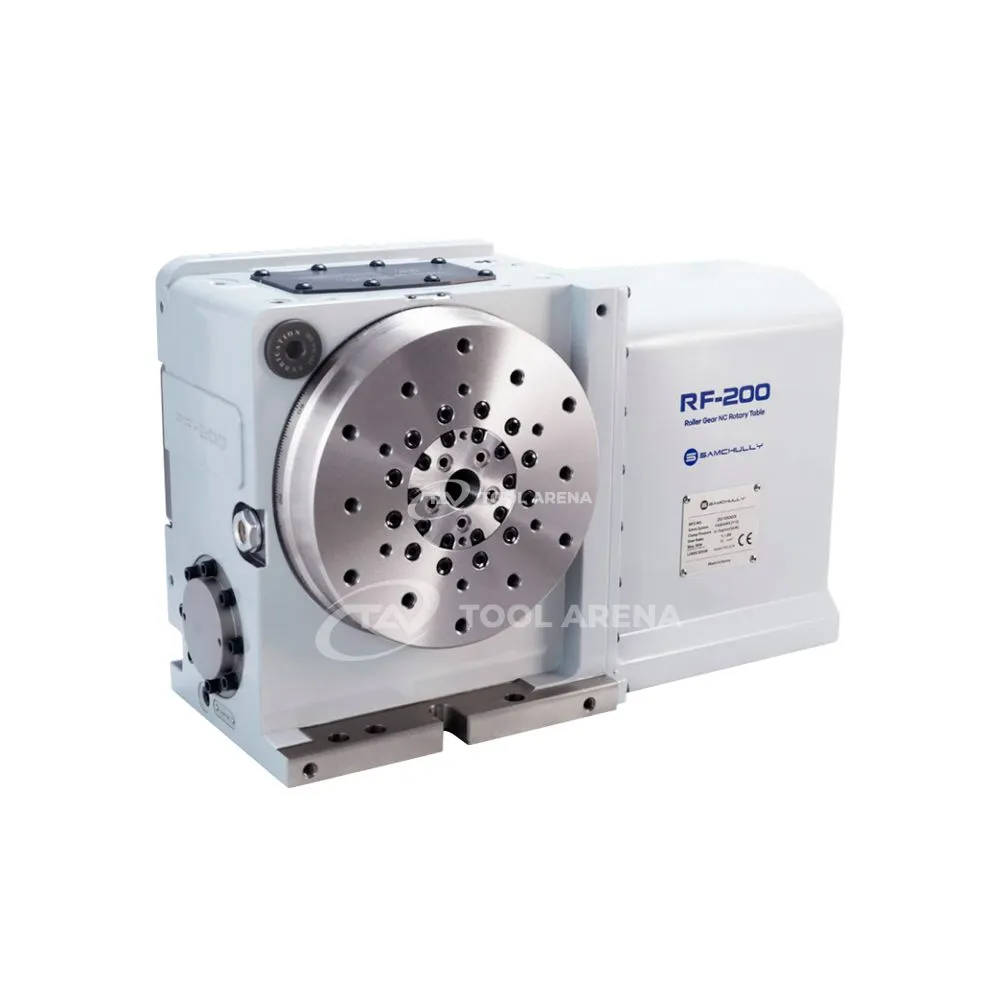

Программно управляемый поворотный стол с нулевым люфтом RF-200Y11

Программно управляемый поворотный стол с нулевым люфтом RF-200Y11 – точное позиционирование с пневматическим зажимом

Поворотный стол RF-200Y11 предназначен для установки на фрезерные, токарные и шлифовальные станки с ЧПУ. Устройство обеспечивает программное управление вращением заготовки и фиксацию её положения с высокой повторяемостью. Конструкция с нулевым люфтом и пневматический зажим позволяют использовать стол в автоматизированных циклах обработки деталей средней массы.

Конструкция и особенности

• Диаметр стола 200 мм – рабочая поверхность подходит для установки заготовок и оснастки ограниченного габарита.
• Высота центров 170 мм – определяет расстояние от стола до оси вращения, что важно при проектировании наладок.
• Допустимая нагрузка 100 кг (горизонтальная и вертикальная) – позволяет обрабатывать детали среднего веса без потери точности.
• Точность индексации 20 угловых секунд – обеспечивает высокую дискретность позиционирования при повороте.
• Точность повторяемости 4 угловые секунды – гарантирует стабильный выход в заданную точку при многократных циклах.
• Пневматический зажим 5–7 кгс/см² – фиксирует стол после поворота; усилие зажима 310 Н-м удерживает заготовку под нагрузкой.
• Вес 79 кг – массивная конструкция снижает вибрации и повышает жёсткость установки.

Применение

Благодаря программному управлению стол RF-200Y11 интегрируется в станки с ЧПУ для многокоординатной обработки. Пневматический зажим и точность повторяемости 4 секунды делают его пригодным для автоматизированных линий, где требуется частая смена позиций. Нагрузка 100 кг позволяет использовать стол для типовых корпусных деталей и штампов. Диаметр 200 мм и нулевой люфт актуальны для операций, чувствительных к люфтам: расточка, сверление, фрезерование с высокими требованиями к совмещению осей.

Поворотный стол RF-200Y11 – решение для точной фиксации деталей в автоматизированной обработке. Сочетание пневматического зажима, высокой повторяемости позиционирования и конструктивного нулевого люфта упрощает настройку циклов и снижает влияние человеческого фактора.
