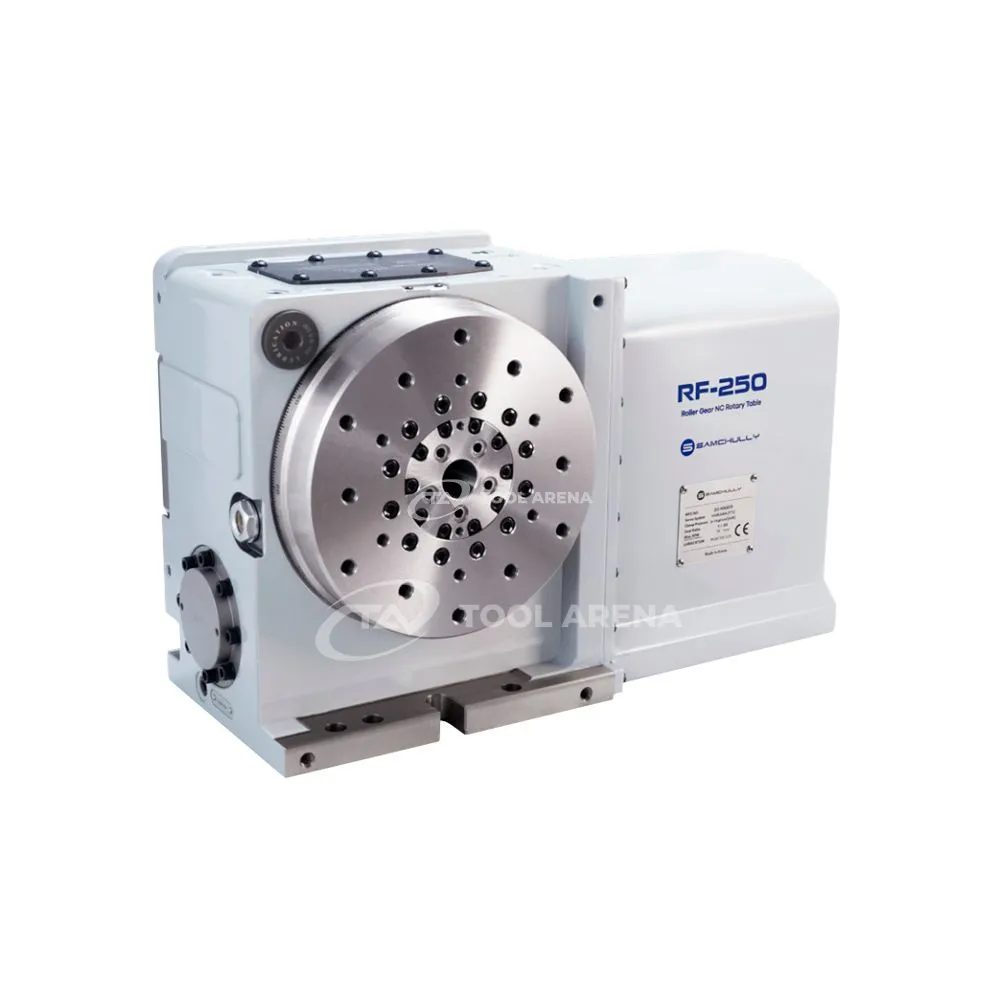

Программно управляемый поворотный стол с нулевым люфтом RF-250Y8

Программно управляемый поворотный стол с нулевым люфтом RF‑250Y8 – точность повторяемости 4 угловые секунды и пневматический зажим

Поворотный стол RF‑250Y8 предназначен для точного позиционирования заготовок в многоосевых обрабатывающих центрах, координатно‑измерительных машинах и сборочных станциях. Модель совмещает программное управление, конструкцию с нулевым люфтом и высокую грузоподъёмность при компактных габаритах стола.

Конструкция и особенности

• Диаметр стола 240 мм – рабочая поверхность подходит для установки тисков, патронов или специальной оснастки при обработке деталей среднего размера.
• Допустимая нагрузка: горизонтальная до 100 кг, вертикальная до 125 кг – позволяет закреплять массивные заготовки без потери точности.
• Пневматический зажим 5–7 кгс/см² – фиксация поворотной плоскости обеспечивает жёсткое положение стола во время резания или измерений.
• Высота центров 185 мм – параметр важен для выбора оснастки и определения рабочей зоны станка.
• Точность индексации 20 угловых секунд – стол выдерживает заданный угловой шаг с минимальным отклонением, что необходимо при фрезеровании многогранных поверхностей.
• Точность повторяемости 4 угловые секунды – высокая стабильность позиционирования при возврате в предыдущие координаты; особенно ценно в серийном производстве одинаковых деталей.
• Нулевой люфт – исключает зазоры в механизме поворота, предотвращая вибрации и смещение под нагрузкой.
• Программное управление – совместимость с системами ЧПУ (G‑коды, PLC) позволяет интегрировать стол в автоматизированные линии.

Применение

Благодаря высокой точности повторяемости (4″) и пневматическому зажиму стол RF‑250Y8 применяется в операциях, где требуется многократное позиционирование с минимальным допуском: фрезерование пазов, сверление отверстий под углом, обработка сложных контуров на 4‑ и 5‑осевых станках. Нагрузка до 125 кг вертикально подходит для закрепления тяжёлых приспособлений, а диаметр 240 мм – для компактных корпусных деталей. Пневматический зажим ускоряет цикл фиксации/разжима в автоматическом режиме.

Программно управляемый поворотный стол с нулевым люфтом RF‑250Y8 обеспечивает точное позиционирование (20″ индексация, 4″ повторяемость) и надёжную фиксацию пневматикой при нагрузках до 125 кг, что делает его эффективным решением для высокоточных обрабатывающих центров и измерительных станций.
