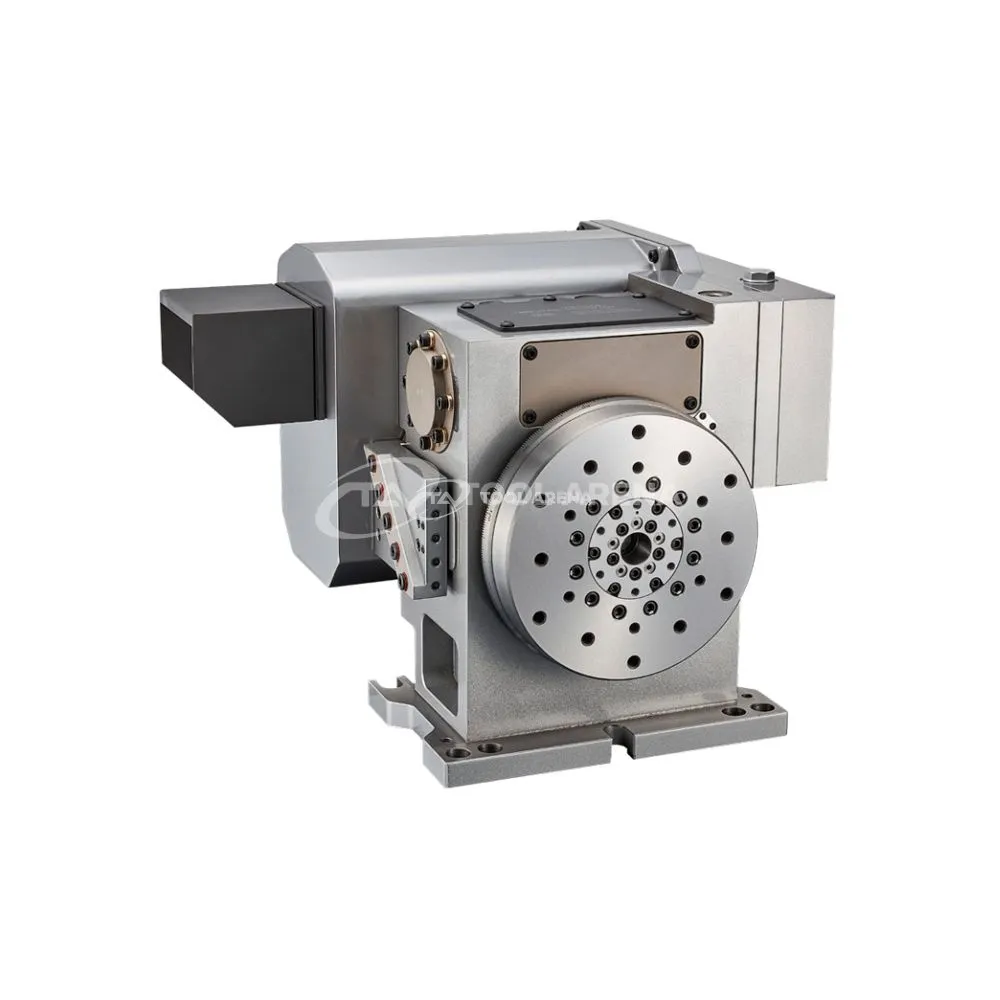

Программно управляемый поворотный стол с нулевым люфтом RB-200Y4

Программно управляемый поворотный стол с нулевым люфтом RB-200Y4 – высокая точность позиционирования для прецизионной обработки

Поворотный стол RB-200Y4 предназначен для использования в составе станков с ЧПУ и обрабатывающих центров. Модель обеспечивает точное позиционирование заготовок благодаря пневматическому зажиму и конструкции с нулевым люфтом.

Конструкция и особенности

• Диаметр стола 200 мм – подходит для установки деталей среднего размера.
• Допустимая нагрузка 100 кг (горизонтальная и вертикальная) – позволяет обрабатывать заготовки массой до 100 кг без потери устойчивости.
• Высота центров 170 мм – определяет положение оси вращения, что важно при планировании зоны обработки.
• Пневматический зажим с рабочим давлением 5–7 кгс/см² и моментом зажима 300 Н·м – фиксирует стол в заданном положении для выполнения операций.
• Точность индексации 20 угловых секунд – обеспечивает повторяемый поворот на заданный угол.
• Точность повторяемости 4 угловых секунды – гарантирует стабильное возвращение в одну и ту же позицию, что критично для многооперационной обработки.
• Вес 80 кг – указывает на массивную конструкцию, обеспечивающую жёсткость при нагрузках.

Применение

Стол RB-200Y4 используется на фрезерных, сверлильных и токарных станках с ЧПУ для многопозиционной обработки деталей. Благодаря высокой точности повторяемости (4") и моменту зажима 300 Н·м, он подходит для задач, где требуется надёжная фиксация заготовки при значительных усилиях резания. Пневматический привод зажима упрощает интеграцию в автоматизированные линии.

Программно управляемый поворотный стол с нулевым люфтом RB-200Y4 сочетает диаметр рабочей поверхности 200 мм, допустимую нагрузку 100 кг и точность индексации 20 угловых секунд. Конструкция с пневматическим зажимом и моментом фиксации 300 Н·м делает его подходящим для прецизионной обработки деталей средней массы.
