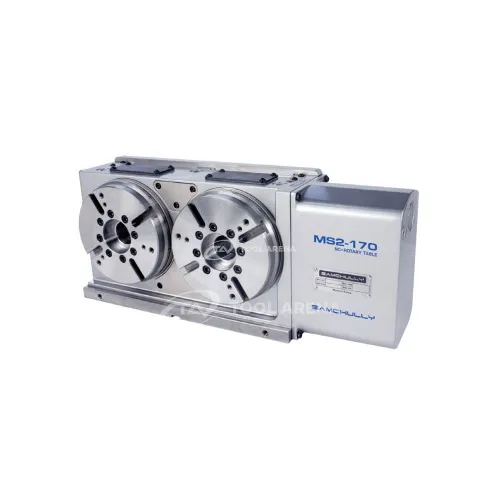

Программно управляемый поворотный стол, 2-х шпиндельный MS2-170LY4

Программно управляемый поворотный стол MS2-170LY4: пневматический зажим и точность повторяемости 4 угловые секунды

Поворотный стол MS2-170LY4 с двумя шпинделями (осями) предназначен для установки на фрезерные, сверлильные и многоцелевые станки с ЧПУ. Обеспечивает позиционирование заготовки в двух плоскостях для обработки сложных деталей. Управление осуществляется от системы ЧПУ, что позволяет интегрировать стол в автоматизированный цикл.

Конструкция и особенности

Стол имеет диаметр рабочей поверхности 175 мм, что подходит для сравнительно небольших деталей. Допустимая нагрузка: 160 кг в горизонтальном положении и 80 кг в вертикальном. Зажим заготовки осуществляется пневматически при давлении 5–7 кгс/см², обеспечивая надёжную фиксацию. Высота центров составляет 140 мм. Момент зажима стола достигает 380 Н·м. Вес устройства — 87 кг.

Ключевые характеристики точности:

• Точность индексации — 30 угловых секунд. Это определяет погрешность установки стола в заданное угловое положение.
• Точность повторяемости — 4 угловые секунды. Гарантирует стабильность позиционирования при многократных циклах обработки, что важно для серийного производства.

Конструкция включает две поворотные оси (двухшпиндельное исполнение), что позволяет выполнять обработку с разных сторон без переустановки детали.

Применение

Стол MS2-170LY4 применяется в многоосевой обработке на станках с ЧПУ. Благодаря программному управлению, он может использоваться для фрезерования, сверления и растачивания деталей, требующих позиционирования под разными углами. Сочетание пневматического зажима и высоких точностных характеристик (повторяемость 4") делает его подходящим для изготовления прецизионных компонентов в машиностроении, приборостроении, аэрокосмической отрасли. Небольшие габариты (диаметр стола 175 мм) позволяют устанавливать его на станки среднего размера.

Поворотный стол MS2-170LY4 с двумя осями, пневматическим зажимом и точностью повторяемости 4 угловые секунды — решение для задач, где требуется надёжное и точное позиционирование заготовок в горизонтальной и вертикальной плоскостях при обработке на станках с ЧПУ.
