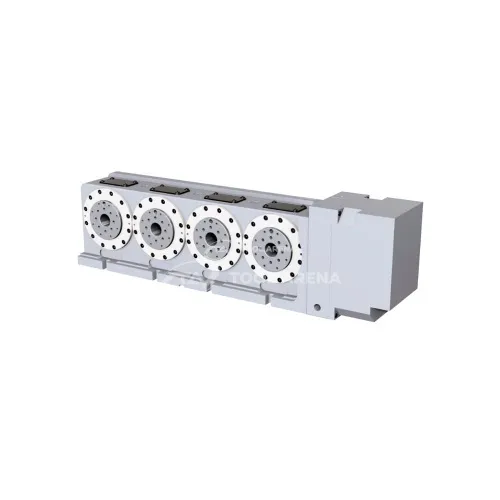

4-я ось, программно управляемый поворотный стол, 4-х шпиндельный с гидравлическим зажимом MS4-124Y4
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
4-осевой поворотный стол MS4-124Y4 - 4-шпиндельная конструкция для многодетальной обработки
Программно управляемый поворотный стол MS4-124Y4 с четырьмя шпинделями и гидравлическим зажимом предназначен для высокоточной обработки деталей в автоматизированных производственных циклах. Модель сочетает компактный диаметр стола 94.5 мм с возможностью обрабатывать несколько заготовок на одном позиционере, что актуально для серийного выпуска мелких и средних изделий.
Конструкция и особенности
Стол оснащён четырьмя независимыми шпинделями, что позволяет одновременно фиксировать несколько деталей или выполнять операции на разных стадиях обработки. Гидравлический способ зажима рассчитан на рабочее давление 25~35 кгс/см² и обеспечивает момент зажима 300 Н-м. Высота центров 120 мм задаёт доступное пространство для установки заготовок. Точность индексации составляет 80 угловых секунд, точность повторяемости - 12 угловых секунд, что подходит для операций, требующих стабильного позиционирования. Масса стола - 115 кг.
Применение
- Многодетальная обработка на станках с ЧПУ: конструкция с четырьмя шпинделями сокращает количество переналадок в серийном производстве.
- Фрезерование, сверление и гравировка деталей с ограниченным весом: горизонтальная нагрузка 30 кг, вертикальная - 15 кг.
- Работа с компактными заготовками: диаметр стола 94.5 мм и высота центров 120 мм рассчитаны на небольшие изделия.
- Интеграция в автоматизированные линии: гидравлический зажим обеспечивает фиксацию с постоянным усилием при повторяющихся циклах.
Поворотный стол MS4-124Y4 с четырёхшпиндельной компоновкой и гидравлическим зажимом подходит для задач, где требуется одновременное позиционирование нескольких мелких деталей с точностью индексации 80 секунд и повторяемостью до 12 секунд. Высота центров 120 мм и диаметр стола 94.5 мм определяют габариты обрабатываемых заготовок.
| Диаметр стола, мм | 94.5 |
| Допустимая нагрузка горизонтальная, кг | 30 |
| Допустимая нагрузка вертикальная, кг | 15 |
| Способ зажима | Гидравлический 25~35 кгс/см² |
| Высота центров, мм | 120 |
| Точность индексации поворотной оси, сек | - |
| Точность индексации наклонной оси, сек | - |
| Точность повторяемости, сек | 12 |
| Точность повторения наклонной оси, сек | - |
| Момент зажима поворотной оси, Н-м | - |
| Момент зажима наклонной оси, Н-м | - |
| Момент зажима, Н-м | 300 |
| Габариты и вес | |
| Вес, кг | 115 |
