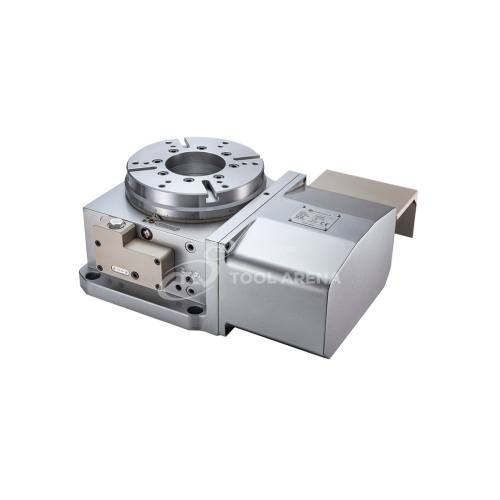

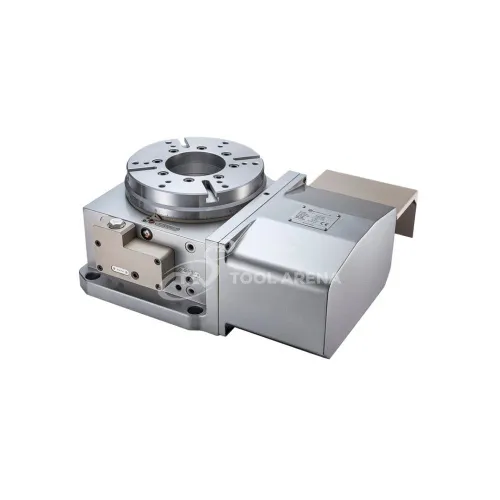

Горизонтальный высокоскоростной программно управляемый поворотный стол RHB-250Y4

Горизонтальный высокоскоростной программно управляемый поворотный стол RHB-250Y4 – точность позиционирования для ответственных операций

Поворотный стол RHB-250Y4 предназначен для установки на фрезерные и сверлильные станки с ЧПУ. Он обеспечивает позиционирование заготовки с высокой точностью и выдерживает нагрузку до 100 кг как в горизонтальном, так и в вертикальном положении. Модель подходит для задач, требующих повторяемости и стабильности при многоосевой обработке.

Конструкция и особенности

• Диаметр стола 240 мм – позволяет размещать заготовки среднего размера, обеспечивая устойчивую опору.
• Высота центров 200 мм – определяет расстояние от оси вращения до стола, что важно для настройки инструмента и обработки деталей сложной формы.
• Пневматический зажим (5–7 кгс/см²) – обеспечивает быстрое и надёжное фиксирование стола в заданном положении. Опционально доступен гидравлический зажим (25–35 кгс/см²) для увеличения усилия.
• Точность индексации 20 угловых секунд – высокая точность позиционирования, необходимая для обработки деталей с жёсткими допусками.
• Точность повторяемости 5 угловых секунд – гарантирует стабильность результатов при многократном возврате в одну и ту же позицию.
• Допустимая нагрузка 100 кг (горизонтальная и вертикальная) – позволяет обрабатывать тяжёлые заготовки без потери точности.

Применение

Стол RHB-250Y4 применяется в многоосевой обработке на станках с ЧПУ, где требуется точное позиционирование деталей. Благодаря высокой нагрузке и точности индексации он подходит для изготовления корпусных деталей, пресс-форм, штампов и компонентов сложной геометрии. Пневматический зажим ускоряет смену позиций, что повышает производительность при серийном производстве. Опция гидравлического зажима расширяет возможности для операций с повышенными усилиями резания.

Поворотный стол RHB-250Y4 сочетает высокую точность позиционирования (20 угловых секунд) и повторяемость (5 угловых секунд) с надёжным пневматическим зажимом и способностью нести нагрузку до 100 кг. Это решение для задач, где важны стабильность и производительность при многоосевой обработке.
