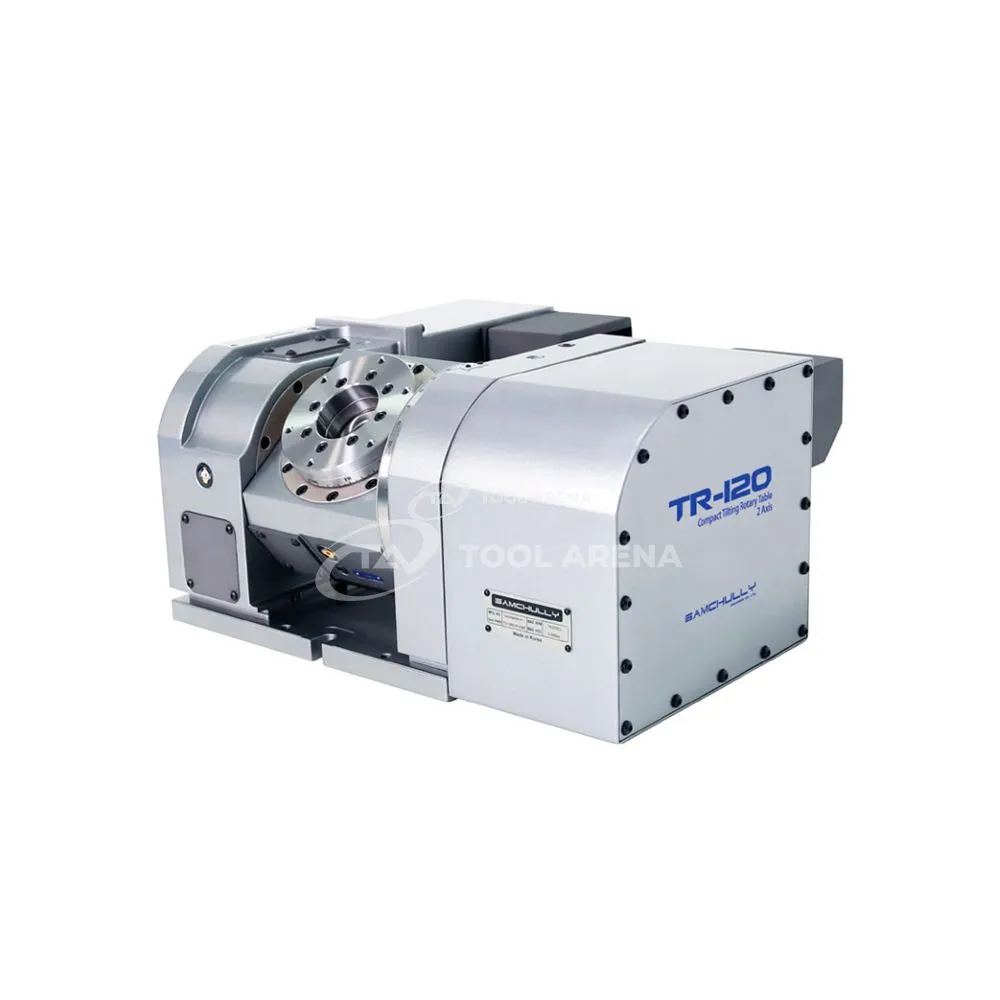

Программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-120YY
Артикул:
TR-120YY
Характеристики
Диаметр стола, мм
130
Допустимая нагрузка горизонтальная, кг
35
Допустимая нагрузка вертикальная, кг
20
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-120YY - точное позиционирование в двух осях
Наклонно-поворотный стол TR-120YY предназначен для установки на фрезерные, сверлильные и расточные станки с ЧПУ. Обеспечивает программное управление поворотом и наклоном обрабатываемой детали с фиксацией гидравлическим зажимом. Диаметр стола 130 мм, высота центров 150 мм позволяют закреплять детали среднего размера.
Конструкция и особенности
- Диаметр стола 130 мм - компактная рабочая поверхность для установки заготовок и оснастки.
- Допустимая нагрузка: горизонтальная 35 кг, вертикальная 20 кг - стол выдерживает детали весом до 35 кг при горизонтальной установке и до 20 кг при вертикальной.
- Гидравлический зажим (давление 21~25 кгс/см²) - надёжная фиксация поворотной и наклонной осей во время обработки. Момент зажима поворотной оси 200 Н·м, наклонной оси 300 Н·м.
- Точность индексации: поворотная ось - 30 угловых секунд, наклонная ось - 60 угловых секунд. Обеспечивает позиционирование детали с заданной точностью.
- Точность повторяемости 4 угловых секунды для обеих осей - высокая стабильность возврата в исходное положение при многократных циклах.
- Вес 120 кг - массивная конструкция для жёсткой фиксации на столе станка.
Применение
Благодаря двухосевому программному управлению стол подходит для обработки деталей, требующих позиционирования под разными углами: корпусные элементы, детали пресс-форм, штампов. Нагрузка до 35 кг горизонтально и 20 кг вертикально позволяет закреплять типовые заготовки среднего веса. Моменты зажима (200/300 Н·м) достаточны для фиксации при черновой и чистовой обработке. Высокая точность повторяемости (4") снижает риск отклонений при серийном производстве.
Программно управляемый наклонно-поворотный стол TR-120YY оснащён гидравлическим зажимом, обеспечивает точность индексации до 30" по поворотной оси и повторяемость 4". Диаметр стола 130 мм, высота центров 150 мм. Подходит для фрезерных, расточных и сверлильных станков с ЧПУ при обработке деталей весом до 35 кг.
Характеристики
| Диаметр стола, мм | 130 |
| Допустимая нагрузка горизонтальная, кг | 35 |
| Допустимая нагрузка вертикальная, кг | 20 |
| Способ зажима | Гидравлический 21~25 кгс/см² |
| Высота центров, мм | 150 |
| Точность индексации поворотной оси, сек | 30 |
| Точность индексации наклонной оси, сек | 60 |
| Точность повторяемости, сек | - |
| Точность повторения наклонной оси, сек | 4 |
| Момент зажима поворотной оси, Н-м | 200 |
| Момент зажима наклонной оси, Н-м | 300 |
| Момент зажима, Н-м | - |
| Габариты и вес | |
| Вес, кг | 120 |
