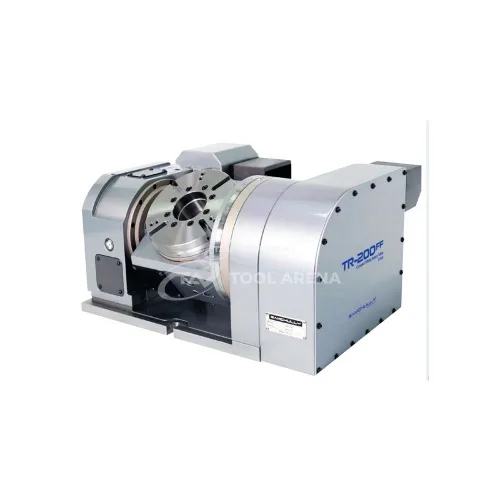

4-я и 5-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-200YY

Программно управляемый наклонно-поворотный стол TR-200YY с гидравлическим зажимом – точная повторяемость для 4-й и 5-й оси

Наклонно-поворотный стол TR-200YY служит в качестве 4-й и 5-й оси для обрабатывающих центров и фрезерных станков. Модель с гидравлическим зажимом обеспечивает жёсткую фиксацию при обработке и управляется по программе, что позволяет выполнять сложную многопозиционную обработку без переустановки заготовки.

Конструкция и особенности

• Диаметр стола 200 мм – подходит для установки заготовок среднего размера, а также для использования тисков и приспособлений.
• Две оси наклона и поворота – наклонная ось обеспечивает точность индексации 60 угловых секунд, поворотная – 30 угловых секунд. Точность повторения каждой оси составляет 4 угловых секунды, что гарантирует стабильное позиционирование в повторяющихся циклах.
• Гидравлический зажим (21–25 кгс/см²) – создаёт надёжную фиксацию детали во время резания. Момент зажима поворотной оси – 450 Н·м, наклонной оси – 800 Н·м.
• Высота центров 180 мм – позволяет обрабатывать детали, требующие наклона на значительный угол без касания стола станка.
• Допустимая нагрузка – до 60 кг при горизонтальном положении стола и до 40 кг при вертикальном, что подходит для типовых стальных и чугунных заготовок средней массы.

Применение

Стол TR-200YY используется для обработки корпусных деталей, кронштейнов, блоков и других деталей, требующих фрезерования с нескольких сторон за один установ. Программное управление позволяет автоматически менять углы наклона и поворота, что эффективно при мелкосерийном и серийном производстве. Высокая повторяемость (4 угловые секунды) особенно важна при многостаночной обработке, где требуется идентичное положение детали от цикла к циклу.

Наклонно-поворотный стол TR-200YY с гидравлическим зажимом – техническое решение для 4- и 5-осевой обработки с точным позиционированием по двум осям и стабильным зажимом, основанным на гидравлическом усилии до 25 кгс/см².
