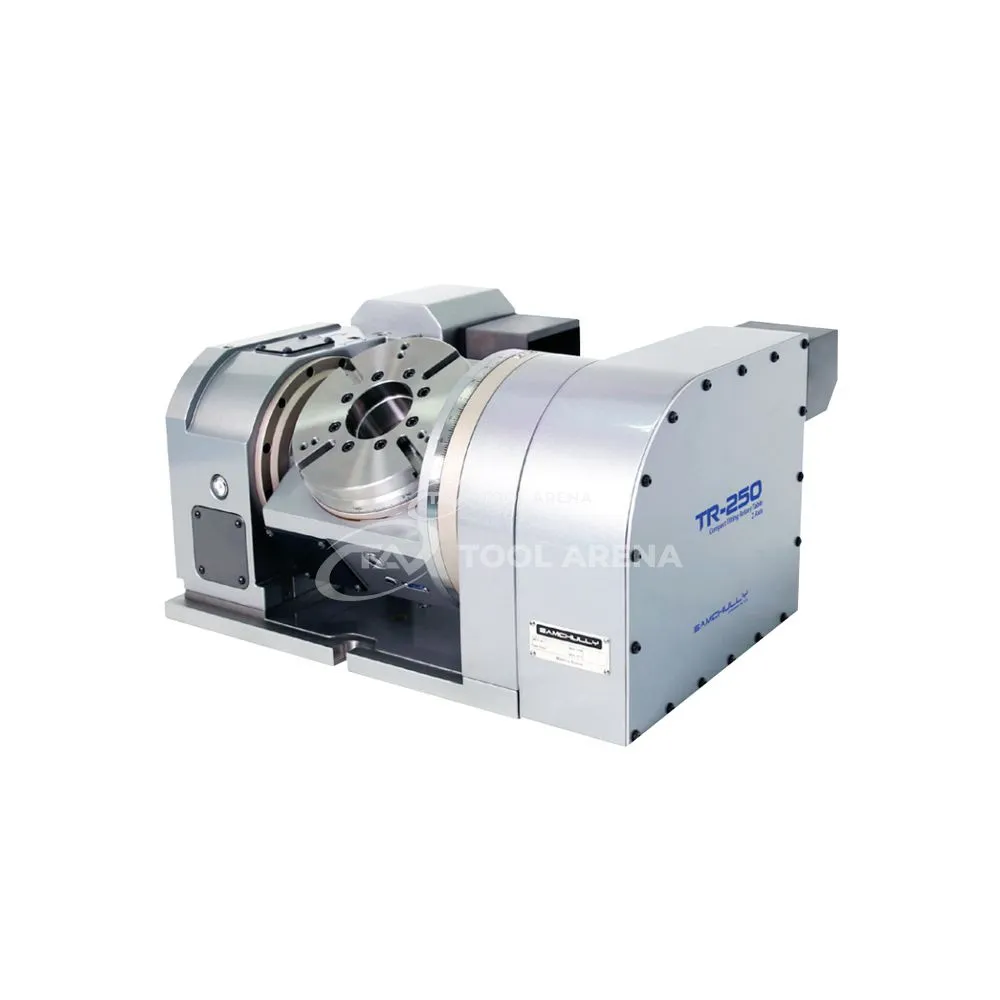

Программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-250YY

Программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-250YY – гидравлический зажим и точность повторения 4″

Наклонно-поворотный стол TR-250YY предназначен для позиционирования заготовок при многокоординатной обработке на фрезерных и сверлильно-фрезерных станках с ЧПУ. Гидравлический зажим обеспечивает надёжную фиксацию в процессе резания, а заявленная точность повторения обеих осей (4″) позволяет выполнять повторяемые операции без дополнительной выверки.

Конструкция и особенности

• Диаметр стола 240 мм – подходит для установки заготовок среднего размера, тисков или специальных приспособлений.
• Допустимая нагрузка: горизонтальная – 100 кг, вертикальная – 60 кг. Позволяет обрабатывать детали массой до 60 кг при вертикальном расположении оси стола.
• Высота центров 225 мм – определяет расстояние от плоскости стола до оси поворота, что важно при настройке инструмента и расчёте траекторий.
• Гидравлический зажим 21–25 кгс/см² – фиксация стола по двум осям с моментами: поворотная ось – 900 Н·м, наклонная ось – 1200 Н·м. Высокий момент зажима наклонной оси снижает риск смещения под нагрузкой.
• Точность индексации: поворотная ось – 30″, наклонная ось – 60″. Точность повторения обеих осей – 4″. Это обеспечивает стабильное позиционирование при серийной обработке.
• Вес 295 кг – массивная конструкция повышает жёсткость и виброустойчивость.

Применение

Стол TR-250YY применяется в пятиосевой обработке деталей из металла и других материалов, где требуется наклон и поворот заготовки для доступа к различным поверхностям за одну установку. Благодаря гидравлическому зажиму с моментом 900–1200 Н·м подходит для операций чернового и чистового фрезерования, сверления и растачивания. Точность повторения 4″ позволяет использовать стол в автоматизированном производстве при изготовлении партий однотипных деталей.

Программно управляемый наклонно-поворотный стол TR-250YY с гидравлическим зажимом обеспечивает фиксацию заготовок с моментом до 1200 Н·м и точностью повторения 4″, что делает его подходящим для многокоординатной обработки на станках с ЧПУ.
