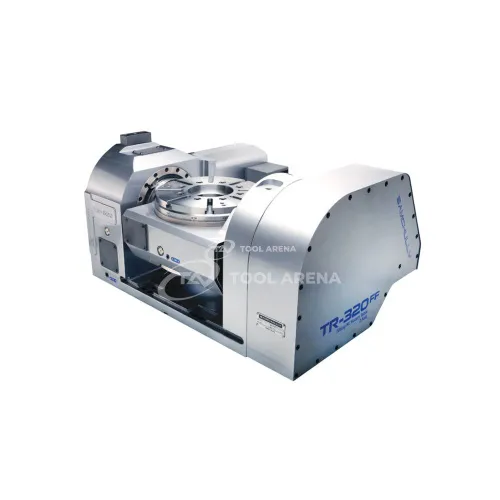

4-я и 5-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-320YY

Артикул: TR-320YY

Характеристики

Диаметр стола, мм

310

Допустимая нагрузка горизонтальная, кг

150

Допустимая нагрузка вертикальная, кг

100

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Наклонно-поворотный стол с гидравлическим зажимом TR-320YY - точное позиционирование и надёжный зажим для 5-осевой обработки

Программно управляемый наклонно-поворотный стол TR-320YY (4-я и 5-я оси) предназначен для многокоординатной обработки на фрезерных станках с ЧПУ. Оборудован гидравлическим зажимом и обеспечивает высокую точность позиционирования и повторяемости.

Конструкция и особенности

Диаметр стола 310 мм - подходит для установки заготовок среднего размера.
Допустимая нагрузка: горизонтальная до 150 кг, вертикальная до 100 кг.
Гидравлический зажим с давлением 21-25 кгс/см² обеспечивает надёжную фиксацию оси.
Высота центров 242 мм.
Точность индексации: поворотная ось - 30 угловых секунд, наклонная ось - 60 угловых секунд.
Точность повторения: поворотная ось - 4 угловые секунды, наклонная ось - 8 угловых секунд.
Момент зажима: поворотная ось - 2300 Н·м, наклонная ось - 2600 Н·м.
Вес 410 кг - жёсткая конструкция для стабильной работы.

Применение

Стол TR-320YY используется для обработки сложных деталей, требующих позиционирования по нескольким осям. Высокая точность повторения (4-8 угловых секунд) позволяет выполнять чистовые операции с минимальными допусками. Мощный гидравлический зажим предотвращает смещение заготовки при тяжелых режимах резания. Оборудование интегрируется в систему ЧПУ в качестве 4-й и 5-й оси, что расширяет технологические возможности станка.

Наклонно-поворотный стол TR-320YY сочетает точность индексации и высокий момент зажима, что делает его эффективным решением для 5-осевой обработки на станках с ЧПУ.

Характеристики

Диаметр стола, мм	310
Допустимая нагрузка горизонтальная, кг	150
Допустимая нагрузка вертикальная, кг	100
Способ зажима	Гидравлический 21~25 кгс/см²
Высота центров, мм	242
Точность индексации поворотной оси, сек	30
Точность индексации наклонной оси, сек	60
Точность повторяемости, сек	-
Точность повторения наклонной оси, сек	8
Момент зажима поворотной оси, Н-м	2300
Момент зажима наклонной оси, Н-м	2600
Момент зажима, Н-м	-

Габариты и вес
Вес, кг	410
