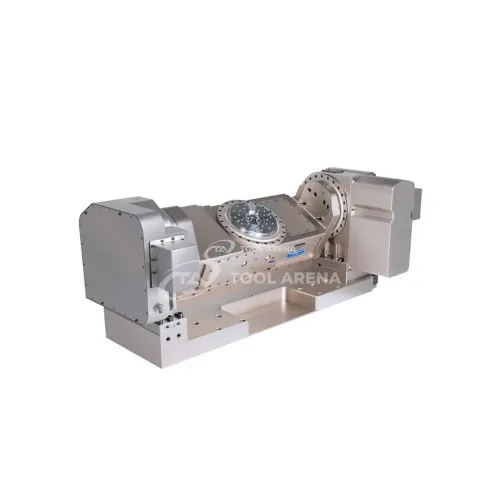

4-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом MTR1-324YY

Наклонно-поворотный стол MTR1-324YY с гидравлическим зажимом и точностью позиционирования до 4 секунд

Программно управляемый наклонно-поворотный стол MTR1-324YY (бренд 672) используется в качестве 4-й оси для обрабатывающих центров с ЧПУ. Обеспечивает позиционирование детали по двум осям с гидравлической фиксацией при обработке.

Конструкция и особенности

• Диаметр стола 220 мм - подходит для установки оснастки и деталей среднего размера.
• Высота центров 449 мм - определяет положение оси вращения относительно рабочей поверхности стола.
• Допустимая нагрузка в горизонтальном и вертикальном положениях - по 100 кг - позволяет закреплять заготовки средней массы для обработки.
• Гидравлический зажим 25-35 кгс/см² - фиксирует положение стола и наклонной части во время резания.
• Момент зажима поворотной оси 40 Н·м, наклонной оси 60 Н·м - удерживает стол в заданном положении под действием нагрузок обработки.
• Точность индексации поворотной и наклонной осей - 4 секунды - обеспечивает дискретное позиционирование с высоким разрешением.
• Точность повторения обеих осей - 1/120 секунды - стабильный возврат в одну и ту же позицию при многократных установках.
• Вес 900 кг - массивная конструкция повышает жесткость и снижает вибрации при работе.

Применение

Стол применяется для многоосевой обработки на фрезерных и токарно-фрезерных станках с ЧПУ. Гидравлический зажим и указанные моменты фиксации подходят для черновой и чистовой обработки заготовок массой до 100 кг. Точность индексации и повторяемости востребована при изготовлении деталей со сложными пространственными поверхностями, где требуется последовательная смена углов наклона и поворота с гарантированным возвратом в исходное положение.

Стол MTR1-324YY ориентирован на задачи, требующие гидравлической фиксации по двум осям и точного позиционирования в составе обрабатывающего центра. Его параметры нагрузки и жесткость рассчитаны на работу с заготовками средней массы при прецизионных переходах.
