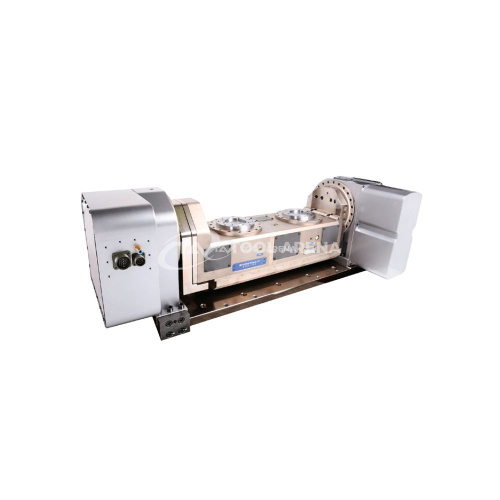

5ти-осный многошпиндельный наклонно-программно управляемый поворотный стол с ЧПУ MTR2-20435YY

5-осный многошпиндельный наклонно-программно управляемый поворотный стол с ЧПУ MTR2-20435YY — пятиосевая обработка с двумя управляемыми осями

5-осный поворотный стол MTR2-20435YY предназначен для установки на фрезерные и многоцелевые станки с ЧПУ. Он расширяет кинематические возможности оборудования, обеспечивая позиционирование заготовки одновременно по двум управляемым осям — поворотной и наклонной. Компактный диаметр стола 138 мм и высота центров 215 мм делают его подходящим для обработки небольших и среднегабаритных деталей.

Конструкция и особенности

• Две управляемые оси: поворотная и наклонная оси с ЧПУ позволяют обрабатывать заготовку в пяти сторонах за одну установку. Это снижает количество переустановок и повышает производительность.
• Гидравлический зажим: зажим заготовки осуществляется гидравлически при давлении 25-35 кгс/см². Усилие зажима составляет 800 Н·м по поворотной оси и 1200 Н·м — по наклонной, что обеспечивает надёжную фиксацию детали.
• Точность позиционирования: точность индексации поворотной оси — 40 угловых секунд, наклонной — 60 угловых секунд. Точность повторения обеих осей — 4 угловые секунды, что важно для повторяемых операций.
• Грузоподъёмность: допустимая нагрузка как в горизонтальном, так и в вертикальном положении составляет 50 кг. Это позволяет обрабатывать заготовки средней массы.
• Конструкция с двумя шпинделями: многошпиндельное исполнение (обозначено в названии модели) подразумевает возможность установки нескольких инструментов, что ускоряет обработку однотипных деталей.

Применение

Стол MTR2-20435YY применяется в условиях серийного и мелкосерийного производства. Он подходит для изготовления корпусных деталей, кронштейнов, элементов оснастки — изделий, требующих обработки с нескольких сторон. Наличие двух осей с ЧПУ позволяет одновременно выполнять сверление, фрезерование и другие переходы без переустановки детали. Гидравлический зажим обеспечивает надёжную фиксацию при высокой скорости резания, что особенно актуально для обработки алюминиевых и стальных сплавов.

Пятиосевой поворотный стол MTR2-20435YY с гидравлическим зажимом и точностью повторения 4 угловые секунды — решение для станков с ЧПУ, требующих наклонно-поворотного модуля для сложной многокоординатной обработки. Высота центров 215 мм и диаметр стола 138 мм позволяют совмещать его с большинством современных обрабатывающих центров.
