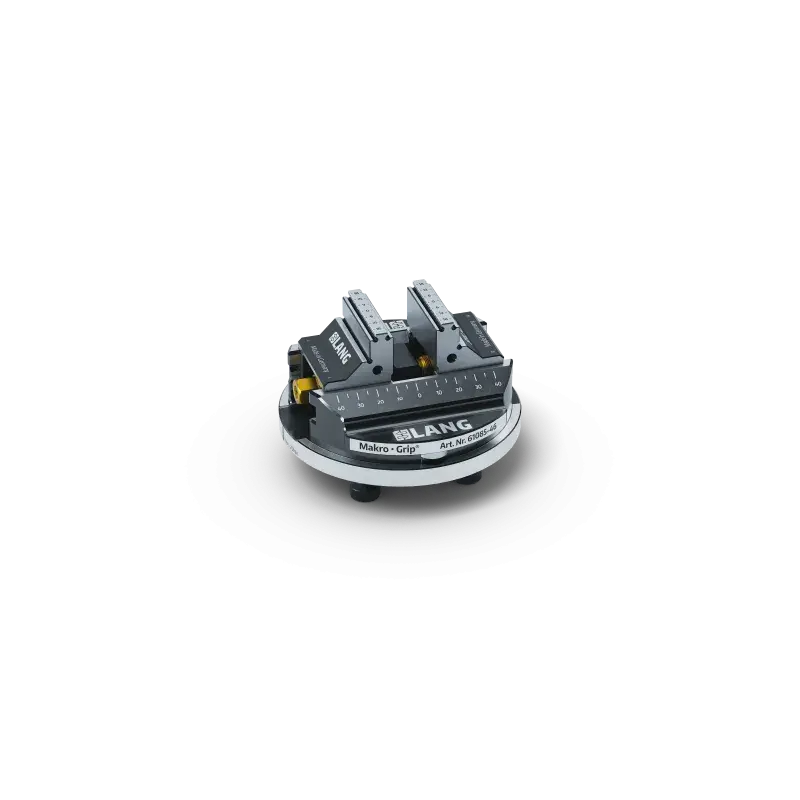

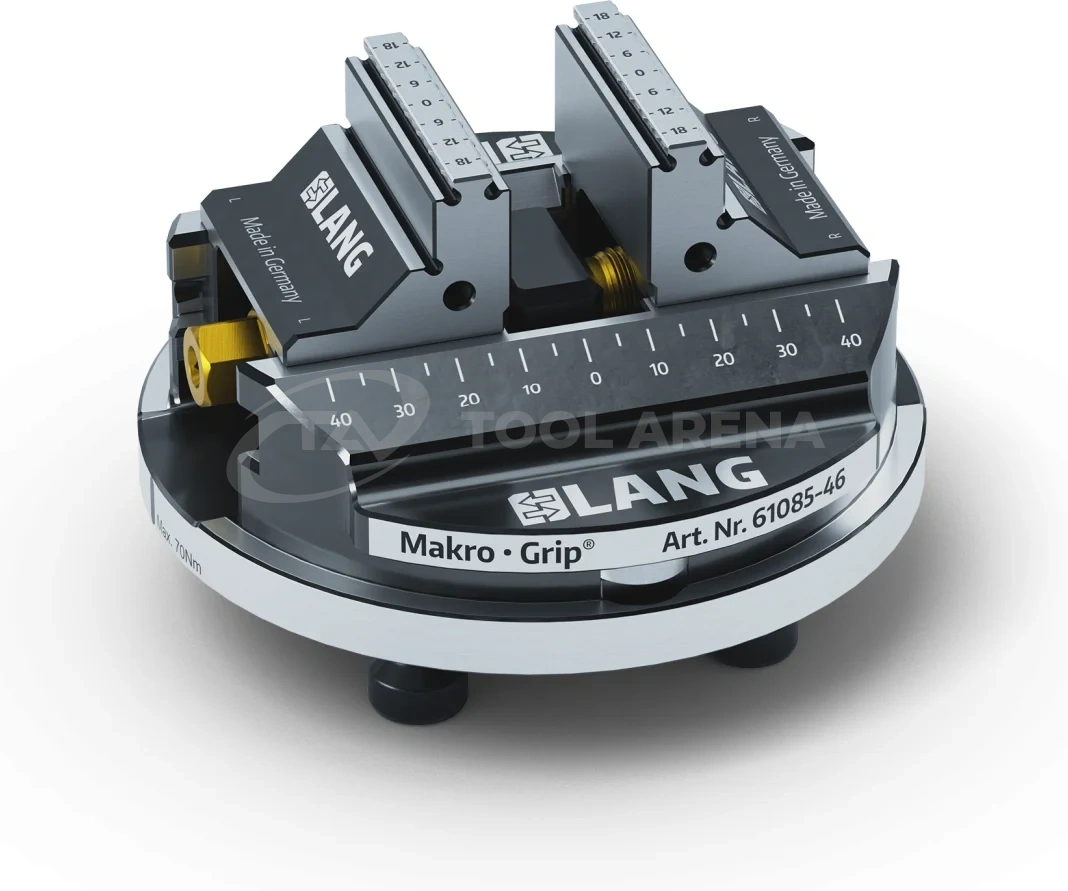

Тиски 5-осевые Makro-Grip HAUBEX 46 мм

Артикул: 61085-46

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Основные характеристики

В качестве зажимного устройства в HAUBEX используется модифицированная версия Makro•Grip®. Тонкая конструкция 5-осевых тисков и узкая ширина губок 46 мм обеспечивают идеальный доступ при обработке заготовок с 5 сторон. Максимальный размер заготовки прибл. 80 x 75 x 70 мм определяется высотой и диаметром зажимного кожуха. Примеры возможных размеров и формулу для их расчета можно найти в техническом паспорте в разделе загрузок.

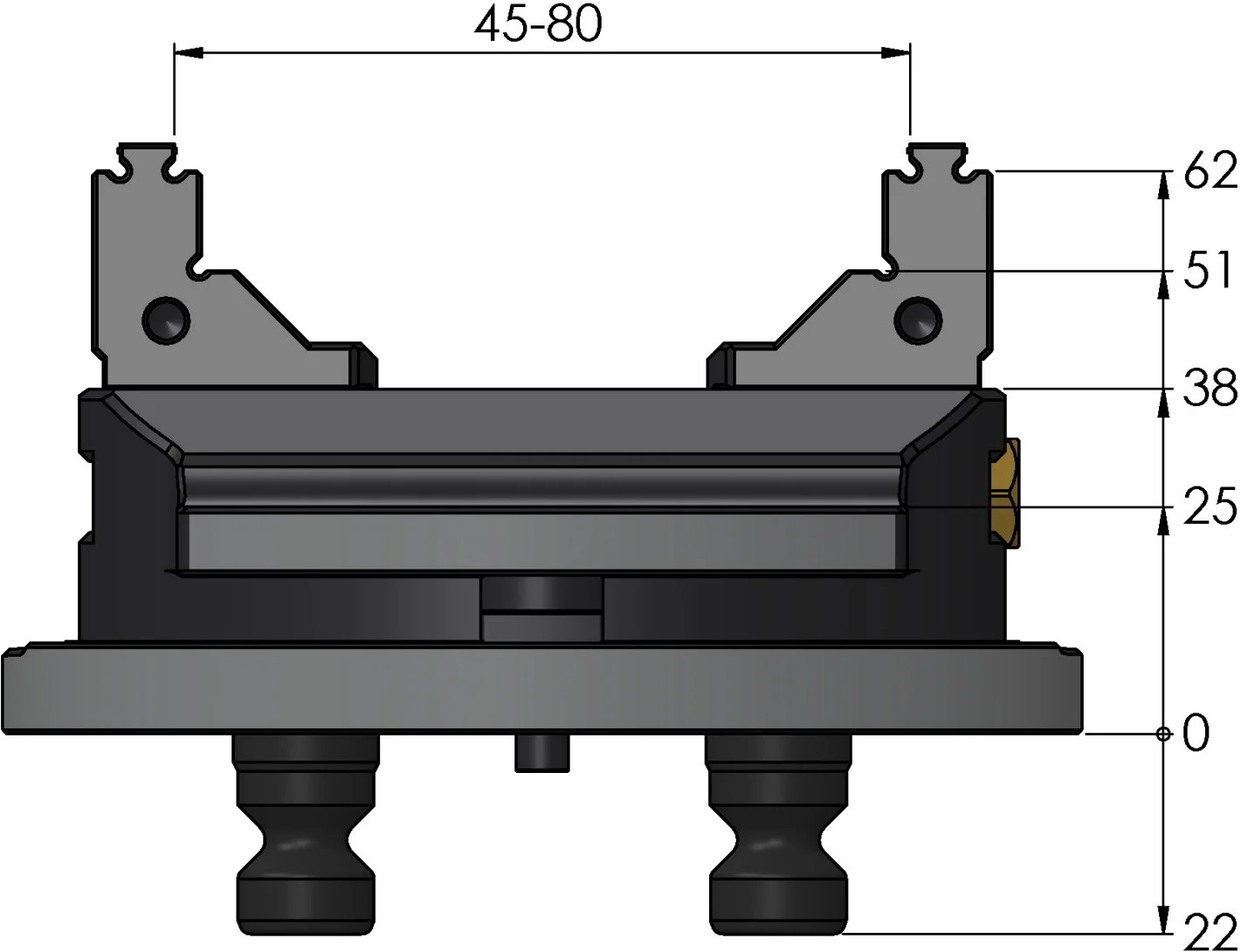

Диапазон зажима	0 - 80 mm (0" - 3.15")
Макс. размеры заготовки	80 x 75 x 70 mm (3.15" x 2.95" x 2.76")

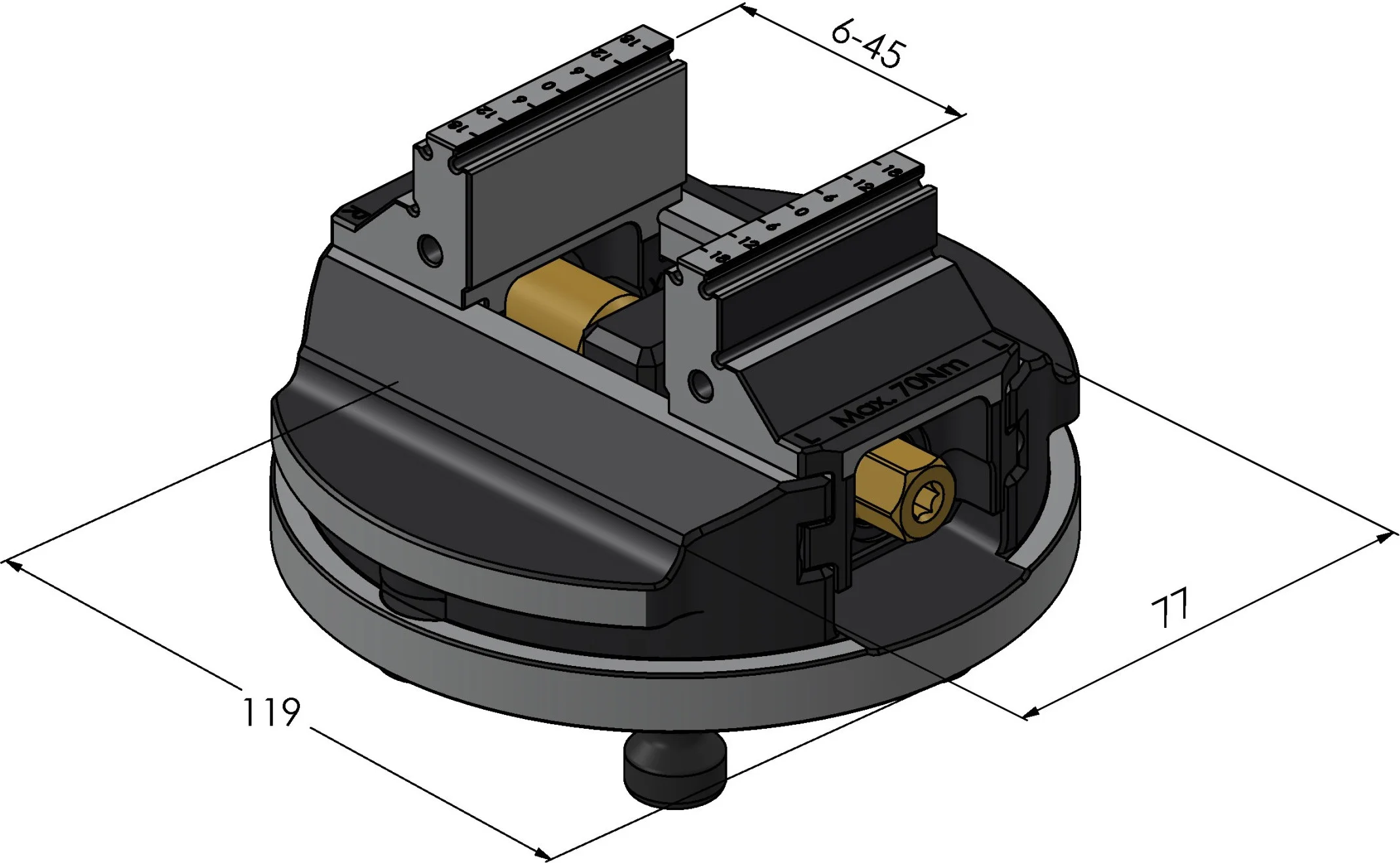

Габариты	⌀ 120 x 65 mm (4.72" x 2.56")
Метод зажима	по форме / по трению
Форма заготовки	кубическая
Количество в упаковке	1 штука
Вес	2.59 kg (5.71 lbs)
Материал	Сталь

Дополнительные особенности

Крутящий момент: 60 Nm (Максимально допустимый крутящий момент)
Размер зажимного штифта: 16 mm (0.63") (Диаметр зажимных штифтов)
Усилие зажима: 14.000 N (Усилие зажима при максимальном крутящем моменте)
Точность центрирования: ±0,02 mm (Допуск центрирования тисков)
Автоматизация: Да (Интерфейс автоматизации в комплекте)

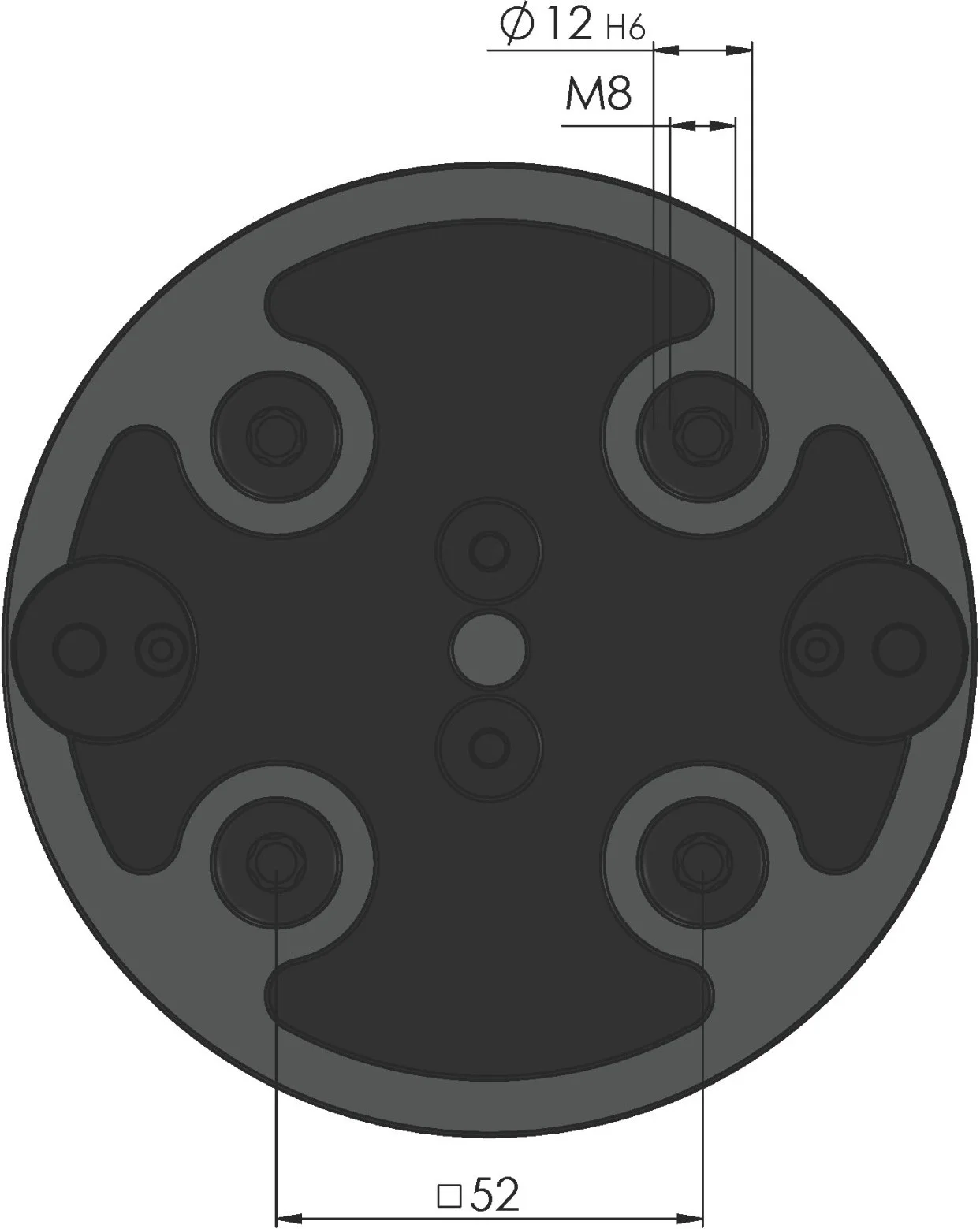

Шаговая сетка: 52 mm (2.05") (Шаг базовых отверстий)

Характеристики компонентов

Зажимные штифты

Диаметр	16 mm (0.63")
Для размера сетки	52
Резьбовой штифт	M8

Сменные губки

Размеры

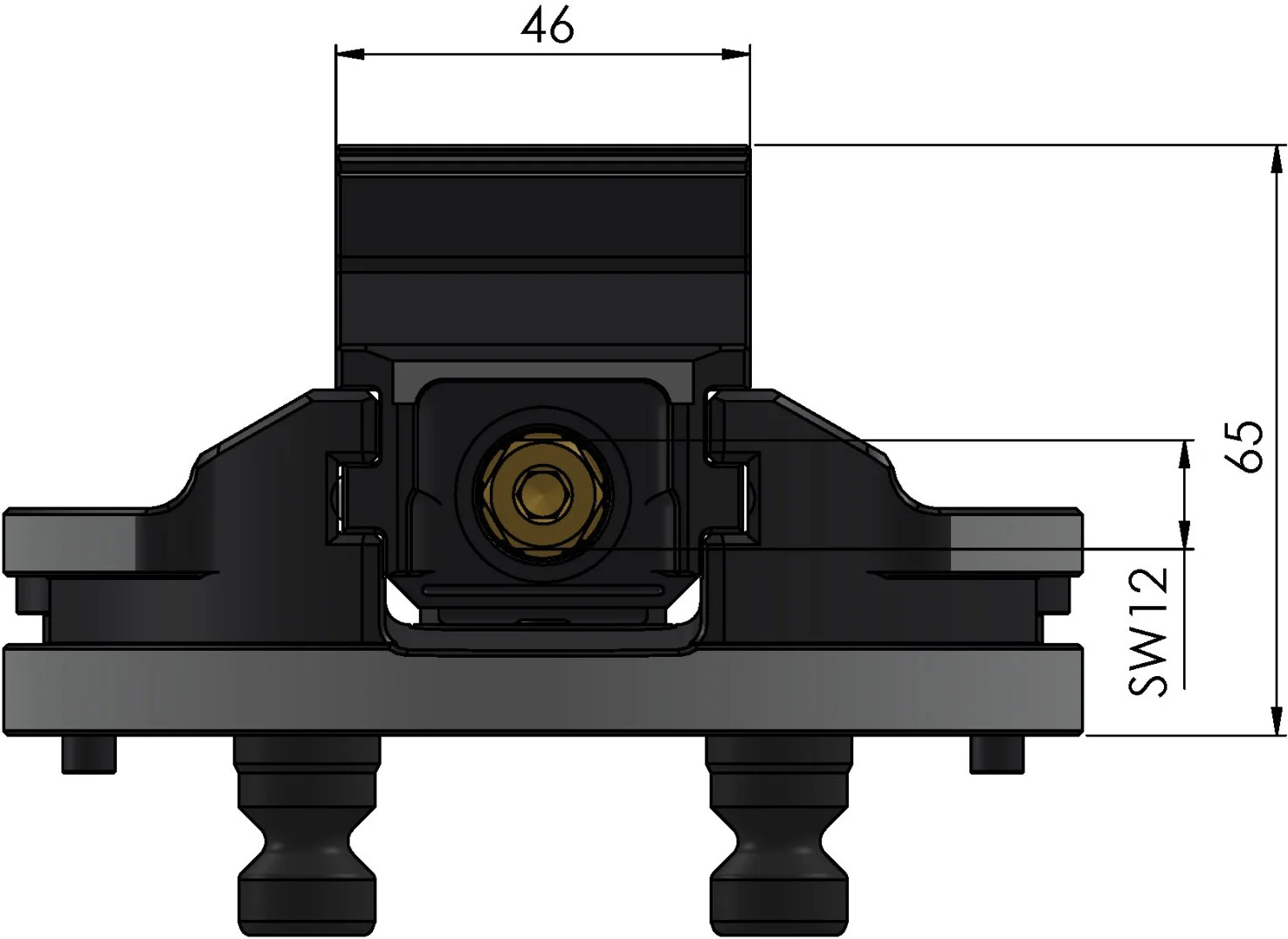

Ширина губок: 46 mm (1.81")

Шпиндель + Центральная деталь

Длина шпинделя	100 mm (3.94")
Шаг резьбы	M16 x 1.5

Примечание	—
Комплект поставки	—
