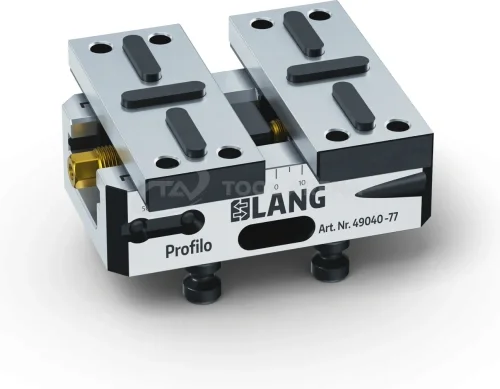

Тиски зажимные Profilo 77

Артикул: 49040-77

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Основные характеристики

Тиски Profilo с отдельно поставляемыми верхними губками представляют собой гибкое решение для зажима профильных и предварительно обработанных деталей. Мягкие верхние губки тисков Profilo, обрабатываемые индивидуально, устанавливаются на базовые губки с помощью призматических шпонок и крепятся снизу четырьмя винтами каждая. Они доступны в исполнении из стали и алюминия, а также могут изготавливаться на собственном производстве.

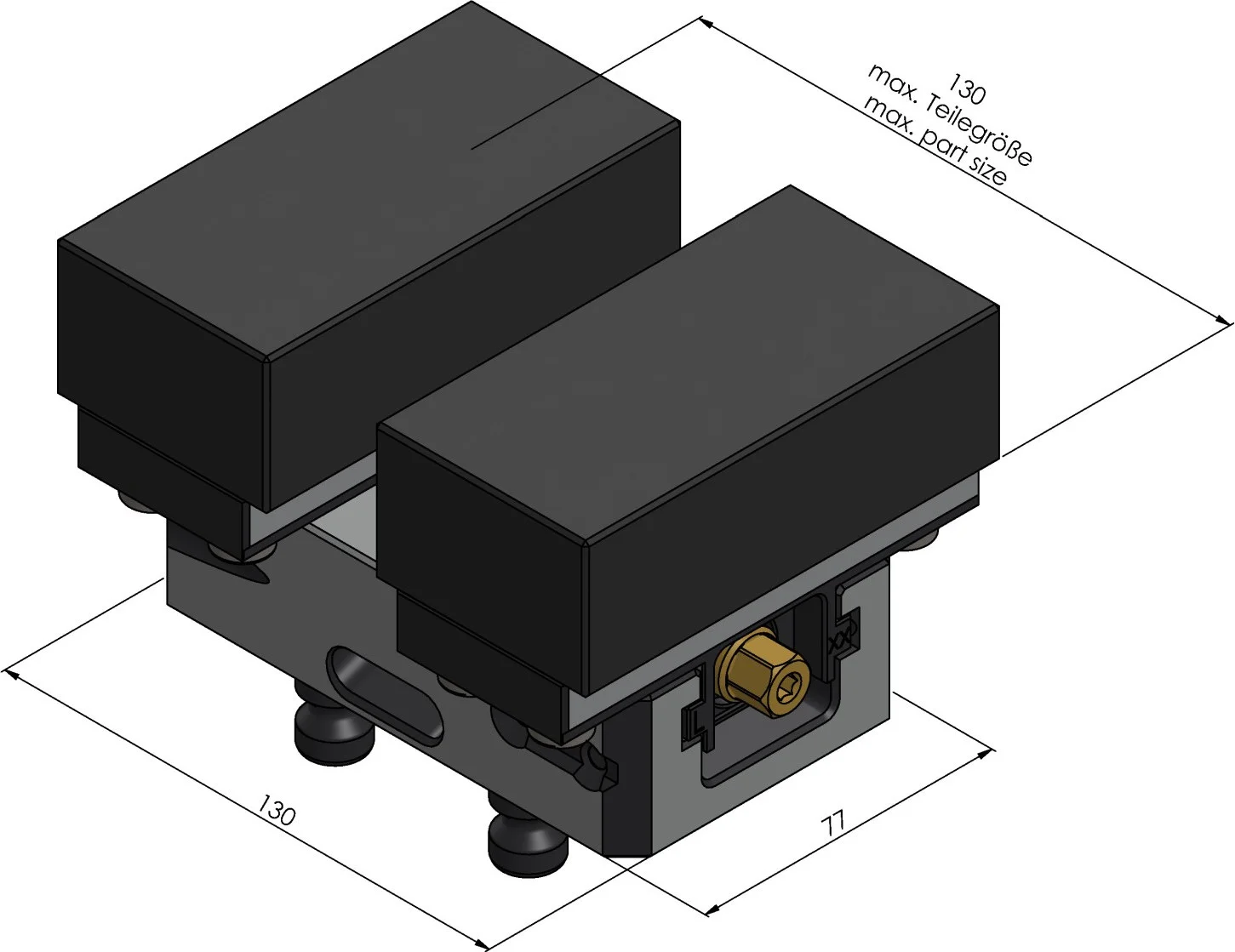

Диапазон зажима	0 - 130 mm (0" - 5.12")

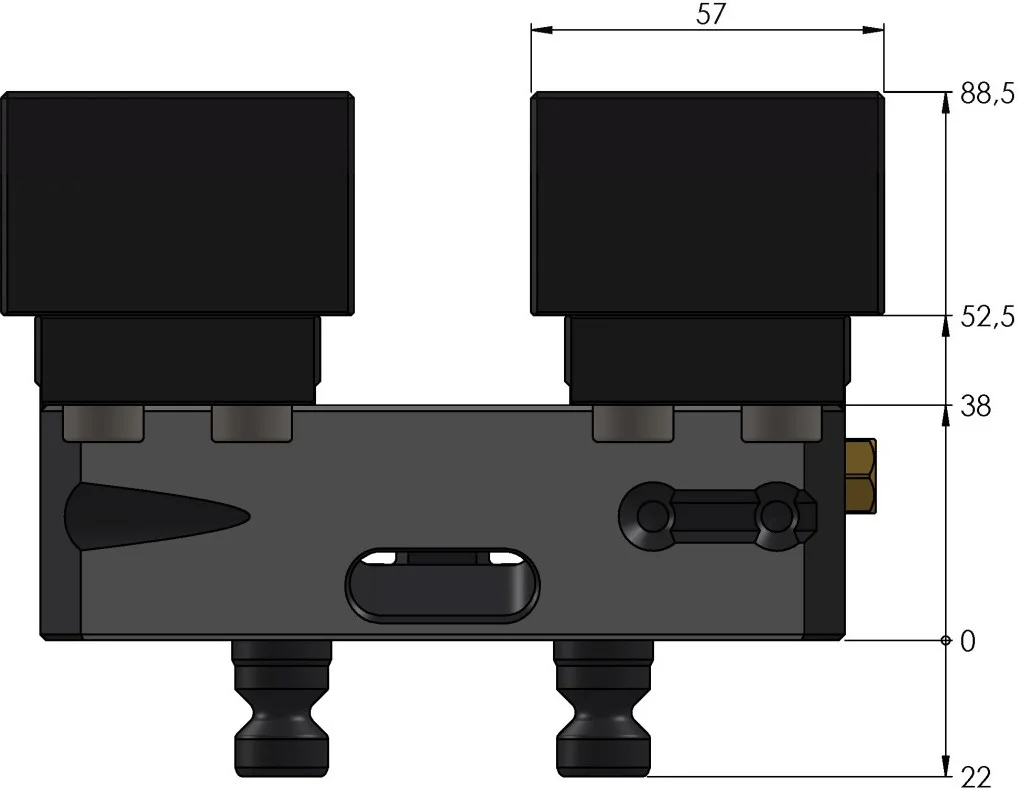

Габариты	130 x 77 x 52.5 mm (5.12" x 3.03" x 2.07")
Способ зажима	за счет трения
Форма заготовки	кубическая / цилиндрическая / асимметричная
Количество в упаковке	1 шт.
Вес	3.5 kg (7.72 lbs)
Материал	Сталь

Дополнительные особенности

Крутящий момент

60 Nm (Максимально допустимый крутящий момент)

Размер зажимных штифтов

16 mm (0.63") (Диаметр зажимных штифтов)

Усилие зажима

14.000 N (Усилие зажима при максимальном крутящем моменте)

Точность центрирования

±0,02 mm (Допуск центрирования тисков)

Шаг сетки

52 mm (2.05") (Шаг базовых отверстий)

Характеристики компонентов

Базовые губки

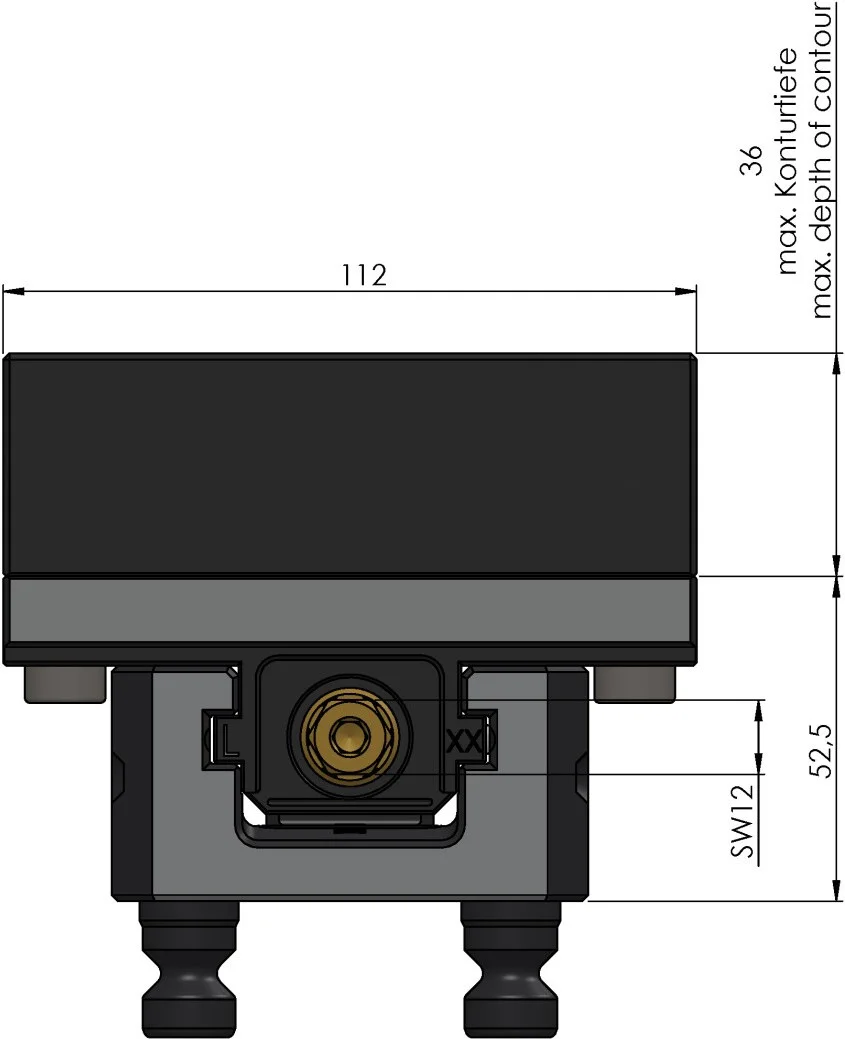

Размеры	Ширина губок: 112 mm (4.41") Длина губок: 46 mm (1.81")
Размер винта	M8

Шпиндель и центральный элемент

Длина шпинделя	135 mm (5.31")
Шаг резьбы	M16 x 1.5

Зажимные штифты

Диаметр	16 mm (0.63")
Для сетки размера	52
Резьбовой штифт	M8

Комплект поставки

1 х тиски, включая базовые губки
8 х винт M8 x 16 (DIN 7984)
