Quick•Point® 96, Grid Plate 2-fold, round, ø 384 x 27 mm, with mounting bores for 63 mm slot distance Item No. 45963

Артикул: 45963

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Основные технические данные

Круглая 2-местная координатная плита 96 предназначена для оснащения круглых столов станков среднего размера системой зажима нулевой точки на максимально большой площади. Благодаря схеме крепёжных отверстий она может устанавливаться на все столы станков с расстоянием между пазами 63 мм и позволяет размещать рядом одно или два зажимных устройства. Управление осуществляется с помощью зажимного винта или быстродействующего крепления Quick-Lock.

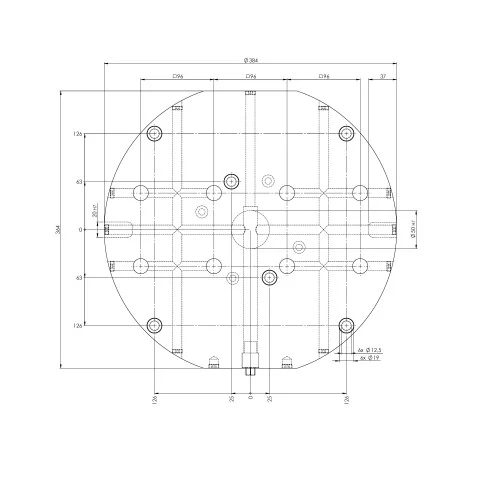

Размеры	⌀ 384 x 27 мм (15.12" x 1.06")
Тип зажима	Многократный зажим
Зажимные узлы	2-кратный
Крепёжные отверстия	для расстояния между пазами 63 мм
Шпоночные пазы	20 H7 / d. 50 H7
Индексные отверстия M5	Нет, но возможно (дополнительная услуга)
Упаковочная единица	1 шт.
Вес	22.6 кг (49.82 lbs)
Материал	Сталь

Дополнительные характеристики

Крутящий момент: 30 Нм. Максимально допустимый крутящий момент.
Размер тисков: 125. Размер совместимых тисков.
Применимость Quick-Lock: Да. Возможна установка системы быстрой фиксации.
Размер зажимной шпильки: 20 мм (0.79"). Диаметр подходящих зажимных шпилек.

Комплект поставки

1 х плита нулевой точки
6 х пластиковых заглушек Quick•Point® ø 20 мм (артикул 45008-20)
2 х 45096-30: Заглушки, ø 20 мм, для расстояния 96 мм, сталь (4 шт.)
1 х 45000-30: Съемник заглушек
2 х кольцевая гайка
