Координатная плита Quick•Point® 96 192 x 192 x 27 мм с монтажными отверстиями для расстояния между пазами 63 мм 45763

Артикул: 45763

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Данная координатная плита предназначена для станочных столов с шагом пазов 63 мм. Благодаря габаритам 192 x 192 мм оператор может выстроить в ряд несколько таких плит и сформировать непрерывную систему нулевой точки с сеткой 96 мм для установки зажимных приспособлений через стыки плит. Кроме того, плиту можно комбинировать с многоместными базовыми плитами, например на 2 или 4 места.

Технические характеристики

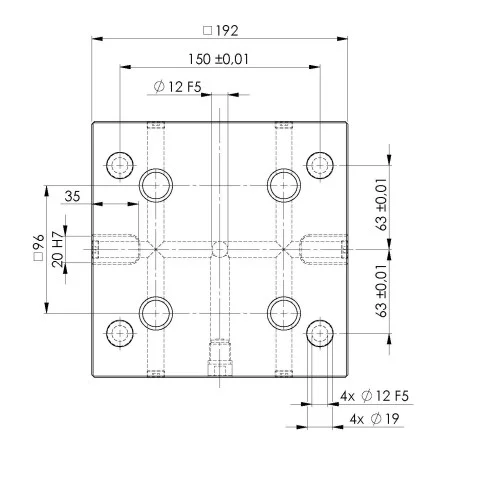

Габариты	192 x 192 x 27 мм (7.56" x 7.56" x 1.06")
Наличие зажимной кромки	Нет
Межплитное позиционирование	Да
Тип зажима	Одинарный зажим
Количество зажимных мест	1
Монтажные отверстия	Для расстояния между пазами 63 мм
Шпоночные пазы	20 H7
Фиксирующие отверстия M5	Нет, возможно изготовление под заказ (сервисная услуга)
Сетка системы нулевой точки	96
Диаметр зажимных штифтов	20 мм (0.79")
Размер совместимых тисков	125
Совместимость с Quick-Lock	Да (возможно подключение механизма быстрой фиксации)
Максимальный крутящий момент затяжки	30 Нм
Материал	Сталь
Масса	7.1 кг (15.65 lbs)
Упаковочная единица	1 шт.

Комплект поставки

1 x базовая плита системы нулевой точки
4 x пластиковые заглушки Quick•Point® ø 20 мм (арт. 45008-20)
1 x комплект пластиковых заглушек ø 20 мм для шага 96 мм (4 шт., арт. 45096-20)
