Quick•Point® 96, Single Plate 192 x 156 x 27 mm, with bores 150 x 100 / 50 mm and clamping edge Item No. 45400

Артикул: 45400

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Прижимной буртик этой базовой плиты с нулевой точкой позволяет закрепить её практически на любом столе станка с помощью прихватов. Модификация Quick•Point® 96 также широко применяется в качестве интерфейса для автоматизированной смены паллет или для индивидуальной технологической оснастки. Монтажные отверстия подходят для установки алюминиевых проставок Quick•Point®, обеспечивающих улучшенный доступ инструмента при 5-осевой обработке.

Технические характеристики

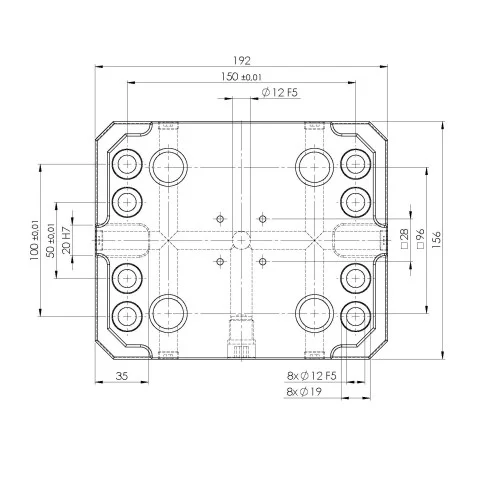

Габариты	192 x 156 x 27 мм (7.56" x 6.14" x 1.06")
Прижимной буртик	Да
Возможность межосевого совмещения плит	Нет
Тип зажима	Одинарный
Количество зажимных мест	1
Монтажные отверстия	150 x 100 / 50 мм
Шпоночные пазы	20 H7
Индексирующие отверстия M5	Да
Момент затяжки	30 Нм (максимально допустимый)
Размер совместимых тисков	125
Совместимость с Quick-Lock	Да (возможна установка механизма быстрого зажима)
Шаг координатной сетки	96 мм (межосевое расстояние нулевой точки)
Диаметр зажимных штифтов	20 мм (0.79")
Материал	Сталь
Вес	5.2 кг (11.46 lbs)
Упаковочная единица	1 шт.

Комплект поставки

1 x Базовая плита нулевой точки
8 x Защитных пластиковых заглушек Quick•Point® ø 20 мм (арт. 45008-20)
1 x Комплект защитных заглушек 45096-20: ø 20 мм, для расстояния 96 мм, пластик (4 шт.)
