Гидравлический люнет Kitagawa FRUA с вертикальной загрузкой, модель FRUA 2

Новинка

Модель

FRUA 2
FRUA 3
FRUA 3.1
FRUA 4
FRUA 5
FRUA 6

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

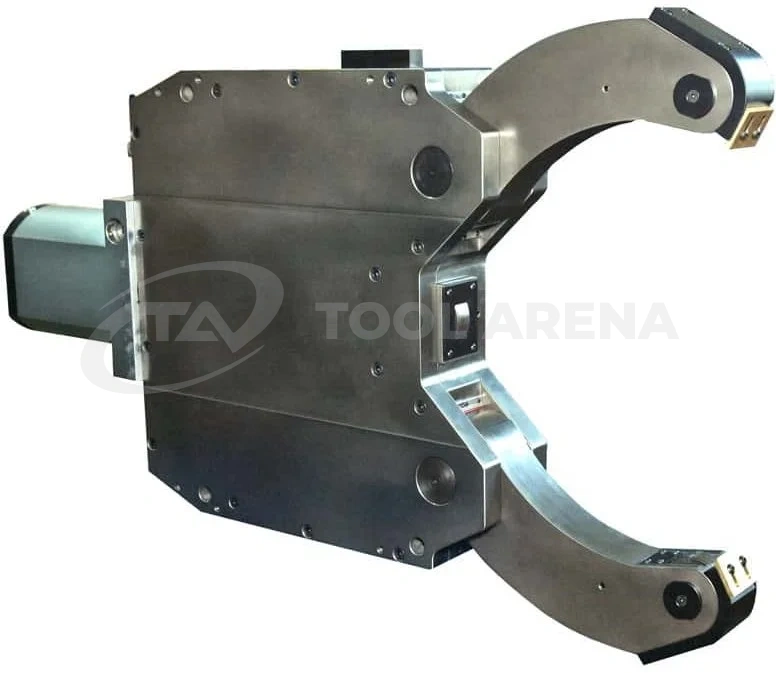

FRUA 2 - Гидравлический люнет для вертикальной загрузки

Гидравлический люнет FRUA 2 серии FRUA применяется в тех случаях, когда заготовку нужно загружать вертикально. Конструкция рассчитана на токарные станки и участки, где верхняя загрузка - основной способ подачи детали.

Ключевые параметры модели FRUA 2: диапазон центрирования 8-80 мм, макс. сила зажима на ролик до 350 даН, рабочее давление 8-60 бар, точность центрирования 0.02 мм и точность повторения 0.005 мм.

Диаметр цилиндра 50 мм, ориентировочная масса 18.5 кг. Модель FRUA 2 ориентирована на вертикальную загрузку заготовки - краном, порталом или роботом. Такая схема снижает риск столкновений при подаче детали сверху и ускоряет смену заготовок. Люнет сохраняет самоцентрирующийся гидравлический зажим и сервисные подключения. В комплекте - запасные ролики и стружкозащита.

Особенности

Предохранительный клапан
Предусмотрен контроль максимального раскрытия
Запасной комплект стружкозащиты
Запасной комплект роликов
Подвод сжатого воздуха
Подключение к централизованной смазке
Конструкция под вертикальную загрузку заготовки

Изображения

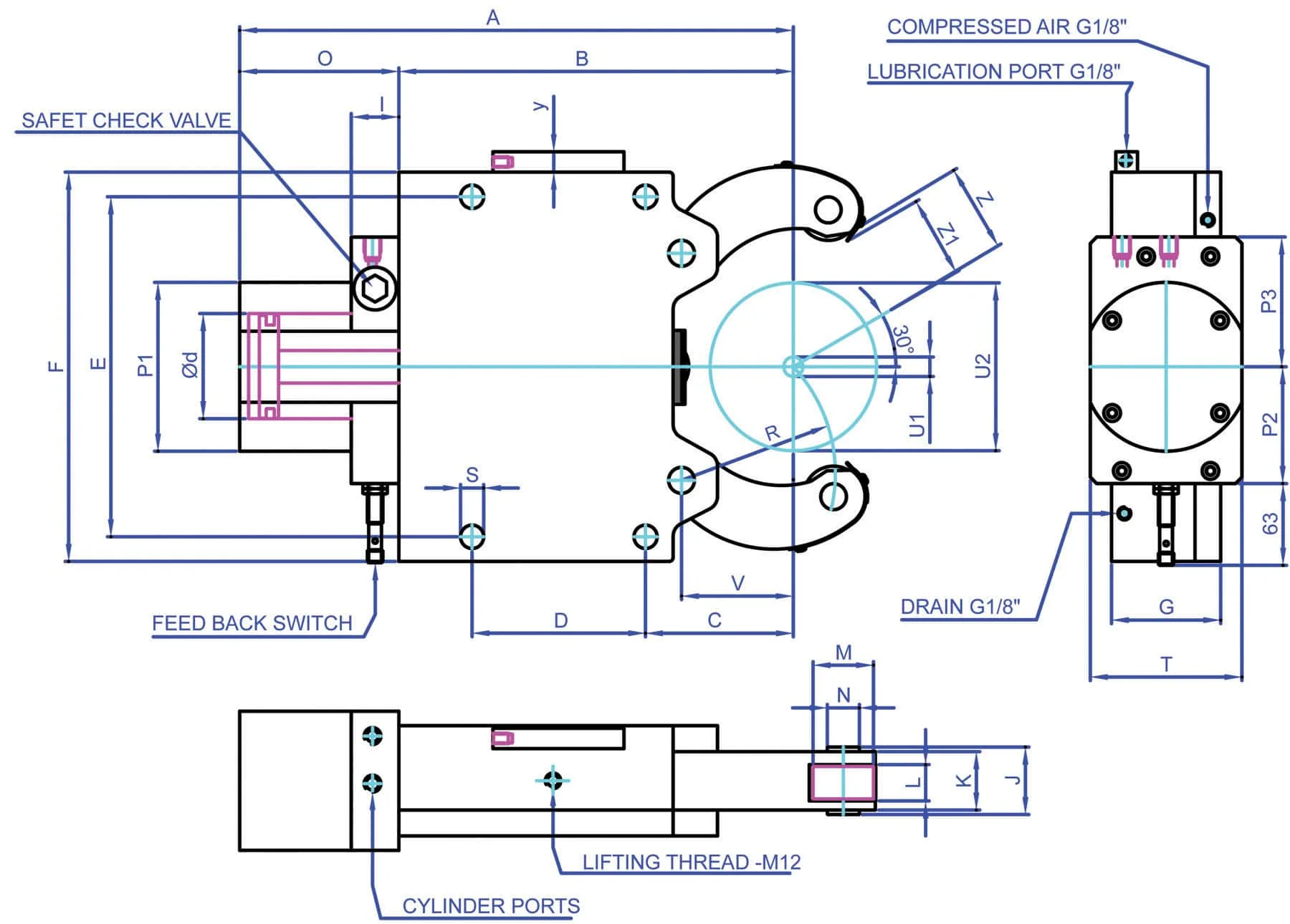

Технические параметры

A	B	C	D	E	F	G	I	J	K	L	M
295	195	70	85	170	205	70	33	42	35	19	35

N	O	P1	P2	P3	R	S	T	V	Y
21	100	102	66	75	75	14	68	60	19

Основные характеристики
Диапазон центрирования без стружкозащиты (U1)	8
Диапазон центрирования без стружкозащиты (U2)	80
Диапазон центрирования со стружкозащитой (3 части) (U1)	16
Диапазон центрирования со стружкозащитой (3 части) (U2)	80
Диаметр цилиндра, мм	50
Гидравлическое соединение (BSP)	1/4"
Рабочее давление мин. (макс.), бар	8(60)
Макс. сила зажима на ролик, даН	350
Сила зажима на ролик при 15 бар, даН	100
Точность центрирования по всему диапазону, мм	0.02
Точность повторения, мм	0.005
Макс. окружная скорость роликов, м/мин	950
Масса (ориентировочно), кг	18.5

Технические параметры могут быть изменены без предварительного уведомления.
