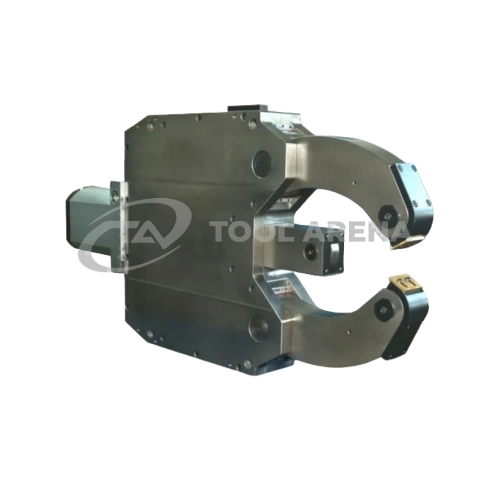

Гидравлический самоцентрирующийся люнет Kitagawa FRU7

Новинка

Модель

FRU1
FRU2J
FRU3J
FRU3.1J
FRU3.2J
FRU4J
FRU5
FRU5.1
FRU6
FRU7
FRU8

Под заказ

Нашли дешевле?

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

FRU7 - Гидравлический самоцентрирующийся люнет

Серия FRU, модель FRU7: гидравлический люнет для стандартных применений на токарных станках. Опора самоцентрирующаяся, привод гидравлический - удобно для серийной и единичной обработки валов.

Основные характеристики FRU7: диапазон центрирования 200-530 мм, макс. сила зажима на ролик до 4 000 даН, рабочее давление 6-70 бар, точность центрирования 0.08 мм и точность повторения 0.02 мм.

Диаметр цилиндра 150 мм, ориентировочная масса 520 кг. Люнет FRU7 применяют для поддержки длинных валов и труб при черновом и чистовом точении. Самоцентрирующаяся схема упрощает настройку и повышает стабильность обработки. Монтаж возможен на станки с горизонтальной или наклонной станиной; кронштейны подбираются под конкретный станок. В комплекте - запасные ролики и запасная стружкозащита.

Особенности

Предохранительный клапан
Предусмотрен контроль максимального раскрытия
Запасной комплект стружкозащиты
Запасной комплект роликов
Подвод сжатого воздуха
Подключение к централизованной смазке
Монтаж на станки с горизонтальной и наклонной станиной
Кронштейны крепления поставляются под конкретный станок
Диапазоны зажима в серии FRU - от 4 до 800 мм

Изображения

Видео

Технические параметры

A	B	C	D	E	F	G	I	J	K	L	M
1235.5	898	320	440	650	720	162	60	94	82	32	100

N	O	P1	P2	P3	P4	R	S	T	V	Y
55	337.5	238	143	158	869.5	390	27	190	292.5	27

Основные характеристики
Диапазон центрирования без стружкозащиты (U1)	200
Диапазон центрирования без стружкозащиты (U2)	530
Диапазон центрирования со стружкозащитой (3 части) (U1)	191
Диапазон центрирования со стружкозащитой (3 части) (U2)	530
Диаметр цилиндра, мм	150
Гидравлическое соединение (BSP)	3/8"
Рабочее давление мин. (макс.), бар	6(70)
Макс. сила зажима на ролик, даН	4000
Сила зажима на ролик при 15 бар, даН	900
Точность центрирования по всему диапазону, мм	0.08
Точность повторения, мм	0.02
Макс. окружная скорость роликов, м/мин	570
Масса (ориентировочно), кг	520

Технические параметры могут быть изменены без предварительного уведомления.
