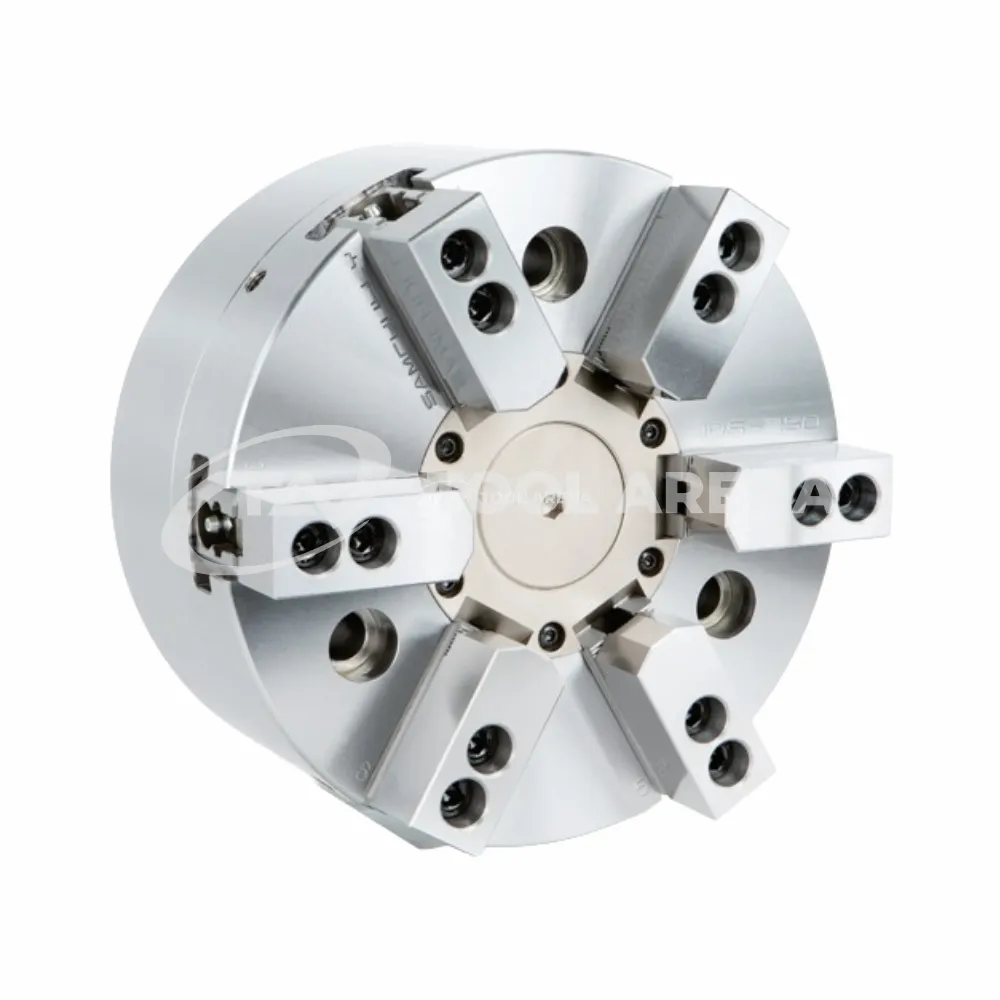

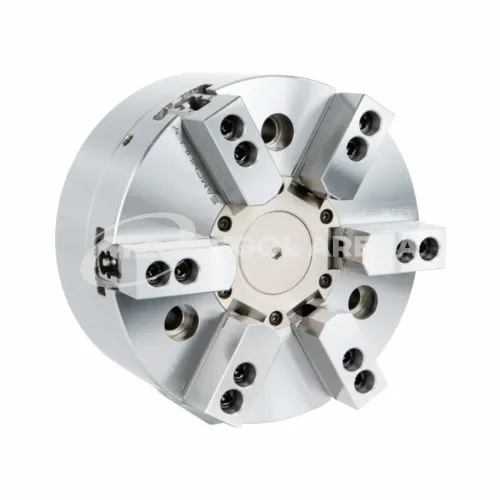

IDS-630 Самоцентрирующийся патрон с 6 (2+2+2) кулачками Samchully

IDS-630 Самоцентрирующийся патрон с 6 (2+2+2) кулачками Samchully – для обработки крупногабаритных деталей

Самоцентрирующийся механизированный патрон IDS-630 от Samchully оснащён шестью кулачками, расположенными по схеме 2+2+2. Наружный диаметр 630 мм (24 дюйма) и отсутствие сквозного отверстия делают его подходящим для зажима крупных заготовок при токарной обработке на низких скоростях (до 800 об/мин).

Конструкция и особенности

Патрон IDS-630 относится к серии IDS и имеет механизированный тип привода. Основные конструктивные параметры:

• Наружный диаметр – 630 мм (24"), что позволяет работать с заготовками большого диаметра.
• Шесть кулачков, сгруппированных в три пары (2+2+2), обеспечивают равномерное распределение усилия зажима по окружности.
• Диаметр посадки на шпиндель – 380 мм.
• Центральное отверстие отсутствует – патрон не имеет сквозного отверстия, что увеличивает жёсткость конструкции.
• Диаметр расположения крепёжных болтов – 330,2 мм.
• Максимальная частота вращения – 800 об/мин, что характерно для крупногабаритных патронов, рассчитанных на работу с массивными деталями.
• Ширина патрона – 195 мм, вес – 425 кг.

Применение

Благодаря большому наружному диаметру и шестикулачковой конструкции, патрон IDS-630 применяется на токарных станках для зажима крупных и тяжёлых заготовок, требующих равномерного усилия по всей окружности. Схема 2+2+2 позволяет надёжно фиксировать детали, склонные к деформации, например, тонкостенные цилиндры или кольца. Отсутствие сквозного отверстия ограничивает использование патрона для обработки пруткового материала, но повышает жёсткость при зажиме массивных деталей. Максимальная скорость 800 об/мин достаточна для черновой и получистовой обработки крупных поковок, отливок и сварных конструкций.

Самоцентрирующийся патрон Samchully IDS-630 с шестью кулачками (2+2+2) и диаметром 630 мм предназначен для механизированного зажима крупногабаритных заготовок на токарных станках. Конструкция без сквозного отверстия и низкая максимальная частота вращения ориентированы на тяжёлые режимы резания.
