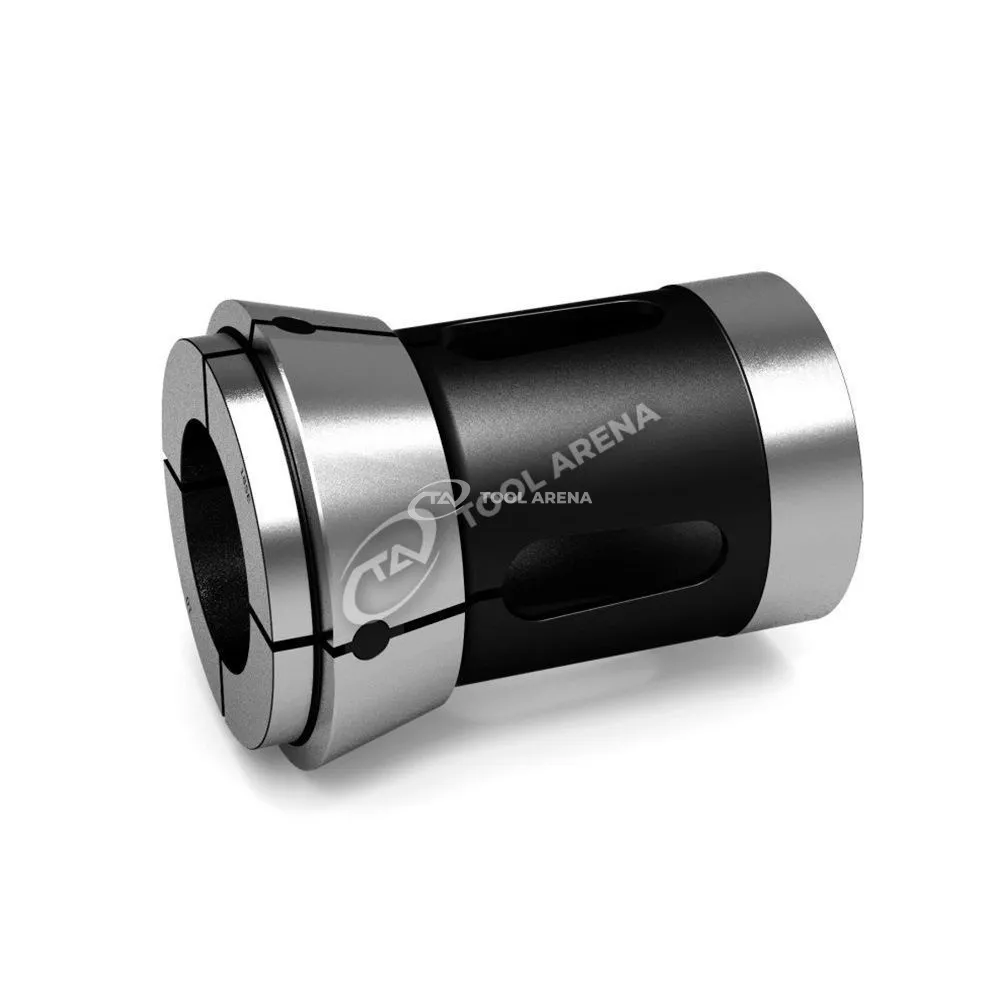

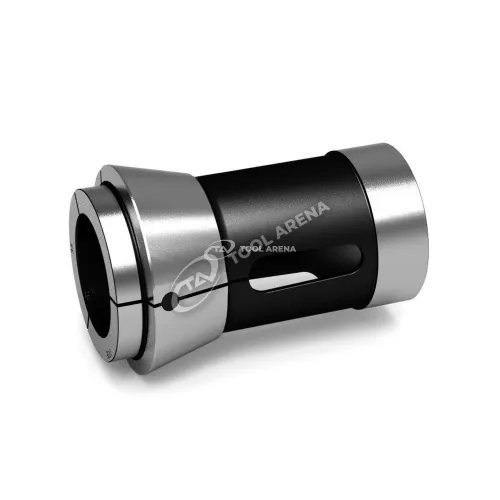

138Е Цанга зажимная FATPOL

Цанга зажимная 138Е FATPOL — универсальность для круглых, шестигранных и квадратных заготовок

Цанга 138Е бренда FATPOL предназначена для закрепления прутков и заготовок на токарных станках с ЧПУ и токарных автоматах. Модель соответствует стандарту DIN 6343 и позволяет обрабатывать детали различного профиля без смены оснастки, что расширяет возможности оборудования.

Конструкция и особенности

• Типы зажимаемых профилей: цанга рассчитана на круглые заготовки (внутренний диаметр R от 1 до 16 мм), шестигранные (S от 4 до 13 мм) и квадратные (K от 4 до 11 мм). Это даёт возможность работать с разными формами материала.

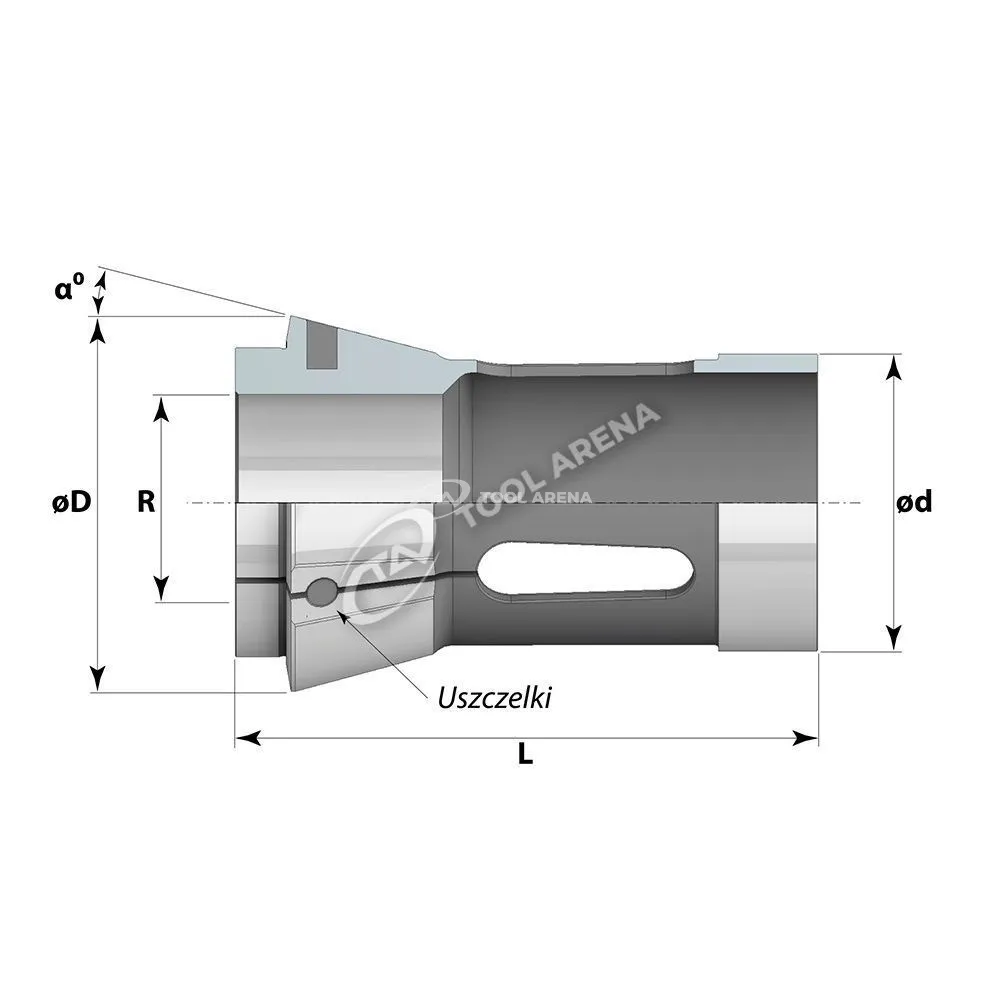

• Присоединительные размеры: наружный диаметр корпуса — 28 мм, диаметр присоединительной части d — 20 мм, общая длина L — 67 мм. Угол конуса α — 16°, что характерно для стандартных цанговых патронов.
• Стандарт DIN 6343: соответствие немецкому стандарту гарантирует совместимость с большинством токарных патронов, выпускаемых по этому регламенту.
• За основу взят тип цанги 138Е — форма и геометрия подходят для установки в соответствующее посадочное место.

Применение

Цанга 138Е FATPOL применяется на токарных станках с ЧПУ и токарных автоматах для зажима пруткового материала при точении, сверлении, нарезании резьбы и других операциях. Возможность фиксации круга, шестигранника и квадрата в указанных диапазонах делает её удобной для серийного производства деталей из прутка различного сечения. Например, диапазон внутреннего диаметра 1–16 мм позволяет обрабатывать как тонкие оси, так и заготовки среднего размера, а наличие шестигранного и квадратного диапазонов — изготавливать болты, гайки и другие элементы крепежа без промежуточной переналадки.

Цанга зажимная 138Е FATPOL — универсальное решение для токарных станков с ЧПУ и автоматов, обеспечивающее зажим трёх типов профиля в одном корпусе. Благодаря соответствию DIN 6343 и фиксированной геометрии (угол 16°, присоединительный диаметр 20 мм, наружный диаметр 28 мм), она подходит для стандартных цанговых патронов и позволяет быстро переходить между круглыми, шестигранными и квадратными заготовками.
