TZNA.0052 Цанга зажимная FATPOL

Цанга зажимная TZNA.0052 FATPOL — универсальность для круглых, шестигранных и квадратных заготовок

Цанга зажимная TZNA.0052 бренда FATPOL предназначена для установки на токарные станки с ЧПУ и токарные автоматы. Изделие обеспечивает надёжное крепление деталей в процессе обработки благодаря конструктивным особенностям, указанным в технических параметрах.

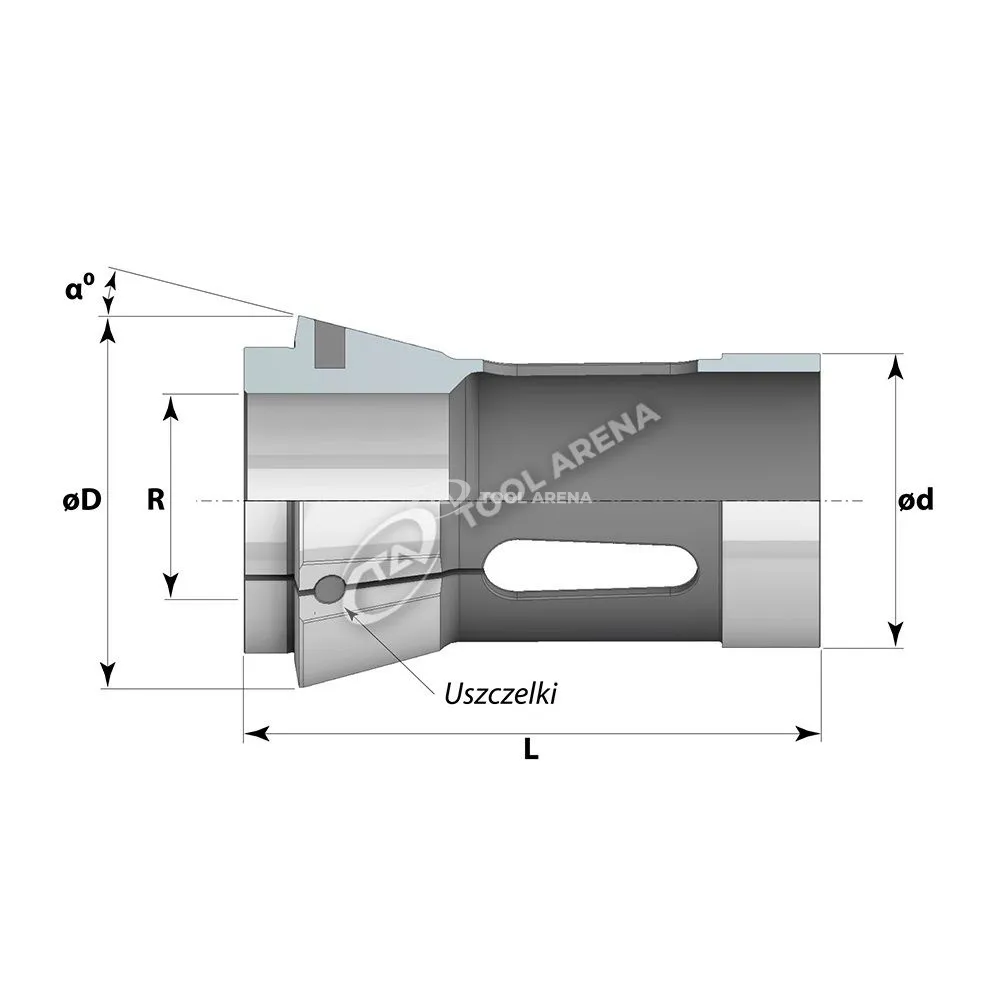

Конструкция и особенности

• Наружный диаметр 63 мм — корпус цанги рассчитан на работу в шпиндельных узлах соответствующего размера.
• Присоединительный диаметр d 52 мм и угол конуса α 15° — стандартные посадочные параметры для большинства токарных патронов и цанговых механизмов.
• Общая длина 92 мм — обеспечивает достаточную глубину захвата заготовки.
• Диапазон внутреннего диаметра (R) 3 ÷ 45 мм — цанга охватывает широкий ряд круглых прутков и втулок.
• Диапазон шестигранника (S) 4 ÷ 39 мм — позволяет зажимать шестигранные профили без переоснастки.
• Диапазон квадрата (K) 4 ÷ 31 мм — даёт возможность работать с квадратными заготовками.
• Присоединительная резьба не предусмотрена — фиксация осуществляется через конусное соединение (тип TZN по стандарту производителя).

Применение

Цанга TZNA.0052 применяется на токарных станках с ЧПУ и токарных автоматах для зажима прутков, фасонных деталей и заготовок различного сечения. Благодаря диапазонам R, S, K один экземпляр инструмента закрывает множество типоразмеров круглых, шестигранных и квадратных профилей. Это сокращает время на переналадку оборудования при смене обрабатываемой детали.

Цанга зажимная TZNA.0052 FATPOL с наружным диаметром 63 мм, присоединительным диаметром 52 мм и углом конуса 15° подходит для токарных станков, требующих универсального зажима круглых (3–45 мм), шестигранных (4–39 мм) и квадратных (4–31 мм) заготовок. Инструмент выпускается по стандарту TZN и не требует резьбового соединения для установки.
