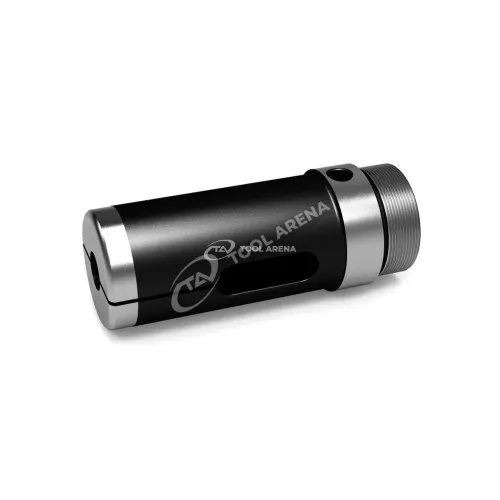

TZPA.0077 Цанга подающая FATPOL

Артикул: TZPA.0077

Характеристики

Наружный диаметр, мм

Диапазон внутреннего диаметра R, мм

10 ÷ 67

Диапазон внутреннего шестигранника S, мм

10 ÷ 58

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Цанга подающая FATPOL TZPA — универсальность для круглых, шестигранных и квадратных прутков

Подающая цанга TZPA.0077 предназначена для использования в податчиках прутка на токарных автоматах. Она рассчитана на зажим заготовок с различной формой сечения — круг, шестигранник, квадрат — в широком диапазоне размеров.

Конструкция и особенности

Наружный диаметр 76 мм и присоединительная резьба M74×1,5 L обеспечивают надёжную установку цанги в податчик; диаметр присоединительной части составляет 77,5 мм.
Общая длина цанги — 210 мм, что является стандартным габаритом для данного типа оснастки.
Внутреннее отверстие выполнено с тремя профилями:
- круглое сечение (R) — от 10 до 67 мм;
- шестигранник (S) — от 10 до 58 мм;
- квадрат (K) — от 10 до 46 мм.
Благодаря этому одна цанга подходит для заготовок разной формы и размеров без необходимости замены.
Изделие соответствует стандарту DIN6344 TZp, что гарантирует совместимость с большинством податчиков прутка, работающих по этому стандарту.

Применение

Цанга применяется в податчиках прутка токарных автоматов для удержания и подачи металлических заготовок. Она подходит для обработки круглых, шестигранных и квадратных прутков в указанных диапазонах размеров. Используется в серийном и мелкосерийном производстве на станках с ЧПУ и универсальных токарных автоматах, оснащённых податчиками под стандарт DIN6344 TZp.

Цанга подающая FATPOL TZPA.0077 — это оснастка для токарных автоматов, рассчитанная на работу с прутками трёх типов профиля в широком диапазоне сечений. Стандартные присоединительные размеры и соответствие DIN6344 TZp делают её пригодной для большинства податчиков прутка без дополнительной адаптации.

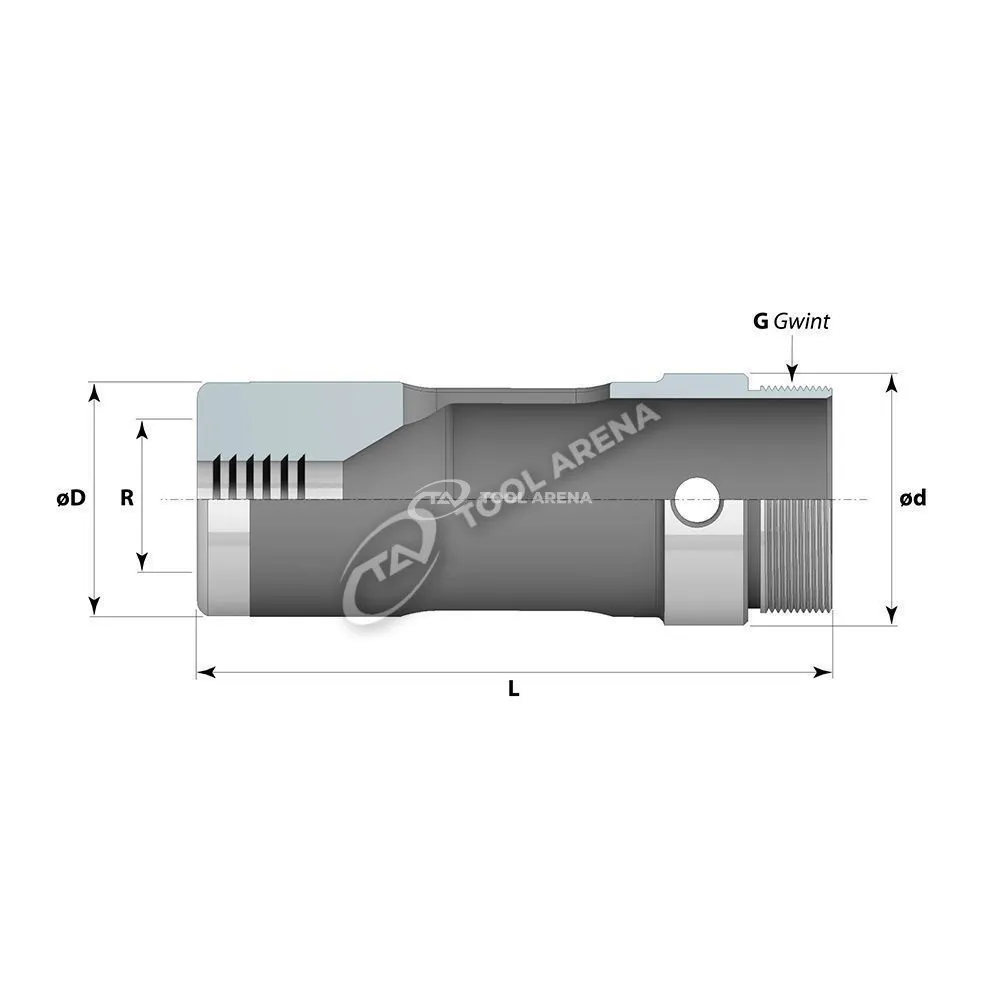

Характеристики

Наружный диаметр, мм	76
Диапазон внутреннего диаметра R, мм	10 ÷ 67
Диапазон внутреннего шестигранника S, мм	10 ÷ 58
Диапазон внутреннего квадрата K, мм	10 ÷ 46
Диаметр присоединительной части d, мм	77,5
Общая длина цанги L, мм	210
Угол α°	-
Максимальный размер присоединительной резьбы G	M74 x 1,5 L

Дополнительно
Стандарт	DIN6344 TZp
Диаметр носика цанги D2, мм	-
Длина носика цанги L2, мм	-
Диаметр крепёжного отверстия Z, мм	-
