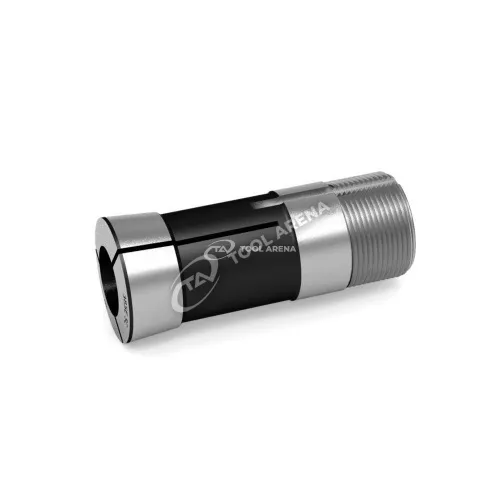

349E Цанга зажимная FATPOL

Цанга зажимная 349E FATPOL – универсальность для трёх профилей заготовок

Цанга зажимная 349E от FATPOL предназначена для использования на токарных станках с ЧПУ и токарных автоматах. Модель позволяет зажимать заготовки различного сечения – круглого, шестигранного и квадратного – в одном корпусе, что сокращает время на переналадку оборудования.

Конструкция и особенности

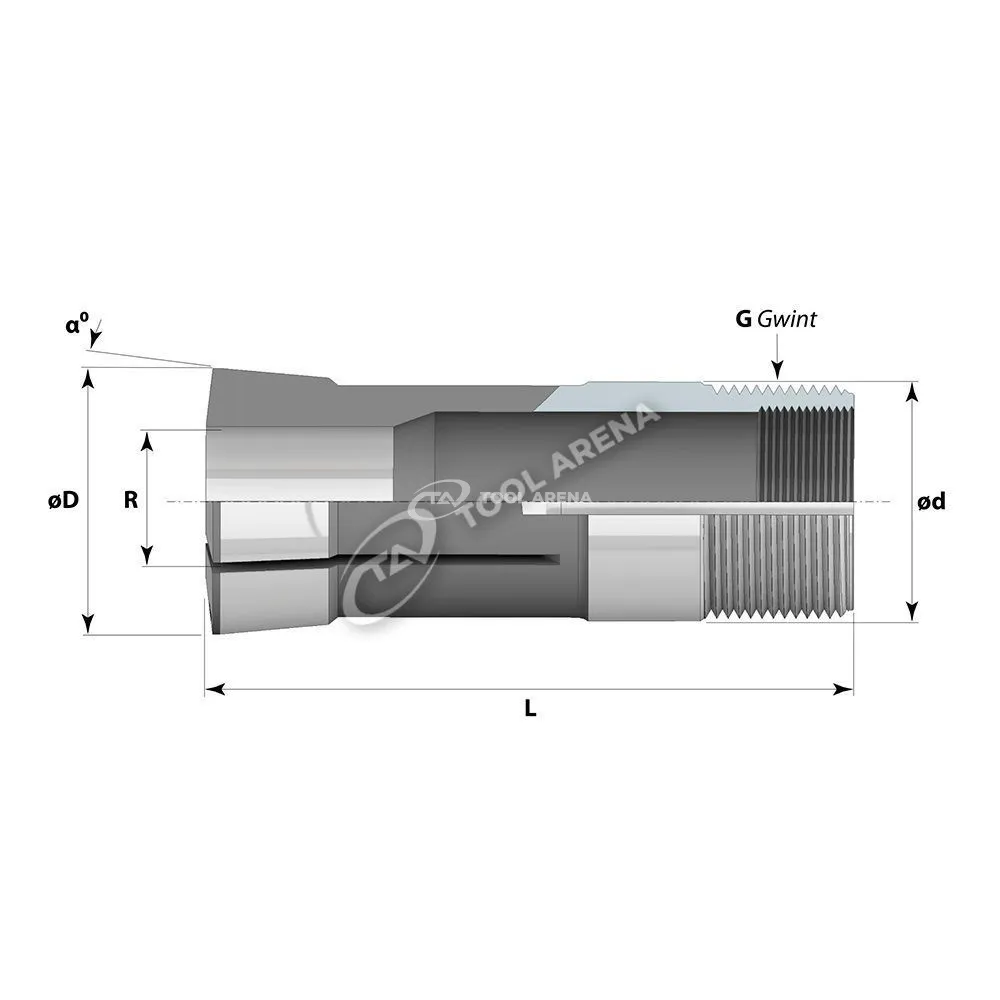

• Наружный диаметр 26,3 мм – стандартный посадочный размер для большинства цанговых патронов.
• Диаметр присоединительной части 20 мм – обеспечивает точное позиционирование в шпинделе.
• Общая длина 73 мм – компактный инструмент для работы в ограниченном пространстве.
• Угол конуса 15° – соответствует требованиям DIN 6341, что гарантирует надёжное зажатие.
• Максимальный размер присоединительной резьбы S 19,7 x 1,666 – специальная резьба для фиксации цанги в патроне.
• Диапазоны зажима:
  • Внутренний диаметр (R): 1,5 ÷ 19 мм – для круглых прутков;
  • Внутренний шестигранник (S): 6,0 ÷ 12,0 мм – для шестигранных профилей;
  • Внутренний квадрат (K): 4 ÷ 10 мм – для квадратных заготовок.
• Стандарт DIN 6341 – цанга изготовлена по общепринятому промышленному стандарту.

Применение

Цанга 349E используется при токарной обработке на станках с ЧПУ и автоматах. Благодаря возможности зажимать детали с круглым, шестигранным и квадратным сечением, она подходит для производства валов, втулок, крепежа и других деталей из прутка. Диапазоны 1,5–19 мм (круг), 6–12 мм (шестигранник) и 4–10 мм (квадрат) охватывают распространённые типоразмеры заготовок, часто встречающиеся в машиностроении и приборостроении.

Цанга зажимная 349E FATPOL – это решение для быстрой смены профиля обрабатываемой детали без замены оснастки, выполненное по стандарту DIN 6341. Модель рассчитана на круглые, шестигранные и квадратные заготовки в указанных диапазонах, что делает её универсальным инструментом для токарных работ с ЧПУ.
