TZG.0032 Цанга зажимная FATPOL

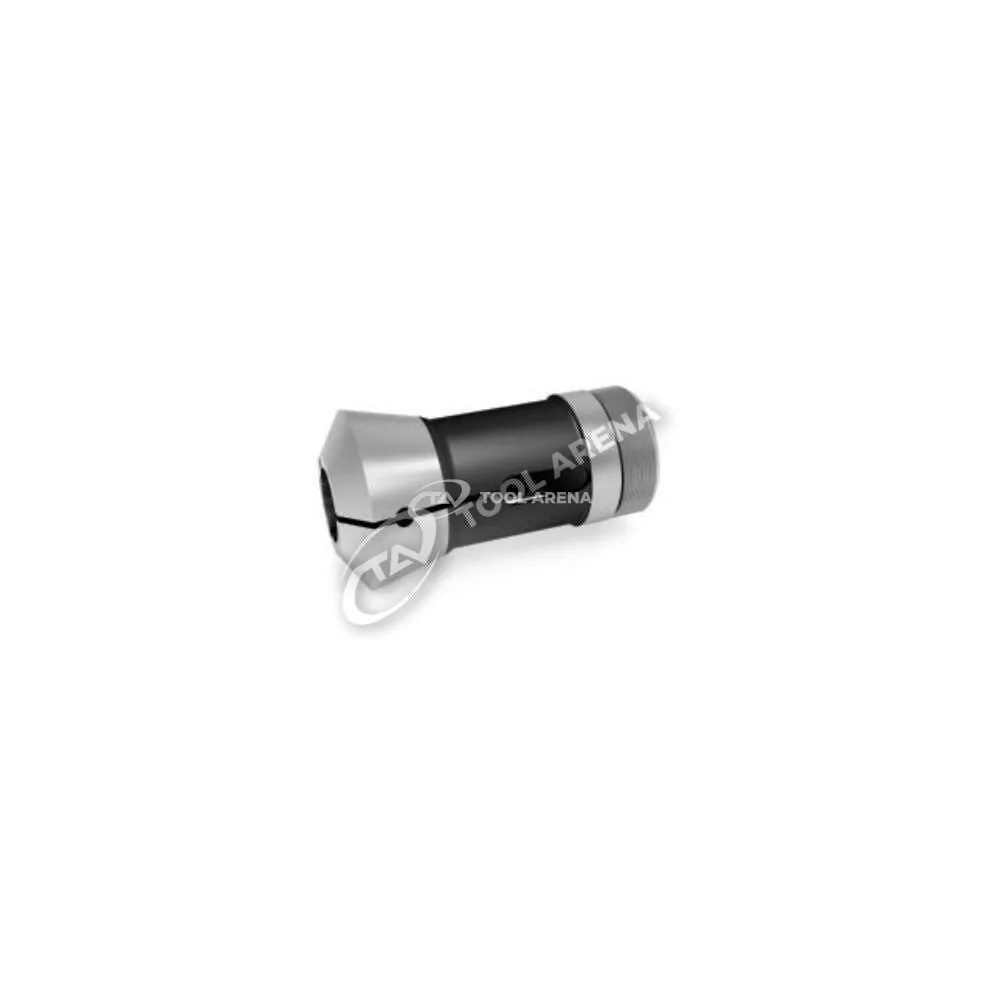

Цанга зажимная TZG.0032 FATPOL – универсальность для трёх форм заготовок

Цанга зажимная TZG.0032 бренда FATPOL предназначена для использования на токарных станках с ЧПУ и токарных автоматах. Модель рассчитана на зажим заготовок круглого, шестигранного и квадратного сечения в широком диапазоне размеров, что расширяет её применение при обработке деталей различной конфигурации.

Конструкция и особенности

• Наружный диаметр 40 мм – стандартный посадочный размер для многих цанговых патронов.
• Диаметр присоединительной части 32 мм – обеспечивает совместимость с соответствующими посадочными гнёздами.
• Присоединительная резьба M32 x 1,5 – позволяет надёжно фиксировать цангу на шпинделе или в патроне.
• Общая длина 90 мм – подходит для установки в стандартные цанговые узлы.
• Угол конуса α 15° – обеспечивает центрирование и зажим при втягивании цанги.
• Диапазон зажима круглых заготовок (R): 3–25 мм – охватывает широкий спектр диаметров прутка или деталей.
• Диапазон зажима шестигранных заготовок (S): 6–21 мм – позволяет работать с шестигранным прокатом.
• Диапазон зажима квадратных заготовок (K): 4–17 мм – даёт возможность обрабатывать квадратные профили.
• Стандарт TZg – технические характеристики соответствуют данному отраслевому стандарту.

Применение

Цанга TZG.0032 применяется на токарных станках с ЧПУ и токарных автоматах для зажима заготовок различной формы. Благодаря трём внутренним профилям (круглый, шестигранный, квадратный) она подходит для обработки прутков, фасонных деталей и изделий из сортового проката. Диапазон каждого профиля позволяет переключаться между размерами без смены инструмента, что актуально для мелкосерийного и серийного производства.

Цанга зажимная TZG.0032 FATPOL сочетает универсальность по форме заготовки и стандартные присоединительные размеры (диаметр 40 мм, резьба M32×1,5, угол 15°), что делает её подходящей для широкого круга токарных операций с круглыми, шестигранными и квадратными деталями в диапазоне от 3 до 25 мм (круг) и аналогичных диапазонах для других профилей.
