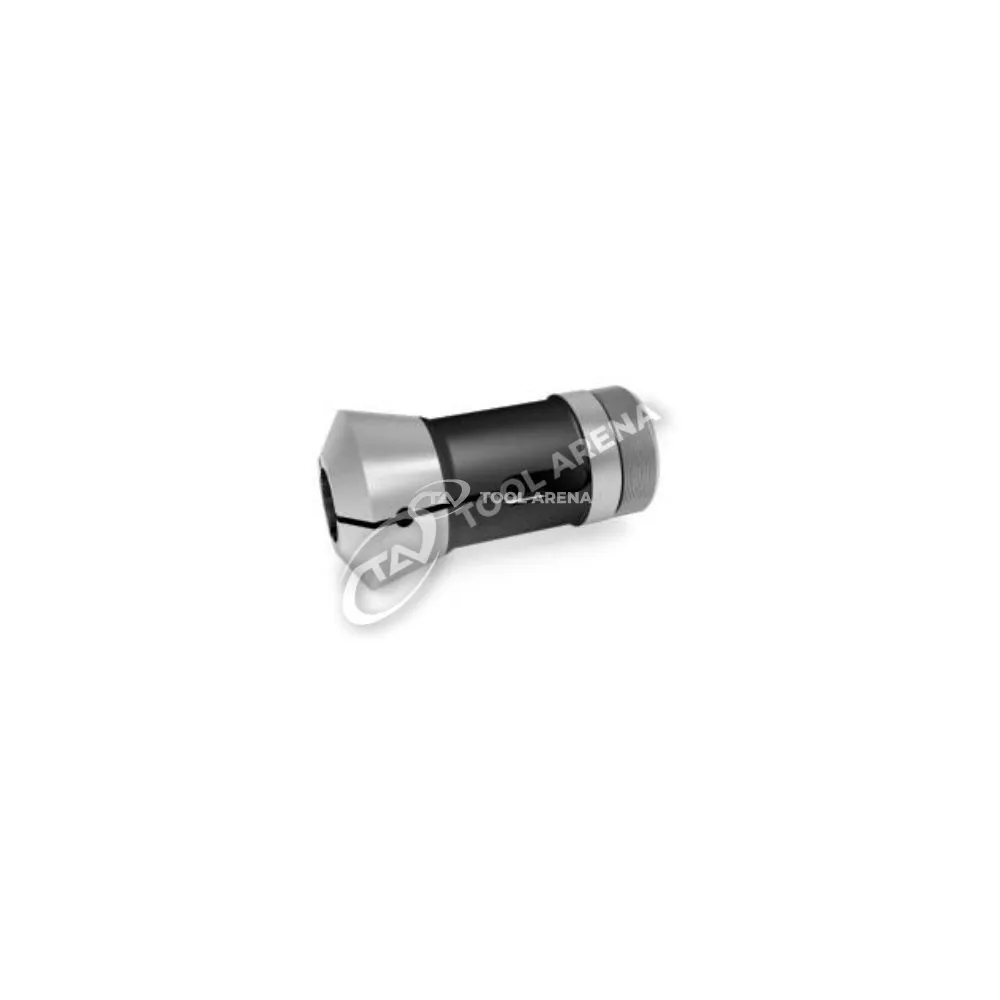

TZG.0034 Цанга зажимная FATPOL

Артикул: TZG.0034

Характеристики

Наружный диаметр, мм

38.7

Диапазон внутреннего диаметра R, мм

3 ÷ 25

Диапазон внутреннего шестигранника S, мм

6 ÷ 21

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Зажимная цанга FATPOL TZG.0034 — универсальность для круглых, шестигранных и квадратных заготовок

Цанга зажимная FATPOL TZG.0034 предназначена для установки на токарные станки с ЧПУ и токарные автоматы. Модель обеспечивает фиксацию заготовок различного профиля, что расширяет технологические возможности оборудования.

Конструкция и особенности

Форма зажима: цанга рассчитана на три типа поперечного сечения заготовок — круглое (Ø 3–25 мм), шестигранное (S 6–21 мм) и квадратное (K 4–17 мм). Это позволяет использовать одну оснастку для разных видов прутка.
Геометрия корпуса: наружный диаметр 38,7 мм, общая длина 78 мм. Угол конуса α° = 12,30° — стандартный посадочный угол для многих токарных патронов.
Присоединение к станку: диаметр присоединительной части 34 мм, максимальный размер присоединительной резьбы G — M33×1,5. Обеспечивает совместимость с соответствующими гайками и втулками.
Стандарт: TZg — модель соответствует отраслевому стандарту на цанги данной серии.

Применение

Благодаря широкому диапазону внутренних размеров цанга Fatpol TZG.0034 подходит для обработки деталей из круглого, шестигранного и квадратного проката. Используется на токарных станках с ЧПУ и автоматах, где требуется быстрая смена типа заготовки без замены цангового патрона. Диапазон зажима от 3 до 25 мм (круг) перекрывает многие типовые задачи в металлообработке.

Цанга зажимная FATPOL TZG.0034 с резьбой присоединения M33×1,5, углом конуса 12,30° и тремя формами зажима (круг, шестигранник, квадрат) — универсальное решение для токарных станков различного назначения.

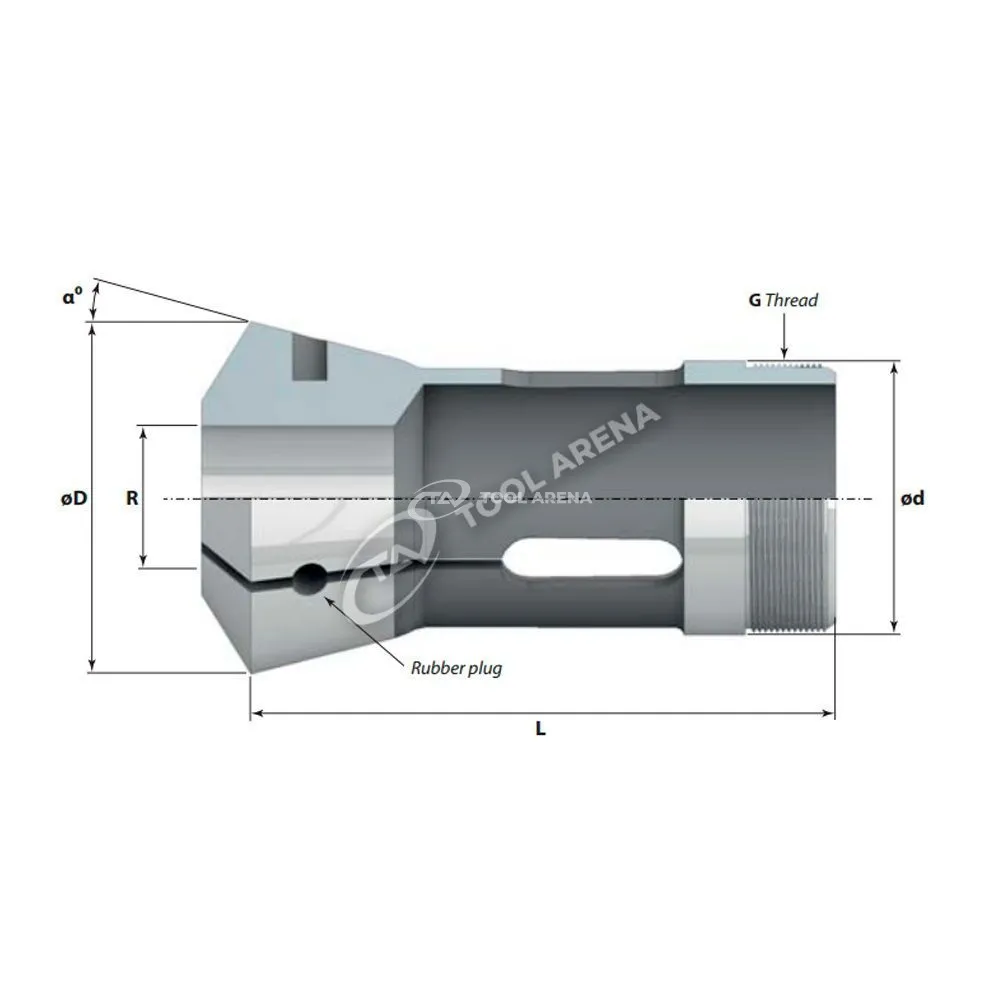

Характеристики

Наружный диаметр, мм	38.7
Диапазон внутреннего диаметра R, мм	3 ÷ 25
Диапазон внутреннего шестигранника S, мм	6 ÷ 21
Диапазон внутреннего квадрата K, мм	4 ÷ 17
Диаметр присоединительной части d, мм	34
Общая длина цанги L, мм	78
Угол α°	12,30°
Максимальный размер присоединительной резьбы G	M33 x 1,5

Дополнительно
Стандарт	TZg
Диаметр носика цанги D2, мм	-
Длина носика цанги L2, мм	-
Диаметр крепёжного отверстия Z, мм	-
