TZWA.0090 Цанга зажимная FATPOL

Артикул: TZWA.0090

Характеристики

Наружный диаметр, мм

Диапазон внутреннего диаметра R, мм

3 ÷ 67

Диапазон внутреннего шестигранника S, мм

10 ÷ 57

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Цанга зажимная TZWA.0090 FATPOL — универсальность для круглых, шестигранных и квадратных заготовок

Цанга зажимная TZWA.0090 (FATPOL) предназначена для надёжной фиксации заготовок на токарных станках. Благодаря конструкции с конусом 15,05° и присоединительной резьбой M85x1,5, она обеспечивает точное центрирование и стабильное закрепление деталей различной формы.

Конструкция и особенности

Характеристики:

Диапазон зажима круглых заготовок (R): 3–67 мм;
Диапазон зажима шестигранных заготовок (S): 10–57 мм;
Диапазон зажима квадратных заготовок (K): 10–46 мм;
Диаметр присоединительной части: 90 мм;
Присоединительная резьба: M85 x 1,5 L;
Общая длина цанги: 219 мм;
Угол конуса: 15,05°;
Стандарт: TZw.

Цанга охватывает широкий интервал диаметров, что позволяет обрабатывать заготовки от мелких (3 мм) до крупных (67 мм) без частой смены оснастки. Возможность зажима шестигранных и квадратных профилей расширяет область применения — подходит для работы с прутком, фасонным прокатом и предварительно обработанными деталями.

Применение

Цанга TZWA.0090 применяется в токарной обработке на станках с ЧПУ и токарных автоматах для фиксации заготовок с круглым, шестигранным и квадратным сечением. Диапазон 3–67 мм по внутреннему диаметру делает её пригодной для изготовления валов, втулок, крепежа и других деталей. Конструкция с конусом 15,05° обеспечивает надёжное центрирование, что важно для точной обработки.

Цанга зажимная TZWA.0090 FATPOL — универсальный инструмент для токарных работ, объединяющий возможность зажима трёх типов профилей в широком размерном диапазоне.

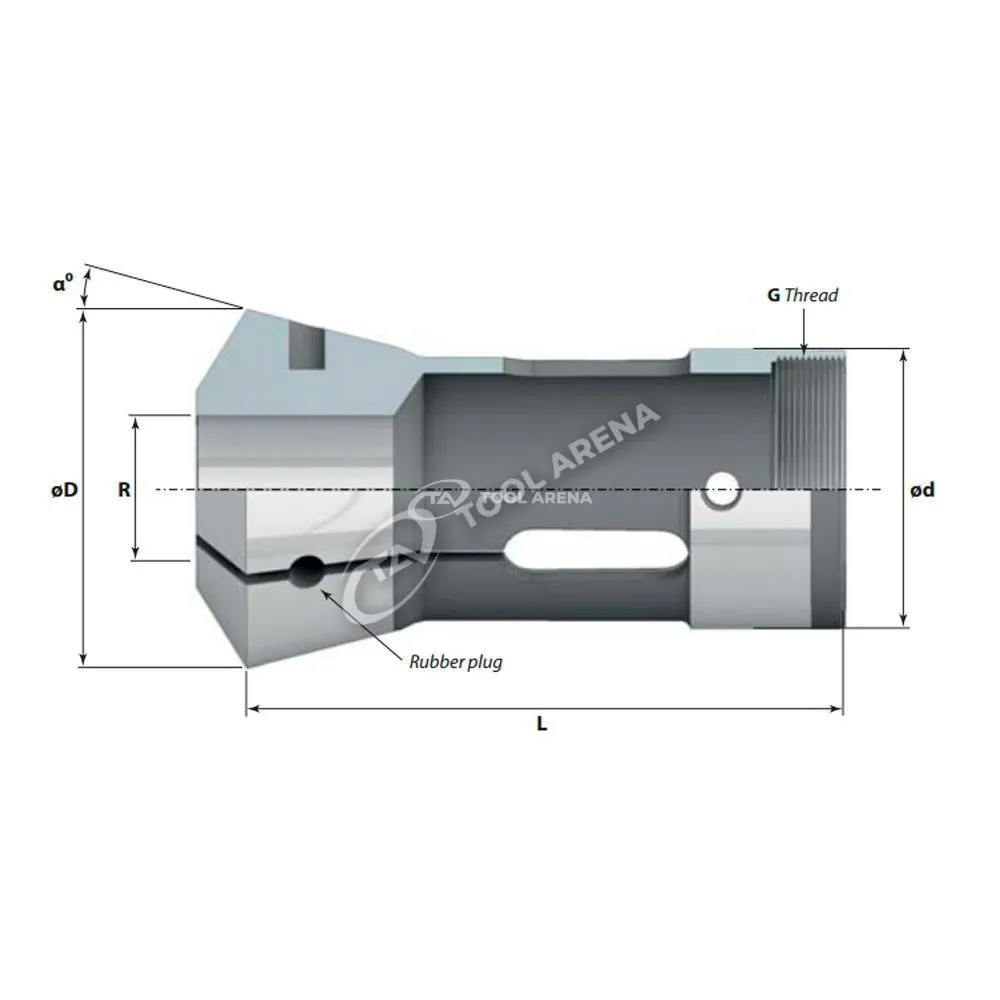

Характеристики

Наружный диаметр, мм	-
Диапазон внутреннего диаметра R, мм	3 ÷ 67
Диапазон внутреннего шестигранника S, мм	10 ÷ 57
Диапазон внутреннего квадрата K, мм	10 ÷ 46
Диаметр присоединительной части d, мм	90
Общая длина цанги L, мм	219
Угол α°	15,05°
Максимальный размер присоединительной резьбы G	M85 x 1,5 L

Дополнительно
Стандарт	TZw
Диаметр носика цанги D2, мм	-
Длина носика цанги L2, мм	-
Диаметр крепёжного отверстия Z, мм	-
