9039E Цанга зажимная FATPOL

Артикул: 9039E

Характеристики

Наружный диаметр, мм

60.4

Оборудование

SCHÜTTE

Диапазон внутреннего диаметра R, мм

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Цанга зажимная FATPOL 9039E – для токарных автоматов SCHÜTTE

Цанга зажимная FATPOL 9039E предназначена для использования на токарных станках с ЧПУ и токарных автоматах SCHÜTTE. Модель выполнена по стандарту SHOOTING и рассчитана на установку в соответствующие цанговые патроны.

Конструкция и особенности

Наружный диаметр 60,4 мм – определяет размер посадочного гнезда в шпинделе или зажимном устройстве станка.
Присоединительная резьба M40×1,5 – служит для крепления цанги к тяге или гайке патрона.
Диаметр присоединительной части 46 мм – обеспечивает центрирование и дополнительную фиксацию в патроне.
Общая длина 120 мм – подходит для обработки деталей с различным вылетом.
Угол конуса α = 15° – соответствует типовому профилю цанговых патронов, обеспечивающему равномерное обжатие заготовки.
Оборудование SCHÜTTE – цанга совместима с токарными автоматами и станками этого производителя.

Применение

Цанга FATPOL 9039E применяется для зажима прутковых заготовок, готовых деталей и инструмента при токарной обработке. Благодаря длине 120 мм и углу 15° подходит для стандартных цанговых патронов токарных автоматов SCHÜTTE. Присоединительная резьба M40×1,5 и посадочный диаметр 46 мм обеспечивают установку на соответствующие узлы станка.

Цанга зажимная FATPOL 9039E с наружным диаметром 60,4 мм, длиной 120 мм, присоединительной резьбой M40×1,5 и углом 15° предназначена для токарного оборудования SCHÜTTE и соответствует стандарту SHOOTING.

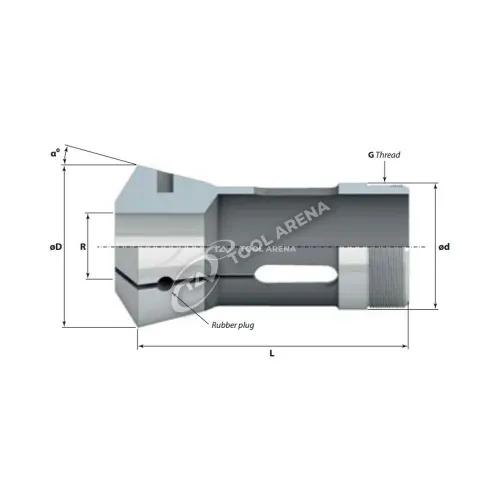

Характеристики

Наружный диаметр, мм	60.4
Оборудование	SCHÜTTE
Диапазон внутреннего диаметра R, мм	-
Диапазон внутреннего шестигранника S, мм	-
Диапазон внутреннего квадрата K, мм	-
Диаметр присоединительной части d, мм	46
Общая длина цанги L, мм	120
Угол α°	15°
Максимальный размер присоединительной резьбы G	M40 x 1,5 L

Дополнительно
Стандарт	SHOOTING
Диаметр носика цанги D2, мм	-
Длина носика цанги L2, мм	-
Диаметр крепёжного отверстия Z, мм	-
