9043E Цанга зажимная FATPOL

Артикул: 9043E

Характеристики

Наружный диаметр, мм

Оборудование

SCHÜTTE

Диапазон внутреннего диаметра R, мм

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

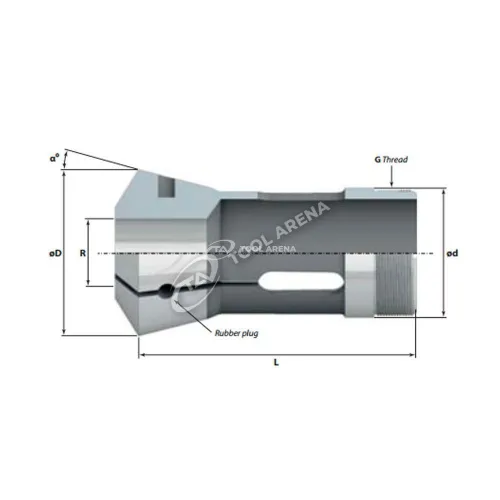

9043E Цанга зажимная FATPOL — для токарных станков SCHÜTTE с присоединительной резьбой M42×1,5

Цанга зажимная 9043E FATPOL предназначена для использования на токарных станках с ЧПУ и токарных автоматах производства SCHÜTTE. Модель оснащена присоединительной резьбой M42×1,5 и соответствует стандарту SHOOTING, что обеспечивает совместимость с соответствующим оборудованием.

Конструкция и особенности

Наружный диаметр: 65 мм — корпус цанги имеет посадочный размер, соответствующий гнезду станка.
Диаметр присоединительной части (d): 48 мм — обеспечивает точное центрирование при установке в шпиндель.
Общая длина (L): 125 мм — подходит для штатных гнёзд токарного оборудования SCHÜTTE.
Угол конуса (α): 15° — повторяет геометрию зажимного механизма, что упрощает монтаж.
Присоединительная резьба: M42×1,5 L — используется для крепления цанги на шпинделе станка.
Стандарт: SHOOTING — подтверждает соответствие установленным техническим нормам.

Применение

Цанга зажимная 9043E FATPOL применяется на токарных станках с ЧПУ и токарных автоматах SCHÜTTE. Она используется для зажима заготовок при токарной обработке. Благодаря присоединительной резьбе M42×1,5 и диаметру посадочной части 48 мм цанга легко устанавливается на соответствующий шпиндель, а угол конуса 15° обеспечивает надёжную фиксацию.

Цанга 9043E FATPOL — сменный зажимной элемент для станков SCHÜTTE, выполненный по стандарту SHOOTING. Параметры (наружный диаметр 65 мм, длина 125 мм, угол 15°, резьба M42×1,5) гарантируют совместимость с оборудованием и точность позиционирования при обработке.

Характеристики

Наружный диаметр, мм	65
Оборудование	SCHÜTTE
Диапазон внутреннего диаметра R, мм	-
Диапазон внутреннего шестигранника S, мм	-
Диапазон внутреннего квадрата K, мм	-
Диаметр присоединительной части d, мм	48
Общая длина цанги L, мм	125
Угол α°	15°
Максимальный размер присоединительной резьбы G	M42 x 1,5 L

Дополнительно
Стандарт	SHOOTING
Диаметр носика цанги D2, мм	-
Длина носика цанги L2, мм	-
Диаметр крепёжного отверстия Z, мм	-
