9067E Цанга зажимная FATPOL

Артикул: 9067E

Характеристики

Наружный диаметр, мм

64.7

Оборудование

PITTLER

Диапазон внутреннего диаметра R, мм

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Цанга зажимная 9067E FATPOL – для станков PITTLER с углом конуса 15°

Цанга зажимная 9067E FATPOL предназначена для установки на токарные станки с ЧПУ и токарные автоматы PITTLER. Обеспечивает надёжное закрепление прутка или детали в процессе обработки.

Конструкция и особенности

Наружный диаметр 64,7 мм – соответствует посадочному отверстию шпинделя станка.
Диаметр присоединительной части 52,2 мм – обеспечивает точное центрирование цанги в патроне.
Общая длина 152 мм – стандартный размер для данного типа цанг.
Угол конуса 15° – типовой угол для цанговых патронов PITTLER, способствует равномерному зажиму заготовки.
Присоединительная резьба 13/16″ x 20 – дюймовая резьба для фиксации цанги в тянущем механизме или шпинделе.

Применение

Цанга 9067E FATPOL используется на токарном оборудовании PITTLER для закрепления круглых, квадратных или шестигранных прутков (внутренний профиль подбирается отдельно). Подходит для мелко- и среднесерийного производства, где требуется быстрая смена заготовки и высокая повторяемость установки.

Цанга зажимная 9067E FATPOL – точная замена для станков PITTLER с конусом 15° и присоединительной резьбой 13/16″ x 20. Благодаря указанным геометрическим параметрам обеспечивает корректную установку и стабильную работу на токарных автоматах и станках с ЧПУ.

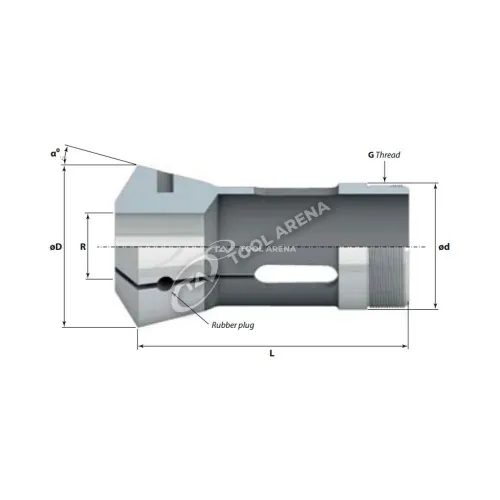

Характеристики

Наружный диаметр, мм	64.7
Оборудование	PITTLER
Диапазон внутреннего диаметра R, мм	-
Диапазон внутреннего шестигранника S, мм	-
Диапазон внутреннего квадрата K, мм	-
Диаметр присоединительной части d, мм	52,2
Общая длина цанги L, мм	152
Угол α°	15°
Максимальный размер присоединительной резьбы G	zw.1 13/16" x 20 L

Дополнительно
Стандарт	PITTLER
Диаметр носика цанги D2, мм	-
Длина носика цанги L2, мм	-
Диаметр крепёжного отверстия Z, мм	-
