SPH.18 Цанга барфидера FATPOL

Цанга барфидера SPH.18 FATPOL — универсальная для круглых, шестигранных и квадратных прутков

Цанга SPH.18 предназначена для использования в барфидерах (устройствах подачи прутка) на токарных станках. Модель рассчитана на прутки трёх форм сечения: круглые, шестигранные и квадратные, что расширяет возможности обработки без смены оснастки. Наружный диаметр 18 мм соответствует стандартному посадочному размеру большинства барфидеров.

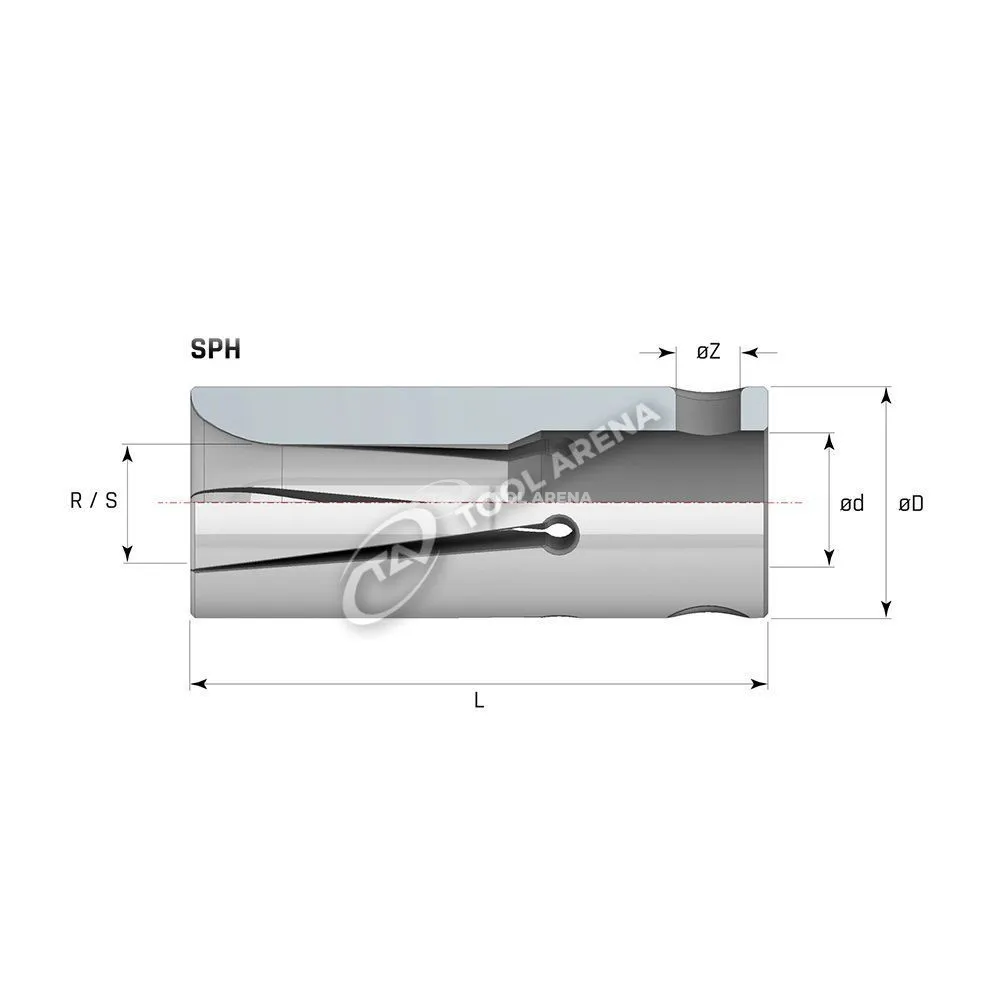

Конструкция и особенности

• Наружный диаметр 18 мм — определяет совместимость с барфидерами, рассчитанными на данный типоразмер цанг.
• Диапазон внутреннего диаметра R 3–16 мм — позволяет зажимать круглые прутки различного сечения, от тонких (3 мм) до относительно толстых (16 мм).
• Диапазон внутреннего шестигранника S 5–12 мм — подходит для шестигранных прутков, часто используемых при изготовлении крепежа и деталей под ключ.
• Диапазон внутреннего квадрата K 5–14 мм — обеспечивает зажим квадратных заготовок, например, для производства инструмента или декоративных элементов.
• Диаметр присоединительной части d = 11H7 — точный посадочный размер (отверстие с допуском H7) для надёжной фиксации цанги в барфидере.
• Общая длина 40 мм — стандартная длина, обеспечивающая устойчивый захват прутка.
• Диаметр крепёжного отверстия Z = 6 мм — используется для фиксации или позиционирования цанги в узле подачи (например, под штифт или винт).

Применение

Цанга SPH.18 применяется в барфидерах для автоматической подачи прутка при токарной обработке. Диапазоны зажима (круг 3–16 мм, шестигранник 5–12 мм, квадрат 5–14 мм) охватывают ходовые размеры заготовок, используемых в машиностроении, приборостроении и металлообработке. Благодаря универсальности по форме сечения, данная цанга подходит для серийного производства деталей из прутка без перенастройки оборудования.

Цанга SPH.18 FATPOL — сменный элемент барфидера, обеспечивающий точный захват и подачу прутка круглого, шестигранного или квадратного профиля в диапазоне размеров, указанных в характеристиках. Изделие соответствует стандарту SPH и имеет диаметр присоединительной части 11H7.
