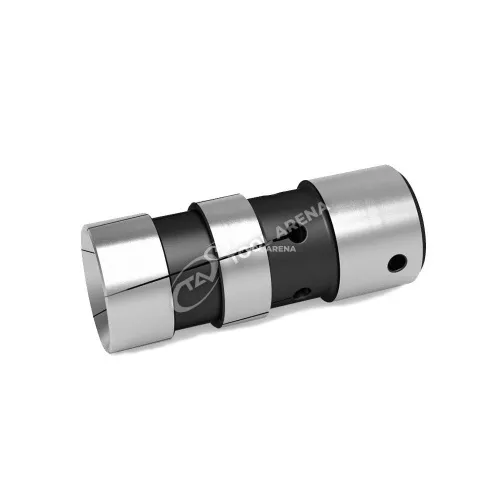

SHT.35 Цанга барфидера FATPOL

Артикул: SHT.35

Характеристики

Наружный диаметр, мм

Оборудование

TURBO-FMB

Диапазон внутреннего диаметра R, мм

5 ÷ 33

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Цанга барфидера SHT.35 FATPOL - универсальный захват для прутков 5-33 мм

Цанга SHT.35 предназначена для использования в барфидерах модели TURBO-FMB. Изделие служит для надежной фиксации и подачи пруткового материала в зону обработки токарного станка с ЧПУ. Конструкция рассчитана на работу с круглыми заготовками различного диаметра.

Конструкция и особенности

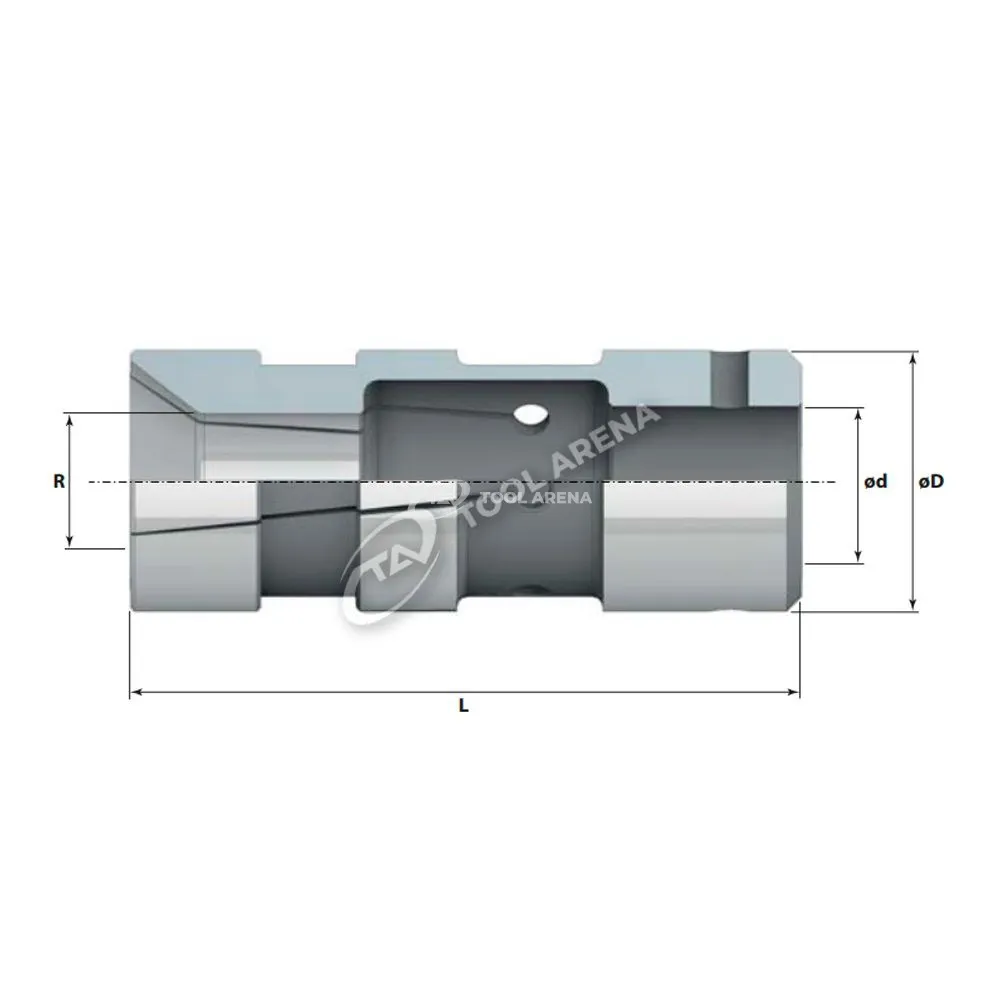

Цанга выполнена с присоединительным диаметром 20H7, что обеспечивает точную установку в посадочное место барфидера. Основные параметры:

Наружный диаметр - 35 мм. Корпус соответствует типовому размеру для установки в гнездо подающего механизма.
Внутренний диаметр (диапазон R) - от 5 до 33 мм. Цанга перекрывает широкий интервал сечений круглого прутка, что позволяет перенастраивать оборудование под разные заготовки без замены всего узла.
Присоединительная часть d - 20 мм с посадкой H7. Параметр отвечает за совместимость с конкретной моделью барфидера TURBO-FMB.
Общая длина L - 90 мм. Стандартный размер для механизмов подачи такого типа, влияющий на ход зажима.

Применение

Цанга SHT.35 используется на токарных станках с ЧПУ, оснащенных барфидерами TURBO-FMB. Диапазон зажима 5-33 мм подходит для обработки мелких и средних деталей из круглого проката: валов, втулок, осей, фитингов. Переход между типоразмерами прутка выполняется за счет регулировки внутреннего отверстия без переустановки цанги.

Цанга SHT.35 FATPOL с наружным диаметром 35 мм и диапазоном внутреннего диаметра 5-33 мм подходит для барфидеров TURBO-FMB. Присоединительный размер 20H7 и длина 90 мм соответствуют стандартным требованиям данного типа оборудования для подачи круглого прутка.

Характеристики

Наружный диаметр, мм	35
Оборудование	TURBO-FMB
Диапазон внутреннего диаметра R, мм	5 ÷ 33
Диапазон внутреннего шестигранника S, мм	-
Диапазон внутреннего квадрата K, мм	-
Диаметр присоединительной части d, мм	20H7
Общая длина цанги L, мм	90
Угол α°	-
Максимальный размер присоединительной резьбы G	-

Дополнительно
Стандарт	-
Диаметр носика цанги D2, мм	-
Длина носика цанги L2, мм	-
Диаметр крепёжного отверстия Z, мм	-
