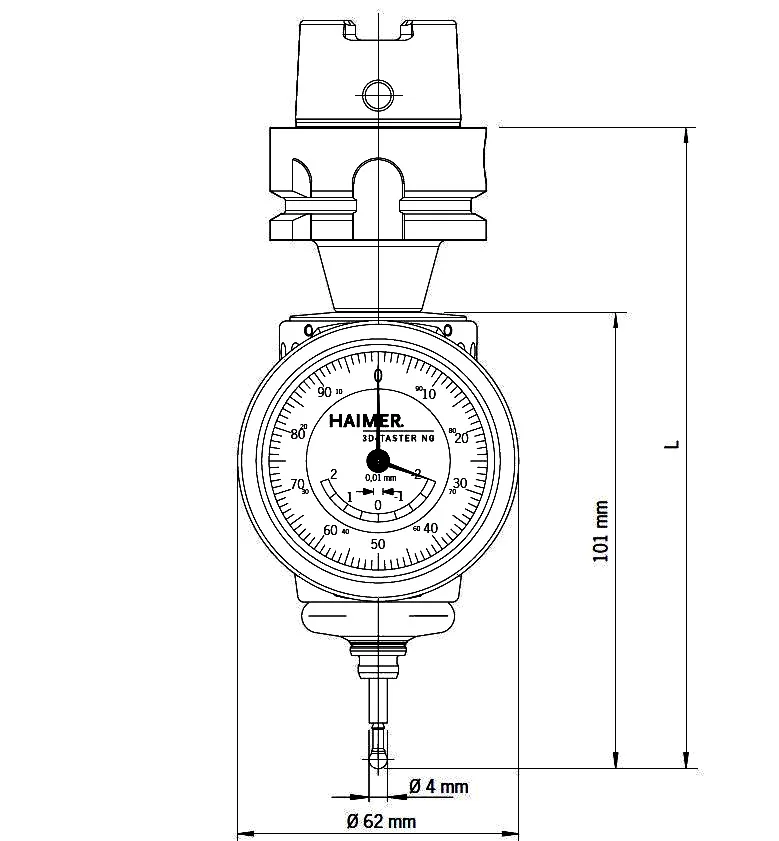

3d щуп NG HAIMER с короткой оправкой HSK-A50, 80.363.A50NG

Компания Haimer представляет новое поколение 3D-щупов, разработанных для интеграции передовых характеристик моделей Universal и Zero Master. Оптимизированная конструкция инструментальной оправки минимизирует вылет от торца шпинделя станка до измерительного наконечника. Данное решение идеально подходит для точной привязки осей рабочих органов на фрезерных и электроэрозионных станках, особенно в условиях ограниченного рабочего пространства.

• Осуществляет измерения по всем трём линейным координатным осям (X, Y, Z) станка.
• Обеспечивает точное определение нулевых точек для деталей, заготовок и зажимных приспособлений.
• Позволяет точно определять положение базовых кромок.
• Нулевое положение обеих стрелок на циферблате указывает на точное совмещение оси шпинделя с кромкой заготовки.
• Позволяет измерять линейные размеры (длина, ширина, высота) детали по осям X, Y, Z станка с использованием одного устройства.
• Предназначен для использования на фрезерных и электроэрозионных станках, оснащен наконечником с керамической вставкой.

Преимущества:

• Оператор получает координаты оси непосредственно в системе управления станка, исключая необходимость ручных вычислений.
• Высокая точность измерения до 0,01 мм обеспечивает адекватный контроль для первичной проверки обработанных деталей.
• Увеличенный циферблат повышает удобство считывания показаний для оператора.
• Не требует специализированного технического обслуживания.
• Отличается высокой прочностью, надёжностью и долговечностью, что критично для производственных условий.
• Керамический наконечник обеспечивает защиту от повреждений при перебеге: в случае превышения допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Смена наконечников осуществляется вручную без использования специального инструмента.
• Возможно хранение в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки:

• 3d щуп NG с короткой оправкой HSK-A50 Арт. 80.363.A50NG
• Наконечник к 3d щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
