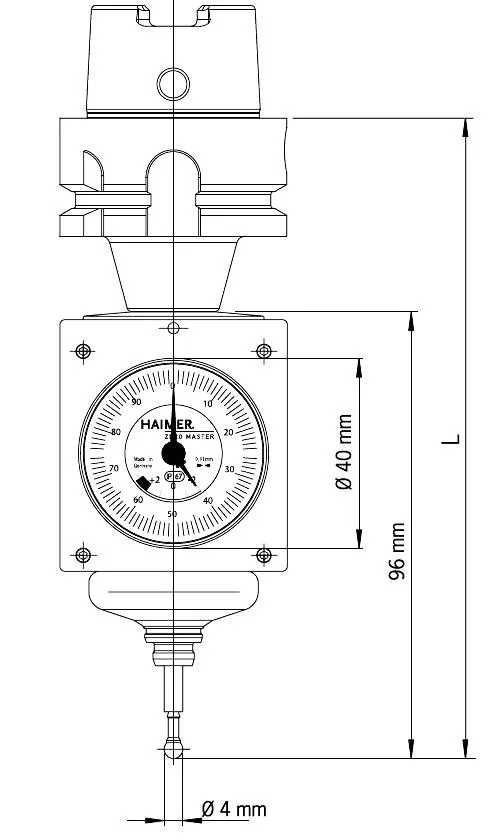

3d щуп Zero Master HAIMER с короткой оправкой HSK-E25, 80.963.E25

Представляем 3D-щуп с самым коротким вылетом в мире, достигаемым благодаря специальной короткой оправке от Haimer. Эта инновационная инструментальная оправка минимизирует расстояние от торца шпинделя станка до кончика измерительного шарика, что критически важно для эффективной работы. Данное решение идеально подходит для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Для выбора оптимальной модели ознакомьтесь с таблицей заказа ниже, учитывая тип конуса шпинделя, используемого на вашем производстве.

• 3D-щуп обеспечивает измерения по трем линейным координатным осям (X, Y, Z) станка.
• Позволяет точно определять нулевые точки деталей, заготовок и зажимных приспособлений.
• Осуществляет прецизионное нахождение расположения базовых кромок.
• Нулевое положение обеих стрелок на основной шкале и шкале счетчика оборотов указывает на точное совмещение оси шпинделя с кромкой заготовки.
• Является универсальным измерительным приспособлением для фрезерных и электроэрозионных станков, оснащенным наконечником с керамической вставкой.
• Обеспечивает точное нахождение центров осей отверстий и валов (подробности в инструкции).

Преимущества

• Самый компактный 3D-щуп в мире.
• Оперативное получение координат оси непосредственно в стойке станка, исключая необходимость ручных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для максимального удобства оператора.
• Не требует специального технического обслуживания.
• Прочный, надежный и долговечный кромкоискатель, разработанный для интенсивной производственной эксплуатации.
• Наконечник с керамической вставкой обеспечивает защиту от перебега: при превышении допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Смена наконечников осуществляется вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой HSK-E25 Арт. 80.963.E25
• Наконечник к 3D-щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
