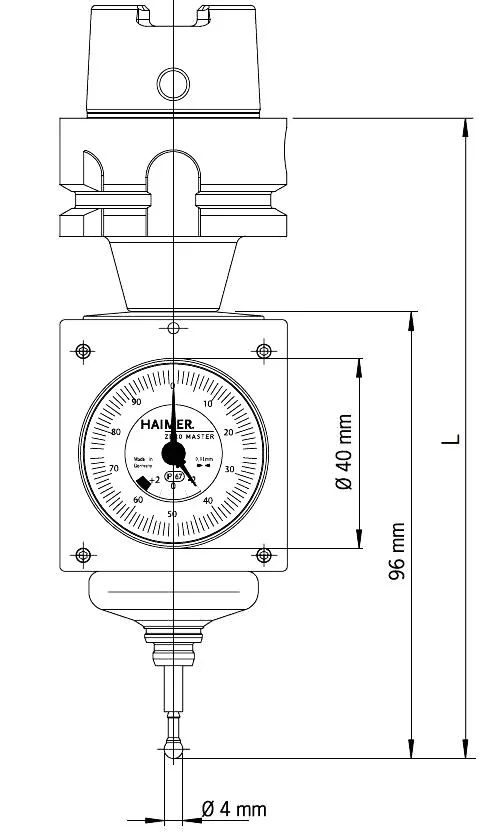

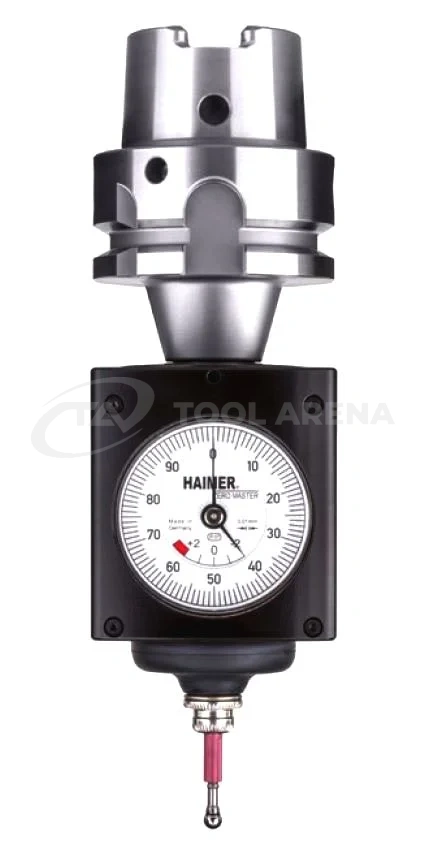

3d щуп Zero Master HAIMER с короткой оправкой HSK-A32, 80.963.A32

Представляем 3D-щуп с минимальным вылетом, обеспечиваемым инновационной короткой оправкой Haimer. Эта специализированная инструментальная оправка значительно сокращает расстояние от торца шпинделя станка до измерительного наконечника, что критически важно для точной привязки осей рабочих органов фрезерных и электроэрозионных станков, особенно в условиях ограниченного рабочего пространства.

Для выбора оптимальной конфигурации 3D-щупа, соответствующей типу конуса шпинделя вашего станка, обратитесь к таблице заказа.

• Измерение по трем линейным координатным осям (X, Y, Z) станка.
• Точное определение нулевых точек деталей, заготовок и зажимных приспособлений.
• Определение расположения базовых кромок.
• Индикация точного положения оси шпинделя на кромке заготовки при нулевом показании обеих стрелок (основной и счетчика оборотов).
• Универсальное измерительное приспособление для фрезерных и электроэрозионных станков, оснащенное наконечником с керамической вставкой.
• Эффективное определение центров осей отверстий и валов (подробности в инструкции).

Преимущества

• Компактный дизайн: самый маленький 3D-щуп в мире.
• Мгновенное получение координат оси в системе управления станка без необходимости дополнительных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для улучшенной читаемости и удобства оператора.
• Не требует специального технического обслуживания.
• Прочная, надежная и долговечная конструкция, обеспечивающая длительный срок службы в производственных условиях.
• Защита от перегрузки: керамическая вставка наконечника предотвращает повреждение 3D-щупа при превышении допустимого хода, обеспечивая сохранность основного устройства.
• Простая замена наконечников вручную без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Каждый 3D-щуп проходит тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3d щуп Zero Master с короткой оправкой HSK-A32 Арт. 80.963.A32

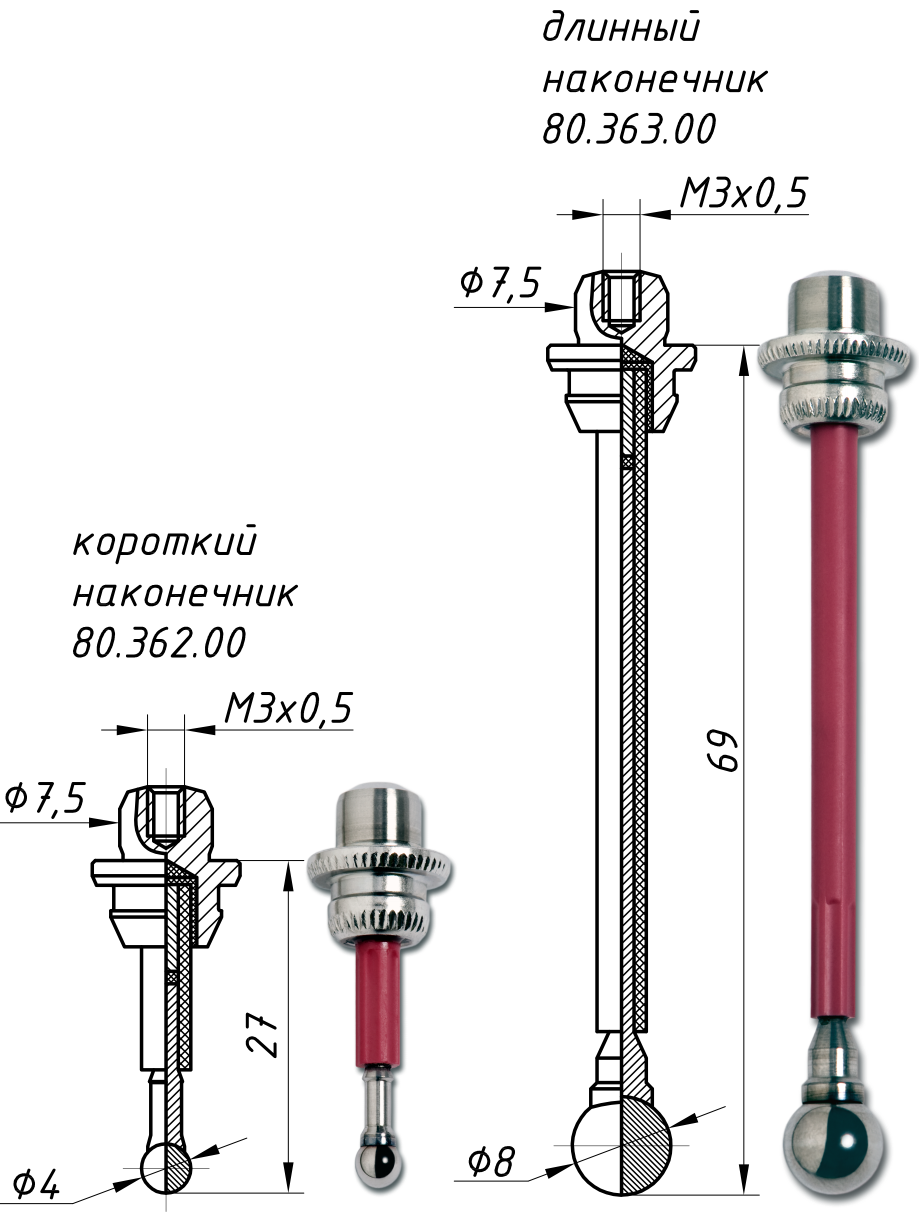

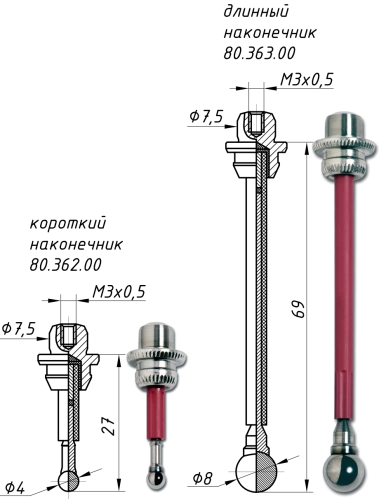

• Наконечник к 3d щупам короткий Арт. 80.362.00
• Шестигранный ключ размер №2
• Инструкция по эксплуатации на Русском языке
