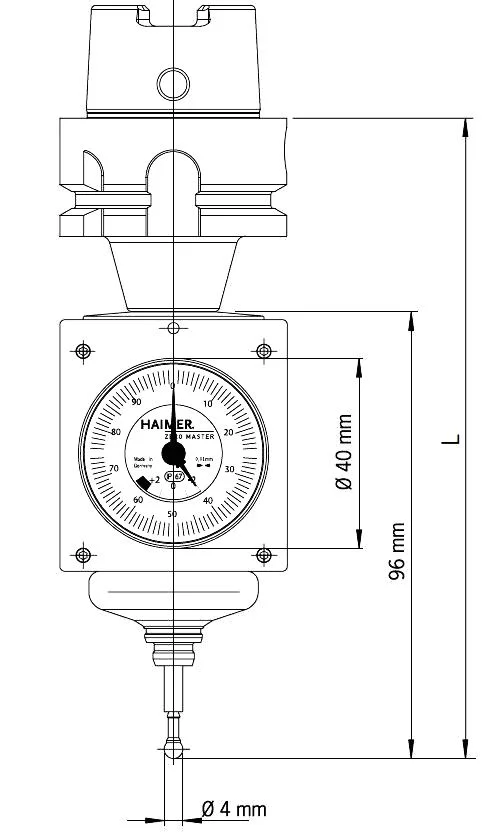

3d щуп Zero Master HAIMER с короткой оправкой HSK-E40, 80.963.E40

Представляем вашему вниманию 3D-щуп Haimer Zero Master – инновационное решение с самым коротким вылетом в мире. Благодаря специально разработанной короткой оправке Haimer, значительно сокращается расстояние от торца шпинделя станка до измерительного наконечника. Это обеспечивает оптимальные условия для точной привязки осей рабочих органов на фрезерных и электроэрозионных станках, особенно в условиях ограниченного рабочего пространства.

Для выбора подходящей модели, соответствующей типу конуса шпинделя вашего станка, воспользуйтесь таблицей заказа ниже.

Функциональные возможности

• 3D-щуп осуществляет измерения по трем линейным координатным осям станка (X, Y, Z), определяя длину, ширину и высоту.
• Точное определение нулевых точек деталей, заготовок и зажимных приспособлений.
• Выявление расположения базовых кромок.
• Нулевое положение обеих стрелок на основной шкале и шкале счетчика оборотов указывает на точное совмещение оси шпинделя с кромкой заготовки.
• Эффективное измерительное приспособление для фрезерных и электроэрозионных станков, оснащенное наконечником с керамической вставкой.
• Определение центров осей отверстий и валов (подробности в инструкции).

Преимущества

• Самый компактный 3D-щуп в мире.
• Мгновенное получение координат оси в системе управления станка без необходимости дополнительных вычислений.
• Высокая точность измерений до 0,01 мм, достаточная для первичного контроля обработанных деталей.
• Увеличенный циферблат для повышения удобства считывания показаний оператором.
• Не требует специализированного технического обслуживания.
• Прочный, надежный и долговечный кромкоискатель, предназначенный для интенсивной эксплуатации в производственных условиях.
• Наконечник с керамической вставкой обеспечивает защиту от перебега: при превышении допустимого хода ломается только наконечник, сохраняя целостность 3D-щупа.
• Смена наконечников производится вручную, без использования специального инструмента.
• Возможность хранения в инструментальном магазине станка.
• Все 3D-щупы проходят тщательное тестирование и предварительную настройку в процессе сборки.
• Степень защиты IP 67.

Комплект поставки

• 3D-щуп Zero Master с короткой оправкой HSK-E40, Арт. 80.963.E40
• Наконечник для 3D-щупов короткий, Арт. 80.362.00
• Шестигранный ключ, размер №2
• Инструкция по эксплуатации на русском языке

Варианты исполнения

Ниже представлены другие конфигурации 3D-щупа Zero Master с различными типами оправок:
